Чертеж изделия закладного АР1

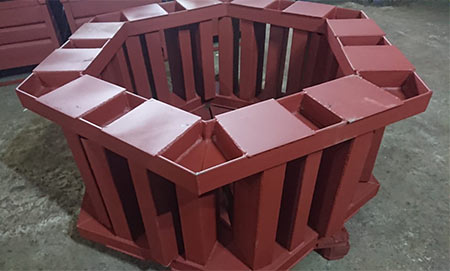

Анкерные рамы (закладное утсройство Серии 3.504-14/75) для монтажа швартовных тумб ТСО, ТСС устанавливающиеся до омоноличивания бетона шапки причала.

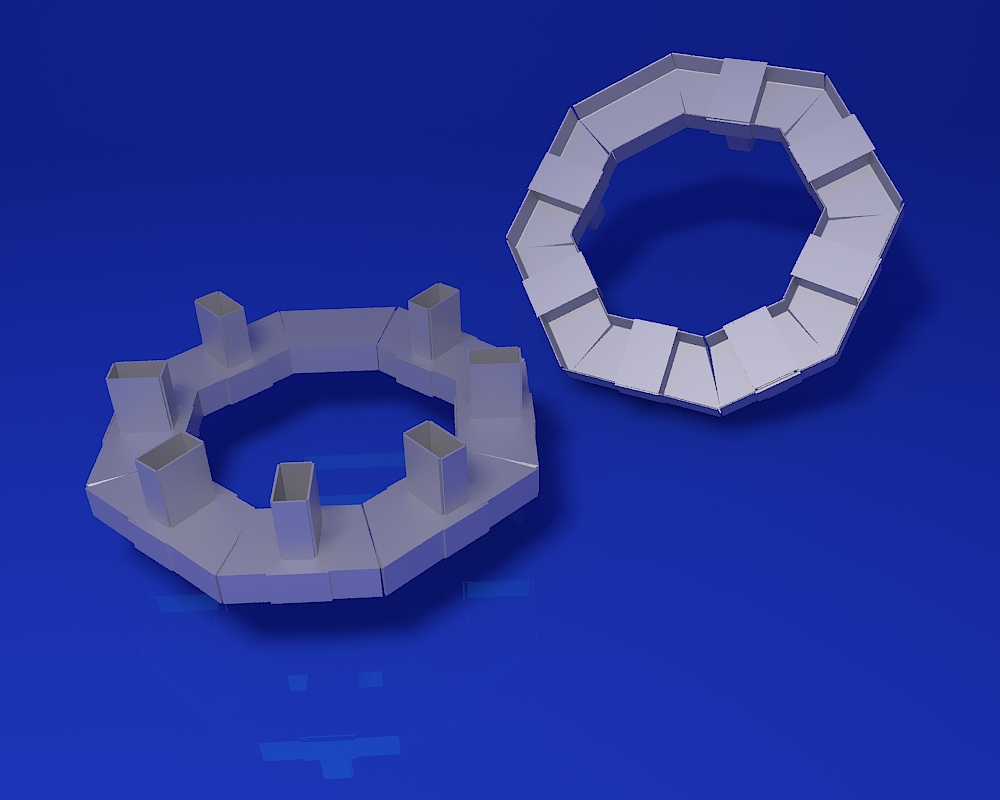

Анкерное устройство состоит из анкерной рамы АР, коробов, М-1 и Стаканов М-2.
Закладные изделия АР-1 для швартовных тумб ТСО под заказ
Таблица 1 — Спецификация деталей на одно анкерное устройство АР1-1
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 10 | 174,5 | 8 | 1,49 | 12,0 | 22 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 62х3 | 150 | 16 | 0,22 | 3,52 | 22 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 34х3 | 150 | 16 | 0,12 | 1,92 | 22 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 110х3 | 110 | 7 | 0,28 | 1,96 | 22 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 15х15 | 16 | 16 | 0,03 | 0,5 | 22 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 5 | — | 16 | 0,13 | 2,1 | 22 | МН 1386-60 |
Таблица 2 — Спецификация деталей на одно анкерное устройство АР1-2
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 12 | 190,5 | 8 | 1,98 | 15,8 | 30,2 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 80х3 | 220 | 14 | 0,41 | 5,8 | 30,2 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 40х3 | 220 | 14 | 0,21 | 2,9 | 30,2 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 130х3 | 130 | 7 | 0,40 | 2,8 | 30,2 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 15х15 | 16 | 14 | 0,03 | 0,4 | 30,2 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 5 | — | 14 | 0,18 | 2,5 | 30,2 | МН 1386-60 |
Таблица 3 — Спецификация деталей на одно анкерное устройство АР1-3
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 14 | 265 | 8 | 3,26 | 26,1 | 47,7 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 52х3 | 250 | 14 | 0,31 | 4,3 | 47,7 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 112х3 | 250 | 14 | 0,63 | 9,2 | 47,7 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 150х3 | 150 | 7 | 0,53 | 3,7 | 47,7 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 20х20 | 22 | 14 | 0,07 | 1,0 | 47,7 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 5 | — | 14 | 0,24 | 3,4 | 47,7 | МН 1386-60 |
Таблица 4 — Спецификация деталей на одно анкерное устройство АР1-4
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 16 | 314,5 | 8 | 4,48 | 35,8 | 66,5 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 130х3 | 310 | 14 | 0,95 | 13,3 | 66,5 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 60х3 | 310 | 14 | 0,44 | 6,2 | 66,5 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 170х3 | 170 | 7 | 0,68 | 4,8 | 66,5 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 20х20 | 28 | 14 | 0,09 | 1,2 | 66,5 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 6 | — | 14 | 0,37 | 5,2 | 66,5 | МН 1335-60 |
Таблица 5 — Спецификация деталей на одно анкерное устройство АР1-5
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 18 | 344 | 8 | 5,6 | 44,8 | 85,7 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 148х3 | 370 | 14 | 1,29 | 18,0 | 85,7 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 68х3 | 370 | 14 | 0,59 | 8,3 | 85,7 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 190х3 | 190 | 7 | 0,85 | 5,95 | 85,7 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 25х25 | 32 | 14 | 0,16 | 2,2 | 85,7 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 6 | — | 14 | 0,46 | 6,4 | 85,7 | МН 1386-60 |
Таблица 6 — Спецификация деталей на одно анкерное устройство АР1-6
| Марка изделия | № поз. | Наименование (эскиз, см) | ø или сечение, мм | Длина, мм | Кол., шт | Масса в кг | Примечание | ||
| одной поз. | всех поз. | Изделия | |||||||
| АР | 1 | Швеллер | С 20 | 406 | 8 | 7,48 | 59,8 | 111,5 | ГОСТ 8240-72 |
| М-1 | 2 | Полоса | 166х3 | 390 | 14 | 1,52 | 21,3 | 111,5 | ГОСТ 3680-57 |
| М-1 | 3 | Полоса | 76х3 | 390 | 14 | 0,7 | 9,8 | 111,5 | ГОСТ 3680-57 |
| М-2 | 4 | Полоса | 210х3 | 210 | 7 | 1,07 | 7,3 | 111,5 | ГОСТ 3680-57 |
| М-2 | 5 | Сталь квадратная | 34х34 | 44 | 14 | 0,4 | 5,6 | 111,5 | ГОСТ 2591-71 |
| М-2 | 6 | Ребро жесткости | 6 | — | 14 | 0,55 | 7,7 | 111,5 | МН 1386-60 |
