Наш завод металлоконструкций изготовит для соединения напорных железобетонных труб в соответствии с требованиями серии 3.901-1/85 выпуск 1.
Серия "Трубы железобетонные напорные виброгидропрессованные диаметром 500-1600 мм" содержит рабочие чертежи стальных вставок.
Требования к изготовлению вставок:
- Вставки стальные должны соответствовать требованиям настоящих технических условий и рабочих чертежей.
- Вставки стальные рассчитаны на те же нагрузки, что и железобетонные трубы, и могут применяться без выполнения проверочных расчетов.
Вид соединения вставки ВРФ - раструб-фланец.
Обозначение марок вставок рассчитаны на условное давление:
- 0 класс - Ру =2,0 МПа (20 кгс/см2);
- I класс - Ру =1,5 МПа (15 кгс/см2);
- II класс - Ру =1,0 МПа (10 кгс/см2);
- III класс - Ру =0,5 МПа (5 кгс/см2).

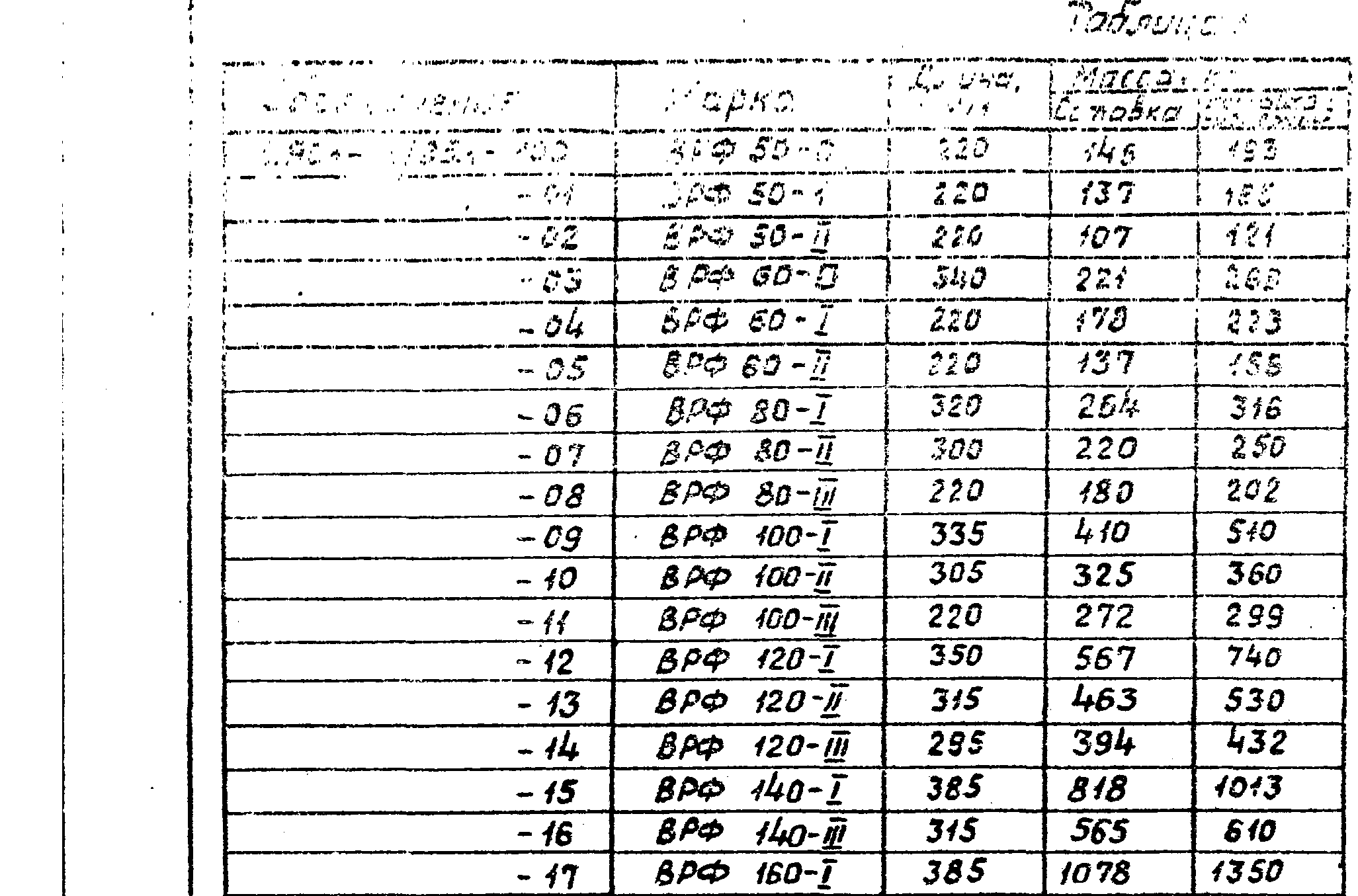

Таблица 1
Сборочный чертеж вставки ВРФ
Таблица 2
|
Тип вставки |
Назначение вставки |
Рекомендуемый тип антикоррозийной защиты |
| ВРФ | Для установки фланцевой арматуры | Усиленная резино-битумная изоляция или другая равноценная ей по изоляционным свойствам |
Схема применения вставок
