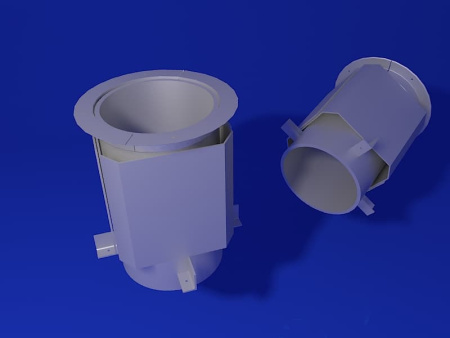

Стаканы разрабатываются специально для снижения аэродинамического шума крышных вентиляторов. Это специальная конструкция, которая является утепленной и шумоизолированной, применяется на любом типе кровли.
Стакан под крышный вентилятор изготавливается по стандартам ГОСТ 10616-90 для зданий со стальным профилированным настилом и по стандартам ГОСТ 24045-86 для неагрессивной или слабоагрессивной газовой среды.
Существует девять типоразмеров стакана (1,2,3,4,5,6,7,8,9), а также четыре его исполнения:
- Общепромышленный;
- Коррозионностойкий;
- Взрывозащищенный;
- Взрывозащищенный коррозионностойкий.
Стакан под крышный вентилятор – это конструкция, которая состоит из сварной рамы цилиндрической или квадратной формы, опорных элементов и, при необходимости, клапана.
На раме сверху закрепляется фланец, в котором проделаны четыре отверстия, и они совпадают с отверстиями на вентиляторе для соединения между собой болтами. Все детали стакана выполняются либо из оцинкованной, либо из окрашенной или нержавеющей стали. При необходимости его можно укомплектовать утепленным клапаном в верхней или нижней части воздухопровода.
Чертеж стаканов крышных под вентилятор С3, С4, С5
.png "Чертеж стаканов крышных под вентилятор С3, С4, С5")
Стакан под крышный вентилятор С3, С4, С5
|
|
||||||
|
|
||||||
| Марка стакана | Позиция | Вид профиля, ГОСТ | Марка металла, ГОСТ | Сечение | Габаритные размеры | Масса |
| С3 | 1 | Уголки стальные горячекатанные равнополочные по ГОСТ 8509-86 | С235 ГОСТ 27772-88 | 63х63х5 | 1220х1220х630 | 121 |
| 2 | С245 ГОСТ 27772-88 | 100*100*8 | ||||
| 3 | Прокат листовой горячекатанный по ГОСТ 19903-14 | С235 ГОСТ 27772-88 | 625х5 | |||
| 4 | Прокат тонколистовой из углеродистой стали по ГОСТ 16523-70 | 320х1,6 | ||||
| С4 | 1 | Уголки стальные горячекатанные равнополочные по ГОСТ 8509-86 | С235 ГОСТ 27772-88 | 63х63х5 | 1420х1420х630 | 142 |
| 2 | С245 ГОСТ 27772-88 | 100*100*8 | ||||
| 3 | Прокат листовой горячекатанный по ГОСТ 19903-14 | С235 ГОСТ 27772-88 | 625х5 | |||
| 4 | Прокат тонколистовой из углеродистой стали по ГОСТ 16523-70 | 320х1,6 | ||||
| С5 | 1 | Уголки стальные горячекатанные равнополочные по ГОСТ 8509-86 | С245 ГОСТ 27772-88 | 80х80х6 | 1620х1620х630 | 180 |
| 2 | 100*100*8 | |||||
| 3 | Прокат листовой горячекатанный по ГОСТ 19903-14 | С235 ГОСТ 27772-88 | 625х5 | |||
| 4 | Прокат тонколистовой из углеродистой стали по ГОСТ 16523-70 | 320х1,6 | ||||
