Стаканы разрабатываются специально для снижения аэродинамического шума крышных вентиляторов.
Это специальная конструкция, которая является утепленной и шумоизолированной, применяется на любом типе кровли.
Стакан под крышный вентилятор изготавливается по стандартам ГОСТ 10616-90 для зданий со стальным профилированным настилом и по стандартам ГОСТ 24045-86 для неагрессивной или слабоагрессивной газовой среды.
Чертеж стакана под крышного вентилятор С1
Существует девять типоразмеров стакана (1,2,3,4,5,6,7,8,9), а также четыре его исполнения:
- Общепромышленный,
- Коррозионностойкий,
- Взрывозащищенный и
- Взрывозащищенный короззионостойкий.

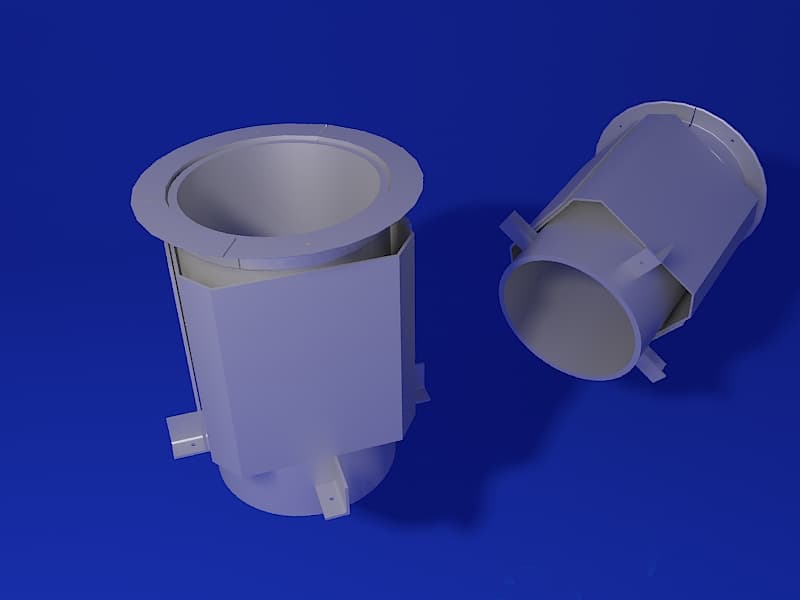

Стакан под крышный вентилятор – это конструкция, которая состоит из сварной рамы цилиндрической или квадратной формы, опорных элементов и, при необходимости, клапана.
На раме сверху закрепляется фланец, в котором проделаны четыре отверстия и они совпадают с отверстиями на вентиляторе для их соединения между собой болтами. Все детали стакана выполняются либо с оцинкованной, либо окрашенной или нержавеющей стали. При необходимости его можно укомплектовать утепленным клапаном в верхней или нижней части воздухопровода.
Наш завод изготавливает всю продукцию на современном оборудовании и в соответствии со всеми нормативными документами и технологическими стандартами. Приобретая наши изделия по доступным ценам, вы можете быть полностью уверены в их высоком качестве.
| Стакан под крышный вентилятор С1 | ||||||
| Марка стакана | Позиция | Вид профиля, ГОСТ | Марка металла, ГОСТ | Сечение | Габаритные размеры | Масса |
| С1 | 1 | Уголки стальные горячекатанные равнополочные по ГОСТ 8509-86 | С235 ГОСТ 27772-88 | 63х63х5 | 600х600х575 | 49 |
| 2 | С245 ГОСТ 27772-88 | 100*100*8 | ||||
| 3 | Прокат листовой горячекатанный по ГОСТ 19903-14 | С235 ГОСТ 27772-88 | 570х5 | |||
| 4 | Прокат тонколистовой из углеродистой стали по ГОСТ 16523-70 | 320х1,6 | ||||
