Плиты закладные сварные симметричные изготавливаются в строгом соответствии с действующим техническим регламентом ОСТ 34-10-468-89. Описываемые закладные изделия имеют длину 200-700 мм.
Важное примечание:
Установка оборудование в обязательном порядке производится на постоянных подкладках.
В соответствии с принятыми нормативами описываемые закладные изделия должны подвергаться специальной высокотемпературной обработке. Делается это в целях полностью снять имеющиеся остаточное напряжение. Только после этого может гарантироваться устойчивость стали к большим механическим, и вибрационным нагрузкам без опасности разрушения материла.

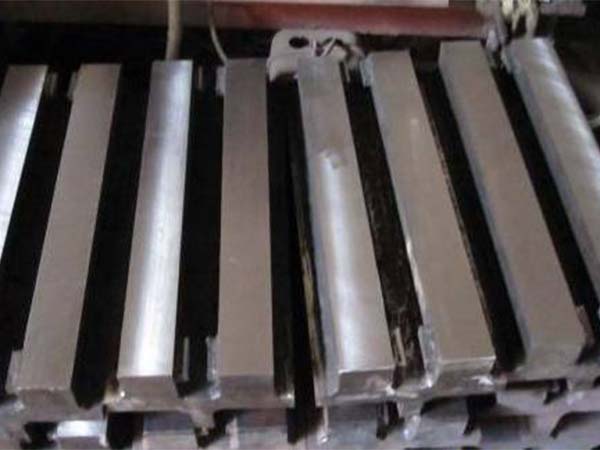

Конструктивные особенности плит закладных сварных
Изготавливается закладная плита из углеродистой стали. При этом в ходе сварочных работ должно обеспечиваться полное прилегание контактных поверхностей опорного, металлического листа и бруска относительно друг друга. Предписанным нормативом допускается наличие небольших зазоров не превышающих 0,5 мм. Но это не больше, чем на 20% всей длины бруска закладного изделия.
Данный тип закладной симметричной плиты более всего востребован в энергетической и теплотехнической сфере. Не находит себе альтернативной замены при монтаже паровых, дизельных или газовых турбинных установок.
Актуальные размеры закладной плиты и её типовая конструкция полностью соответствует чертежам выше упомянутого ОСТ 34-10-469 от 1989 года.
Таблица 1. Размеры плиты закладной ОСТ 34-10-468-89
|
Обозначение плиты закладной |
Исполнение |
L |
B |
b |
b1 |
l |
l1 |
n.отв. |
Масса,кг |
| 01 | 1 | 200 | 170 | 15 | 75 | 90 | - | 4 | 15,5 |
| 02 | 250 | 180 | 20 | 80 | 115 | 19,6 | |||
| 03 | 230 | 45 | 105 | 22,0 | |||||
| 04 | 330 | 155 | 22,7 | ||||||
| 05 | 2 | 380 | 180 | 20 | 80 | 100 | 140 | 8 | 30,4 |
| 06 | 450 | 120 | 170 | 35,5 | |||||
| 07 | 530 |
160 |
41,5 | ||||||
| 08 | 580 | 220 | 45,2 | ||||||
| 09 | 630 | 135 | 49.0 | ||||||
| 10 | 720 | 230 | 55.6 |
Пример условного обозначения плиты закладной сварной симметричной, длиной 380 мм и шириной 180 мм:
Плита закладная 05 ОСТ 34-10-468-89
Таблица 2
| Обозначение плиты закладной | Поз. 1 | Поз. 2 | Поз. 3 | ||||||
| Лист опорный | Брусок | Ребро | |||||||
| Кол. 1 | Кол. 2 | Кол. 1 | |||||||
| Размеры в мм | Масса, кг | Размеры в мм | Масса, кг | Размеры в мм | Масса, кг | ||||
| Ширина | Длина | Сечение | Ширина | Ширина | Длина | ||||
| 01 ОСТ 34-10-468-89 | 170 | 200 | 5,3 | 50´50 | 200 | 3,9 | 200 | 1,1 | |
| 2 | 180 | 250 | 7,1 | 250 | 4,9 | 250 | 1,4 | ||
| 3 | 230 | 9 | |||||||
| 4 | 330 | 11,9 | 330 | 6,5 | 330 | 1,8 | |||
| 5 | 180 | 380 | 40,7 | 380 | 7,5 | 380 | 2,1 | ||
| 6 | 450 | 12,7 | 450 | 8,8 | 450 | 2,5 | |||
| 7 | 530 | 15 | 530 | 10,4 | 530 | 2,9 | |||
| 8 | 580 | 16,4 | 580 | 11,4 | 580 | 3,2 | |||
| 9 | 630 | 17,8 | 630 | 12,4 | 630 | 3,5 | |||
| 10 ОСТ 34-10-468-89 | 720 | 20,3 | 720 | 14,1 | 720 | 4 | |||
| Обозначение плиты закладной | Поз. 4 | Поз. 5 | |||||||
| Ребро | Упор | ||||||||
| Кол. 4 | |||||||||
| Размеры в мм | Кол. | Масса, кг | Размеры в мм | Масса, кг | |||||
| Ширина | Длина | Сечение | Длина | ||||||
| 01 ОСТ 34-10-468-89 | 35 | 75 | 2 | 0,41 | 12´12 | 40 | 0,05 | ||
| 2 | 80 | 0,44 | |||||||
| 3 | 105 | 0,58 | |||||||
| 4 | |||||||||
| 5 | 80 | 4 | 0,44 | ||||||
| 6 | |||||||||
| 7 | |||||||||
| 8 | |||||||||
| 9 | |||||||||
| 10 ОСТ 34-10-468-89 | |||||||||

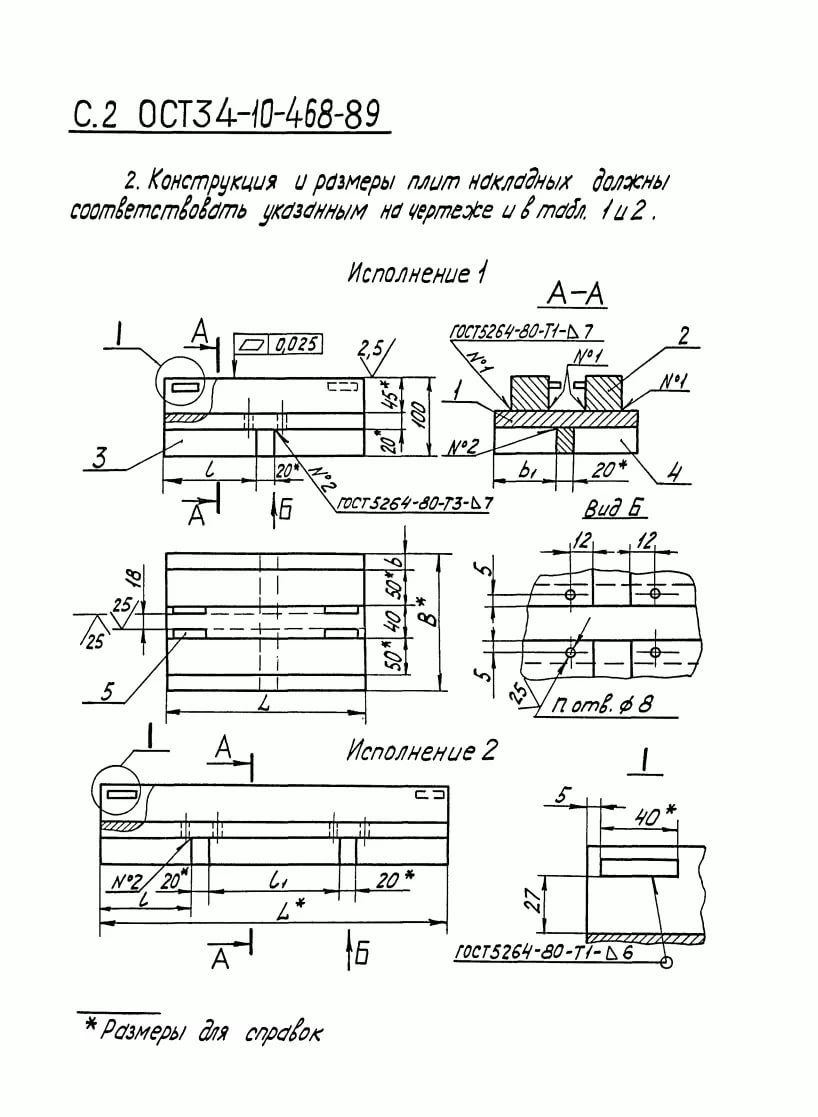

Конструкция и габариты плиты закладной симметричной в исполнении 1 и 2
