Чертеж фундаментного блока Фб

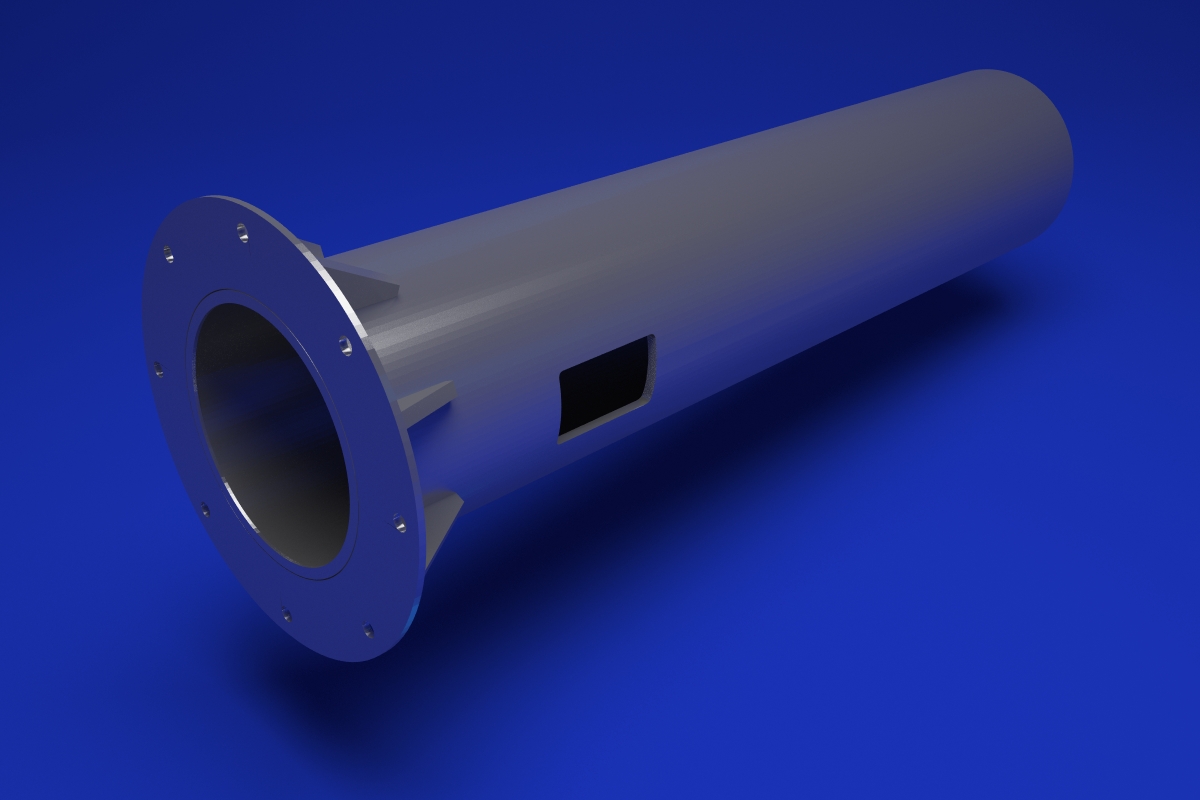

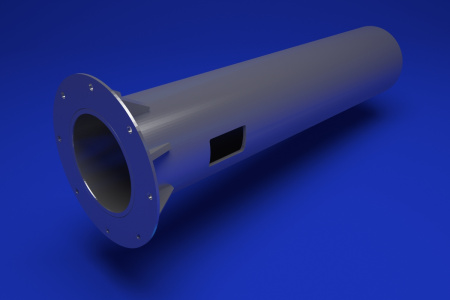

Фундаментные блоки представляют собой металлоконструкцию, состоящую из трубы, определенного сечения, с приваренным к ней фланцем квадратной формы. В случае необходимости место стыка трубы и фланца дополнительно усиливается, путем приварки косынок. В фундаментном блоке под установку несиловой опоры, а соответственно подземного подвода кабеля к ней, изготавливаются 2 отверстия (лючка) под углом 180° для ввода и вывода силового токоведущего кабеля.
Глубина фундаментного блока определяется характеристиками грунта в месте установки опор.
Под все стандартные опоры уже разработаны и подобранны типы размеров фундаментных блоков. В случае изготовления опоры нестандартного конструктива для корректного подбора размеров фундаментного блока необходимо произвести дополнительные технические расчеты.
Таблица — Фундаментный блок Фб (Сводная номенклатурная таблица фундаментных блоков несиловых опор)
| Обозначение фундаментного блока | Н | D | Масса | Фланец фундаментного блока | Рекомендуемый тип опоры | ||||
| ØА | Sфл | Мц | n | dотв | |||||
| м | мм | кг | мм | мм | мм | шт | мм | ||
| ФБ-0,108-0,8 | 0,8 | 108 | 11,7 | 250х250 | 10 | 160 | 4 | 20 |
ОГКф-3,0; ОГКФ-4,0; ОГКф-5,0; ОГКф-6,0; ОТф(108/57); ОТф(108/76) |
| ФБ-0,108-1,0 | 1,0 | 108 | 13,5 | 250х250 | 10 | 160 | 4 | 20 | |
| ФБ-0,108-1,25 | 1,25 | 108 | 16 | 250х250 | 10 | 160 | 4 | 20 | |
| ФБ-0,108-1,5 | 1,5 | 108 | 18 | 250х250 | 10 | 160 | 4 | 20 | |
| ФБ-0,133-1,25 | 1,25 | 133 | 23 | 300х300 | 10 | 230 | 4 | 20 | ОГКф-7,0; ОТф(133/108) |
| ФБ-0,133-1,5 | 1,5 | 133 | 25,5 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ-0,133-2,0 | 2,0 | 133 | 31 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ-0,159-1,0 | 1,0 | 159 | 24,5 | 300х300 | 10 | 230 | 4 | 20 | ОГКф-8,0; ОГКф-9,0; ОГКф-10; ОТф(159/76); ОТф(159/133) |
| ФБ-0,159-1,5 | 1,5 | 159 | 32 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ-0,159-2,0 | 2,0 | 159 | 40 | 300х300 | 10 | 230 | 4 | 20 | |
| ФБ-0,159-2,5 | 2,5 | 159 | 47,5 | 300х300 | 10 | 230 | 4 | 20 | |
