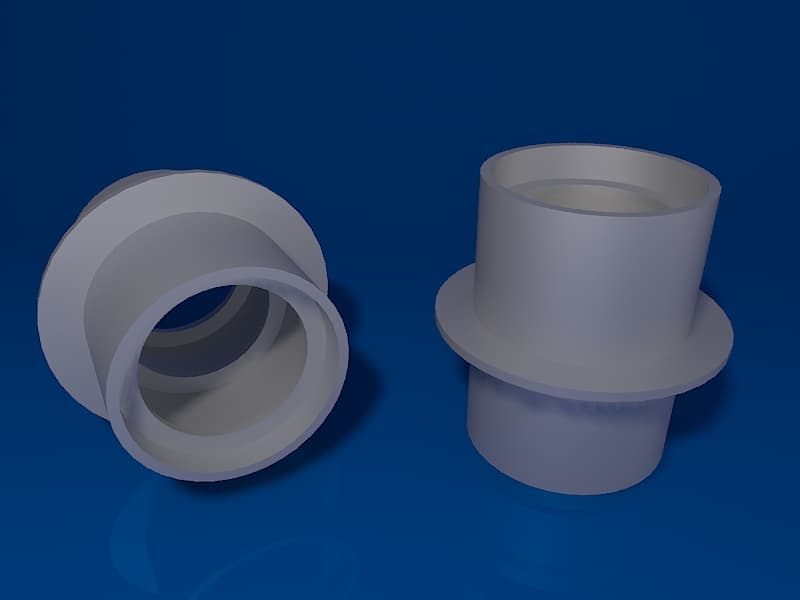

Сальники набивные ТМ 89 серия 5.900 2 выпускаются в 17 разнообразных конструктивных вариантах. Изделия отличаются габаритными размерами и диаметром.
Сальники набивные ТМ 89 предназначены:
- для установки в стены при проведении внутридомовых коммуникаций;
- для канализационных сооружений, обустроенных в сухом или мокром грунте.
Длина сальника должна соответствовать толщине стены, предусмотренной строительным проектом, или превышать ее. Составляющие элементы – цилиндрическая трубка и плоская опояска. Минимальные размеры, предусмотренные в данной серии - 185х185х200. Максимальные размеры - 1630х1630х200. Вес детали – от 5,6 до 115, 5 кг. Высота набивного сальника ТМ 89 – 200 мм.
Для увеличения эксплуатационного срока металлической гильзы поверхность корпуса покрывается специальным защитным составом. Окрашивание сальника также является мерой защиты перекрытия от контакта с металлическими деталями.
Сборочный чертеж сальника ТМ89
Установка сальников ТМ 89
Для свободного пропуска металлической трубы сквозь стену изготавливаются отверстия диаметра, превышающего сечение трубы. Свободное пространство между трубой и сальником заполняется специальной набивной массой. В состав смеси входит битум, цемент и пакля. Масса плотно заполняет собой пространство, после чего выполняется зачеканивание сальника. Во избежание смещения корпус надежно закрепляется и приваривается к арматуре, проходящей рядом с отверстием.
Сальники набивные ТМ 89.00 по серии 5.900.2 диаметрами с 50 по 1400 и длиной 200 мм. |
|||||||||||||
| Обозначение | Шифр сальника | Д | Размеры набивных сальников | Вес в, кг | Цена с НДС, руб | ||||||||
| Д1 | Д2 | Д3 | Д4 | S | А | l | L1 | L разв. поз. 2 | |||||
| ТМ 89 | Ду 50 | 57 | 89 | 114 | 116 | 185 | 4,5 | 7 | 15 | 20 | 300 | 5,6 | 672,00 |
| ТМ 89 - 01 | Ду 80 | 89 | 115 | 140 | 142 | 215 | 4,5 | 7 | 15 | 20 | 382 | 6,9 | 828,00 |
| ТМ 89 - 02 | Ду 100 | 108 | 140 | 165 | 167 | 240 | 4,5 | 7 | 15 | 20 | 460 | 8,2 | 984,00 |
| ТМ 89 - 03 | Ду 125 | 133 | 191 | 219 | 221 | 290 | 6 | 7 | 15 | 20 | 620 | 14 | 1 680,00 |
| ТМ 89 - 04 | Ду 150 | 159 | 239 | 245 | 247 | 345 | 6 | 10 | 15 | 20 | 780 | 20,3 | 2 436,00 |
| ТМ 89 - 05 | Ду 200 | 219 | 239 | 273 | 275 | 345 | 6 | 10 | 15 | 20 | 780 | 26 | 3 120,00 |
| ТМ 89 - 06 | Ду 250 | 273 | 291 | 325 | 327 | 395 | 6 | 10 | 15 | 20 | 945 | 28,8 | 3 456,00 |
| ТМ 89 - 07 | Ду 300 | 325 | 382 | 426 | 428 | 500 | 6 | 15 | 20 | 20 | 1245 | 34,4 | 4 128,00 |
| ТМ 89 - 08 | Ду 350 | 377 | 430 | 478 | 480 | 550 | 8 | 15 | 20 | 20 | 1395 | 42,7 | 5 124,00 |
| ТМ 89 - 09 | Ду 400 | 426 | 484 | 530 | 532 | 600 | 7 | 15 | 20 | 20 | 1562 | 45,8 | 5 496,00 |
| ТМ 89 - 10 | Ду 500 | 530 | 584 | 630 | 632 | 735 | 7 | 15 | 20 | 25 | 1880 | 57 | 6 840,00 |
| ТМ 89 - 11 | Ду 600 | 630 | 672 | 720 | 722 | 810 | 8 | 15 | 20 | 25 | 2155 | 64,9 | 7 788,00 |
| ТМ 89 - 12 | Ду 700 | 720 | 772 | 820 | 823 | 920 | 8 | 15 | 20 | 30 | 2470 | 78,5 | 9 420,00 |
| ТМ 89 - 13 | Ду 800 | 820 | 872 | 920 | 923 | 1030 | 8 | 15 | 20 | 30 | 2785 | 89,3 | 10 716,00 |
| ТМ 89 - 14 | Ду 900 | 920 | 972 | 1020 | 1023 | 1130 | 8 | 15 | 20 | 30 | 3098 | 98,6 | 11 832,00 |
| ТМ 89 - 15 | Ду 1000 | 1020 | 1070 | 1120 | 1123 | 1230 | 9 | 15 | 20 | 30 | 3405 | 113,7 | 13 644,00 |
| ТМ 89 - 16 | Ду 1200 | 1220 | 1270 | 1320 | 1323 | 1430 | 9 | 15 | 20 | 30 | 4032 | 135 | 16 200,00 |
| ТМ 89 - 17 | Ду 1400 | 1420 | 1470 | 1520 | 1523 | 1630 | 9 | 15 | 20 | 30 | 4660 | 155,5 | 18 660,00 |
