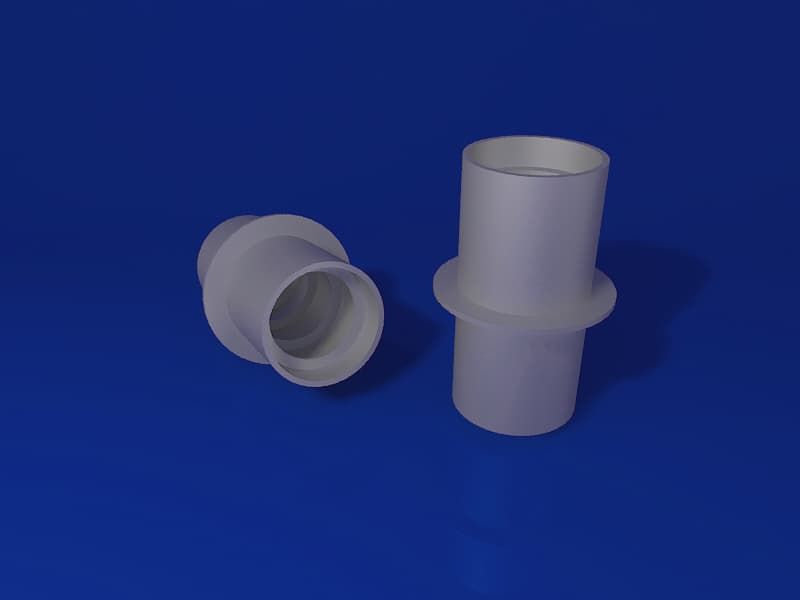

Сальник набивной ТМ 91 выпускается в семнадцати вариантах размеров и диаметров. Деталь предназначена для закрепления внутри стены здания, имеет цилиндрическую трубчатую конструкцию, пропускает через себя коммуникационные элементы отопления, водопровода или электроснабжения. По наружной стороне в центральной части приварен плоский обод, который выполняет упорную и уплотнительную функцию. Минимальные размеры сальника ТМ 91 - 185х185х500 мм, максимальный размер - 1630х1630х500 мм. Диаметр – 50-1400 мм. Длина соответствует толщине стены или превышает ее, и составляет 500 мм.
В целях увеличения эксплуатационного срока изделие может быть окрашено специальным защитным составом. Нанесение покрытия защищает также материал перекрытия или стены от непосредственного контакта с металлом.
Сборочный чертеж сальника ТМ 91
Установка сальников ТМ 91
Для заполнения свободного пространства между сальником и трубой используется набивка. В составе смеси – пакля, цемент и битум. Заполнитель обеспечивает абсолютную герметичность на участке пропуска металлической трубы. Во избежание смещения закладной детали выполняется надежное закрепление и приваривание сальника в проходящей рядом горизонтальной и вертикальной арматуре.
Сальники набивные ТМ 91.00 по серии 5.900.2 диаметрами с 50 по 1400 и длиной 500 мм. |
|||||||||||||
| Обозначение | Шифр сальника | Д | Размеры набивных сальников | Вес в, кг | Цена с НДС, руб | ||||||||
| Д1 | Д2 | Д3 | Д4 | S | А | l | L1 | L разв. поз. 2 | |||||
| ТМ 91 | Ду 50 | 57 | 89 | 114 | 116 | 185 | 4,5 | 7 | 15 | 20 | 300 | 9,4 | 1 128,00 |
| ТМ 91 - 01 | Ду 80 | 89 | 115 | 140 | 142 | 215 | 4,5 | 7 | 15 | 20 | 382 | 11,6 | 1 392,00 |
| ТМ 91 - 02 | Ду 100 | 108 | 140 | 165 | 167 | 240 | 4,5 | 7 | 15 | 20 | 460 | 13,9 | 1 668,00 |
| ТМ 91 - 03 | Ду 125 | 133 | 191 | 219 | 221 | 290 | 6 | 7 | 15 | 20 | 620 | 24,1 | 2 892,00 |
| ТМ 91 - 04 | Ду 150 | 159 | 239 | 245 | 247 | 345 | 6 | 10 | 15 | 20 | 780 | 33,3 | 3 996,00 |
| ТМ 91 - 05 | Ду 200 | 219 | 239 | 273 | 275 | 345 | 6 | 10 | 15 | 20 | 780 | 38,6 | 4 632,00 |
| ТМ 91 - 06 | Ду 250 | 273 | 291 | 325 | 327 | 395 | 6 | 10 | 15 | 20 | 945 | 43,9 | 5 268,00 |
| ТМ 91 - 07 | Ду 300 | 325 | 382 | 426 | 428 | 500 | 6 | 15 | 20 | 20 | 1245 | 55,9 | 6 708,00 |
| ТМ 91 - 08 | Ду 350 | 377 | 430 | 478 | 480 | 550 | 8 | 15 | 20 | 20 | 1395 | 73,8 | 8 856,00 |
| ТМ 91 - 09 | Ду 400 | 426 | 484 | 530 | 532 | 600 | 7 | 15 | 20 | 20 | 1562 | 76,5 | 9 180,00 |
| ТМ 91 - 10 | Ду 500 | 530 | 584 | 630 | 632 | 735 | 7 | 15 | 20 | 25 | 1880 | 94 | 11 280,00 |
| ТМ 91 - 11 | Ду 600 | 630 | 672 | 720 | 722 | 810 | 8 | 15 | 20 | 25 | 2155 | 112,2 | 13 464,00 |
| ТМ 91 - 12 | Ду 700 | 720 | 772 | 820 | 823 | 920 | 8 | 15 | 20 | 30 | 2470 | 133 | 15 960,00 |
| ТМ 91 - 13 | Ду 800 | 820 | 872 | 920 | 923 | 1030 | 8 | 15 | 20 | 30 | 2785 | 150,6 | 18 072,00 |
| ТМ 91 - 14 | Ду 900 | 920 | 972 | 1020 | 1023 | 1130 | 8 | 15 | 20 | 30 | 3098 | 166,1 | 19 932,00 |
| ТМ 91 - 15 | Ду 1000 | 1020 | 1070 | 1120 | 1123 | 1230 | 9 | 15 | 20 | 30 | 3405 | 196,4 | 23 568,00 |
| ТМ 91 - 16 | Ду 1200 | 1220 | 1270 | 1320 | 1323 | 1430 | 9 | 15 | 20 | 30 | 4032 | 232,7 | 27 924,00 |
| ТМ 91 - 17 | Ду 1400 | 1420 | 1470 | 1520 | 1523 | 1630 | 9 | 15 | 20 | 30 | 4660 | 268 | 32 160,00 |
