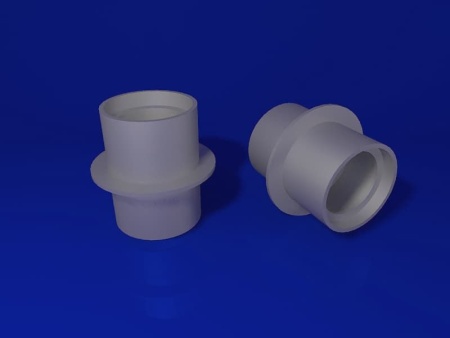

Набивные сальники серии ТМ 90 имеют длину 300 мм и диаметр 50-1400 мм. Выпускается 17 модификаций с различными значениями размеров и диаметров. Конструктивное исполнение – трубчатая часть с внешней плоской опояской в середине изделия. Сфера применения – возведение зданий. Сальник устанавливается в стены и перекрытия для пропуска отопительных, электрических или водопроводных коммуникаций. Минимальный размер изделия - 185х185х300 мм, максимальный размер - 1630х1630х300 мм. Вес – 7,0 – 198,1 кг.
Допустимо применение изделий в условиях перепада давления до 0,1 МПа в неагрессивной среде и температурном режиме до 50 градусов. Окрашивание защитным составом увеличивает эксплуатационный срок, предохраняет перекрытие от разрушительного контакта с металлическим элементом.
Сборочный чертеж сальника ТМ 90
Установка сальников ТМ 90
Деталь выбирается для установки с таким расчетом, чтобы длина корпуса соответствовала толщине стены или превышала ее. Во избежание смещения корпус сальника надежно закрепляется и приваривается к вертикальной и горизонтальной арматуре, проходящей рядом с отверстием. Свободное пространство между трубой и гильзой заполняется набивкой (смесь цемента, битума и пакли).
Сальники набивные ТМ 90.00 по серии 5.900.2 диаметрами с 50 по 1400 и длиной 300 мм. |
|||||||||||||
| Обозначение | Шифр сальника | Д | Размеры набивных сальников | Вес в, кг | Цена с НДС, руб | ||||||||
| Д1 | Д2 | Д3 | Д4 | S | А | l | L1 | L разв. поз. 2 | |||||
| ТМ 90 | Ду 50 | 57 | 89 | 114 | 116 | 185 | 4,5 | 7 | 15 | 20 | 300 | 7 | 840,00 |
| ТМ 90 - 01 | Ду 80 | 89 | 115 | 140 | 142 | 215 | 4,5 | 7 | 15 | 20 | 382 | 8,7 | 1 044,00 |
| ТМ 90 - 02 | Ду 100 | 108 | 140 | 165 | 167 | 240 | 4,5 | 7 | 15 | 20 | 460 | 10,4 | 1 248,00 |
| ТМ 90 - 03 | Ду 125 | 133 | 191 | 219 | 221 | 290 | 6 | 7 | 15 | 20 | 620 | 17,9 | 2 148,00 |
| ТМ 90 - 04 | Ду 150 | 159 | 239 | 245 | 247 | 345 | 6 | 10 | 15 | 20 | 780 | 25,5 | 3 060,00 |
| ТМ 90 - 05 | Ду 200 | 219 | 239 | 273 | 275 | 345 | 6 | 10 | 15 | 20 | 780 | 30,6 | 3 672,00 |
| ТМ 90 - 06 | Ду 250 | 273 | 291 | 325 | 327 | 395 | 6 | 10 | 15 | 20 | 945 | 34,1 | 4 092,00 |
| ТМ 90 - 07 | Ду 300 | 325 | 382 | 426 | 428 | 500 | 6 | 15 | 20 | 20 | 1245 | 42,5 | 5 100,00 |
| ТМ 90 - 08 | Ду 350 | 377 | 430 | 478 | 480 | 550 | 8 | 15 | 20 | 20 | 1395 | 54,1 | 6 492,00 |
| ТМ 90 - 09 | Ду 400 | 426 | 484 | 530 | 532 | 600 | 7 | 15 | 20 | 20 | 1562 | 57,3 | 6 876,00 |
| ТМ 90 - 10 | Ду 500 | 530 | 584 | 630 | 632 | 735 | 7 | 15 | 20 | 25 | 1880 | 70,9 | 8 508,00 |
| ТМ 90 - 11 | Ду 600 | 630 | 672 | 720 | 722 | 810 | 8 | 15 | 20 | 25 | 2155 | 82,1 | 9 852,00 |
| ТМ 90 - 12 | Ду 700 | 720 | 772 | 820 | 823 | 920 | 8 | 15 | 20 | 30 | 2470 | 98,9 | 11 868,00 |
| ТМ 90 - 13 | Ду 800 | 820 | 872 | 920 | 923 | 1030 | 8 | 15 | 20 | 30 | 2785 | 112,3 | 13 476,00 |
| ТМ 90 - 14 | Ду 900 | 920 | 972 | 1020 | 1023 | 1130 | 8 | 15 | 20 | 30 | 3098 | 124,1 | 14 892,00 |
| ТМ 90 - 15 | Ду 1000 | 1020 | 1070 | 1120 | 1123 | 1230 | 9 | 15 | 20 | 30 | 3405 | 144,5 | 17 340,00 |
| ТМ 90 - 16 | Ду 1200 | 1220 | 1270 | 1320 | 1323 | 1430 | 9 | 15 | 20 | 30 | 4032 | 171,3 | 20 556,00 |
| ТМ 90 - 17 | Ду 1400 | 1420 | 1470 | 1520 | 1523 | 1630 | 9 | 15 | 20 | 30 | 4660 | 198,1 | 23 772,00 |
