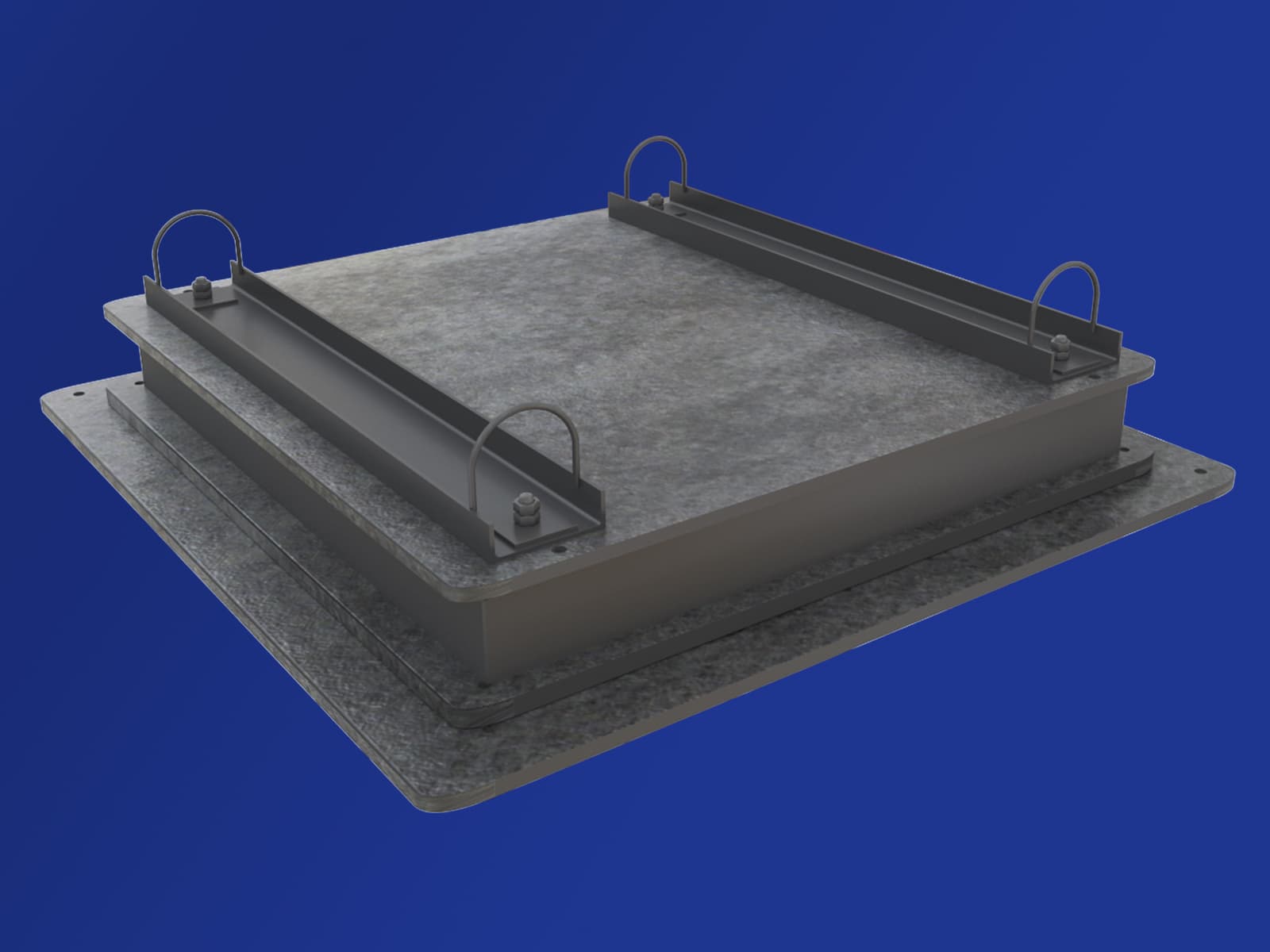

Чертеж опорной части ЛСП
Стаканные опорные части предназначены для применения в автодорожных и городских мостах в климатических зонах с расчетными температурами не ниже - 40°С при использовании резины марки НО-68-1 и не ниже -55°C при использовании резины марки ИРП1347-1.
Стаканные опорные части подразделяются на три вида:
- ЛСНН(С) – неподвижная опорная часть под нагрузку 400 тс;
- ЛСЛП(С) -1500-100 – линейно-подвижная опорная часть под нагрузку 1500 тс и линейное перемещение 100 мм;
- ЛСП(С)-750-50 – подвижная опорная часть под нагрузку 750 тс и линейное перемещение 50 мм;
С – дополнительный символ для опорных частей со сборным стаканом.
Все разновидности стаканных опорных частей обеспечивают угловые перемещения опорных узлов пролетных строений в вертикальной и горизонтальной плоскости. Подвижные опорные части обеспечивают возможность линейных перемещений опорных узлов пролетных строений во всех направлениях. Линейно-подвижные опорные части обеспечивают линейные возвратно-поступательные перемещения опорных узлов пролетных строений только вдоль своей оси.
| Тип опорной части | Размеры, мм | Масса, кг | ||
| A | B | H | ||
| ЛСП-200-50 | 660 | 600 | 104 | 139 |
| ЛСП-250-50 | 700 | 640 | 107 | 166 |
| ЛСП-300-50 | 740 | 680 | 109 | 192 |
| ЛСП-400-50 | 810 | 750 | 114 | 255 |
| ЛСП-500-50 | 870 | 810 | 119 | 318 |
| ЛСП-600-50 | 930 | 870 | 123 | 379 |
| ЛСП-750-50 | 1010 | 940 | 129 | 467 |
| ЛСП-1000-50 | 1120 | 1060 | 144 | 673 |
| ЛСП-1500-50 | 1310 | 1250 | 158 | 1031 |
| ЛСП-2000-50 | 1640 | 1400 | 170 | 1450 |
| ЛСП-2500-50 | 1800 | 1550 | 183 | 1911 |
| ЛСП-3000-50 | 1930 | 1670 | 193 | 2318 |
