Опорные части железобетонных пролетных строений длиной от 4,0 до 34,2 м. для железнодорожных мостов. Шифр 2120РЧ, выпуски 0;1 (взамен серии 3.501.1-129). Утвержден департаментом пути и сооружений ОАО "РЖД".
Металлические опорные части предназначены для использования с типовыми железобетонными балками пролетных строений серии 3.501.1-146 и серии 3.501.1-175.93 длинами от 4 до 34,2 метра для железнодорожных мостов, расположенных на прямых участках пути и на кривых радиусами 300 метров и более.
Расшифровка марки изделия
Первый буквенный индекс:
- П- плоские опорные части
Второй буквенный индекс:
- П- подвижные опорные части
Третий, четвертый и пятый буквенный индекс:
- МА- тип исполнения северное А
- МБ- тип исполнения северное Б
- С- районы с сейсмичностью 8-9 баллов
Характеристики опорной части ПП
| Эскиз | Марка | Высота опорной части h |
Расчетная вертик. нагрузка на опорную часть |
расчетные перемещения | Размеры нижнего опорного листа | Количество опорных частей на пролетное строение | Общая масса опорных частей на пролетное строение | |
| вдоль оси мооста | поперек оси моста | |||||||
| мм | кН | мм | мм | мм | кг | |||
|
Сварные плоские
|
ПП | 65 | 539 | 12 | 400 | 280 | 8 | 388,8 |
| ПП-МА | ||||||||
| ПП-МБ | ||||||||
| ПП-С | ||||||||
| ПП-МА-С | ||||||||
| ПП-МБ-С | ||||||||

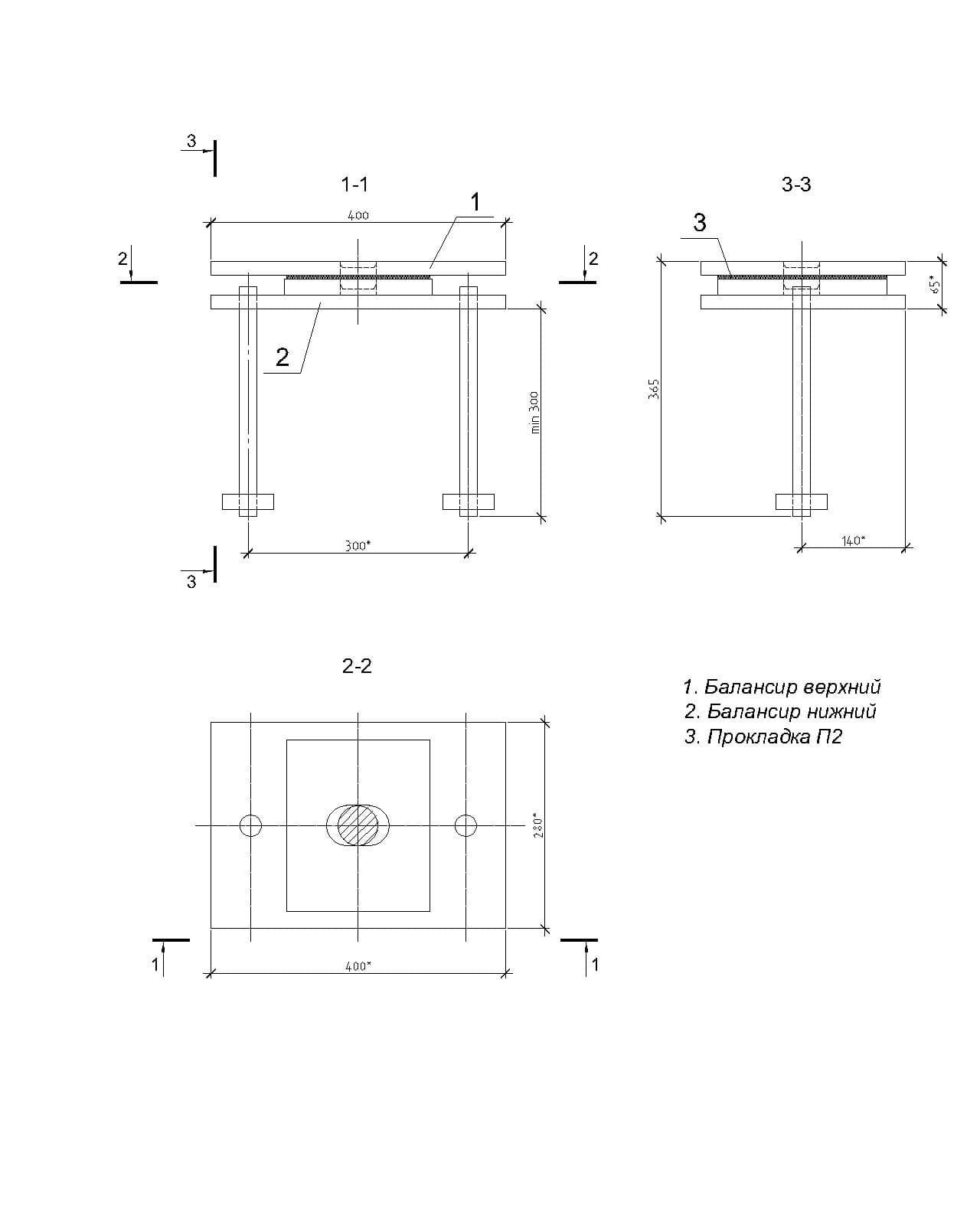

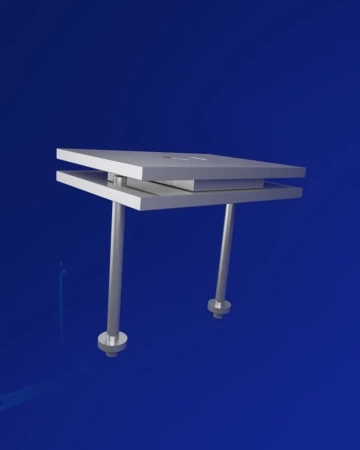

Чертеж опоры ПП
Характеристики опорной части ПП
Эскиз |
Марка |
Высота опорной части h |
Расчетная вертик.нагрузка на опорную часть |
расчетные перемещения |
Размеры нижнего опорного листа |
Количество опорных частей на пролетное строение |
Общая масса опорных частей на пролетное строение |
|
вдоль оси мооста |
поперек оси моста |
|||||||
|
|
|
мм |
кН |
мм |
мм |
мм |
|
кг |
|
Сварные плоские
|
ПП | 65 | 539 | 12 | 400 | 280 | 8 | 388,8 |
| ПП-МА | ||||||||
| ПП-МБ | ||||||||
| ПП-С | ||||||||
| ПП-МА-С | ||||||||
| ПП-МБ-С | ||||||||
