Опорные части железобетонных пролетных строений длиной от 4,0 до 34,2 м. для железнодорожных мостов. Шифр 2120РЧ, выпуски 0,1 (взамен серии 3.501.1-129). Утвержден департаментом пути и сооружений ОАО "РЖД".
Металлические опорные части предназначены для использования с типовыми железобетонными балками пролетных строений серии 3.501.1-146 и серии 3.501.1-175.93 длинами от 4 до 34,2 метра для железнодорожных мостов, расположенных на прямых участках пути и на кривых радиусами 300 метров и более.
Расшифровка марки изделия
Первый буквенный индекс:
- П- плоские опорные части
Второй буквенный индекс:
- Н- неподвижные опорные части
Третий, четвертый и пятый буквенный индекс:
- МА- тип исполнения северное А
- МБ- тип исполнения северное Б
- С- районы с сейсмичностью 8-9 баллов

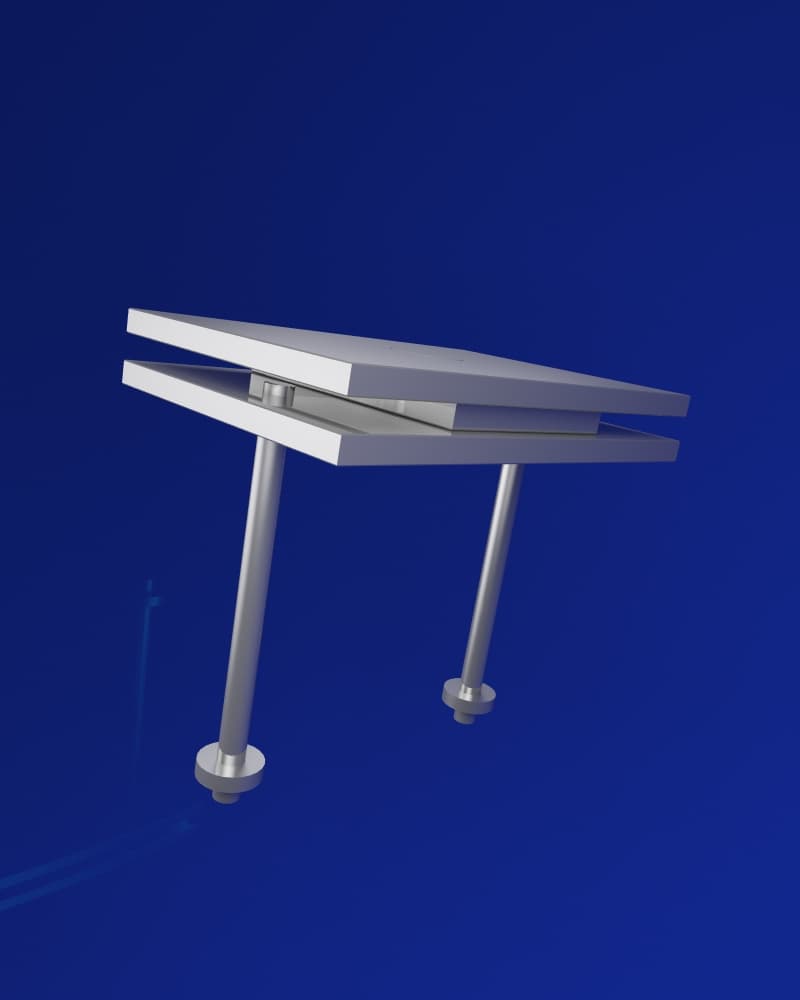

Характеристики опорной части ПН
Эскиз |
Марка |
Высота опорной части h |
Расчетная вертик.нагрузка на опорную часть |
расчетные перемещения |
Размеры нижнего опорного листа |
Количество опорных частей на пролетное строение |
Общая масса опорных частей на пролетное строение |
|
вдоль оси мооста |
поперек оси моста |
|||||||
|
|
|
мм |
кН |
мм |
мм |
мм |
кг |
|
|
Сварные плоские
|
ПН | 65 | 539 | 12 | 400 | 280 | 8 | 388,8 |
| ПН-МА | ||||||||
| ПН-МБ | ||||||||
| ПН-С | ||||||||
| ПН-МА-С | ||||||||
| ПН-МБ-С | ||||||||
Чертеж опоры ПН
| Обозначение документа | Наименование | Стр. |
| 2120РЧ.1-ТУ | Технические условия | 4 |
| 2120РЧ.1-01СБ | Опорная часть ПН; ПН-МА; ПН-МБ; ПН-С; ПН-МА-С; ПН-МБ-С | 11 |
| 2120РЧ.1-02 | Балансир верхний | 12 |
| 2120РЧ.1-03 | Балансир нижний | 14 |
| 2120РЧ.1-04СБ | ПП; ПП-МБ; ПП-С; ПП-МА; ПП-МА-С; ПП-МБ-М | 17 |
| 2120РЧ.1-05 | Балансир нижний | 18 |
| 2120РЧ.1-06СБ | Опорная часть Т1Н; Т1Н-С | 20 |
| 2120РЧ.1-07 | Балансир верхний | 22 |
| 2120РЧ.1-08 | Балансир нижний | 25 |
| 2120РЧ.1-09СБ | Опорная часть Т1П; Т1П-С | 28 |
| 2120РЧ.1-10 | Балансир верхний | 29 |
| 2120РЧ.1-11СБ | Опорная часть Т1Н-МА; Т1Н-МБ; Т1Н-МА-С; Т1Н-МБ-С | 31 |
| 2120РЧ.1-12 | Балансир верхний | 32 |
| 2120РЧ.1-13 | Балансир нижний | 34 |
| 2120РЧ.1-14СБ | Опорная часть Т1П-МА; Т1П-МБ; Т1П-МА-С; Т1П-МБ-С | 37 |
| 2120РЧ.1-15 | Балансир верхний | 38 |
| 2120РЧ.1-16СБ | Опорная часть Т1НЛ; Т1НЛ-С; Т1НЛ-М; Т1НЛ-М-С | 40 |
| 2120РЧ.1-17 | Балансир верхний | 42 |
| 2120РЧ.1-18 | Балансир нижний | 44 |
| 2120РЧ.1-19СБ | Опорная часть Т1ПЛ; Т1ПЛ-С; Т1ПЛ-М; Т1ПЛ-М-С | 46 |
| 2120РЧ.1-20 | Балансир верхний | 47 |
| 2120РЧ.1-21СБ | Опорная часть Т2Н; Т2Н-С | 49 |
| 2120РЧ.1-22 | Балансир верхний | 50 |
| 2120РЧ.1-23 | Балансир нижний | 52 |
| 2120РЧ.1-24СБ | Опорная часть Т2П; Т2П-С | 54 |
| 2120РЧ.1-25 | Балансир верхний | 55 |
| 2120РЧ.1-26СБ | Опорная часть Т2Н-МА; Т2Н-МБ; Т2Н-МА-С; Т2Н-МБ-С | 57 |
| Обозначение документа | Наименование | Стр. |
| 2120РЧ.1-27 | Балансир верхний | 58 |
| 2120РЧ.1-28 | Балансир нижний | 60 |
| 2120РЧ.1-29СБ | Опорная часть Т2П-МА; Т2П-МБ; Т2П-МА-С; Т2П-МБ-С | 62 |
| 2120РЧ.1-30 | Балансир верхний | 63 |
| 2120РЧ.1-31СБ | Опорная часть Т2НЛ; Т2НЛ-С; Т2НЛ-М; Т2НЛ-М-С | 65 |
| 2120РЧ.1-32 | Балансир верхний | 66 |
| 2120РЧ.1-33 | Балансир нижний | 68 |
| 2120РЧ.1-34СБ | Опорная часть Т2ПЛ; Т2ПЛ-С; Т2ПЛ-М; Т2ПЛ-М-С | 70 |
| 2120РЧ.1-35 | Балансир верхний | 71 |
| 2120РЧ.1-36СБ | Опорная часть секторная неподвижная литая СНЛ; СНЛ-М; СНЛ-С; СНЛ-М-С | 73 |
| 2120РЧ.1-37СБ | Опорная часть секторная неподвижная литая СПЛ; СПЛ-М; СПЛ-С; СПЛ-М-С | 78 |
| 2120РЧ.1-38 | Фартук вдоль моста | 83 |
| 2120РЧ.1-39 | Щит | 85 |
| 2120РЧ.1-40 | Полка | 87 |
| 2120РЧ.1-41 | Фартук поперек моста | 89 |
| 2120РЧ.1-42СБ | Опорная часть секторная неподвижная сварная СН; СН-С | 92 |
| 2120РЧ.1-43 | Балансир верхний | 93 |
| 2120РЧ.1-44 | Балансир нижний | 96 |
| 2120РЧ.1-45СБ | Опорная часть секторная подвижная сварная СП; СП-С | 99 |
| 2120РЧ.1-46 | Балансир верхний | 100 |
| 2120РЧ.1-47 | Балансир нижний | 102 |
| 2120РЧ.1-48 | Сектор балансира | 105 |
| Наименование элементов | Марка опорной части | Материалы | ||
| Тип исполнения | ||||
| Обычное | Северное А | Северное Б | ||
| Эксплуатация при температуре до минус 40°С | Эксплуатация при температуре ниже минус 40°С до минус 50°С | Эксплуатация при температуре ниже минус 50°С | ||
| Верхние и нижние балансиры | ПН; ПП; ПН-С; ПП-С; Т1Н; Т1П; Т1Н-С; Т1П-С; Т2Н; Т2П; Т2Н-С; Т2П-С; СН; СП; СН-С; СП-С | Сталь марки 09Г2С-4 ГОСТ 19281-89 | — | — |
| Верхние и нижние балансиры | ПН-МА; ПП-МА; ПН-МА-С; ПП-МА-С; Т1Н-МА; Т1П-МА; Т1Н-МА-С; Т1П-МА-С; Т2Н-МА; Т2П-МА; Т2П-МА-С; Т2П-МА-С | — | Сталь марки 15ХСНД-3 ГОСТ 6713-91 | — |
| Верхние и нижние балансиры | ПН-МБ; ПП-МБ; ПН-МБ-С; ПП-МБ-С; Т1Н-МБ; Т1П-МБ; Т1Н-МБ-С; Т1П-МБ-С; Т2Н-МБ; Т2П-МБ; Т2П-МБ-С; Т2П-МБ-С | — | — | Сталь марки 10ХСНД-3 ГОСТ 6713-91 |
| Верхние и нижние балансиры | Т1НЛ; Т1ПЛ; Т1НЛ-С; Т1ПЛ-С; Т1НЛ-М; Т1ПЛ-М; Т1НЛ-М-С; Т1ПЛ-М-С; Т2НЛ; Т2ПЛ; Т2НЛ-С; Т2ПЛ-С; Т2НЛ-М; Т2ПЛ-М; Т2НЛ-М-С; Т2ПЛ-М-С | Сталь марки 25Л отливка 3-ей группы ГОСТ 977-88 | Сталь марки 25Л отливка 3-ей группы ГОСТ 977-88 | Сталь марки 25Л отливка 3-ей группы ГОСТ 977-88 |
| Наименование элементов | Марка опорной части | Материалы | ||
| Тип исполнения | ||||
| Обычное | Северное А | Северное Б | ||
| Эксплуатация при температуре до минус 40°С | Эксплуатация при температуре ниже минус 40°С до минус 50°С | Эксплуатация при температуре ниже минус 50°С | ||
| Верхние и нижние балансиры | СНЛ; СПЛ; СНЛ-С; СПЛ-С; СНЛ-М; СПЛ-М; СНЛ-М-С; СПЛ-М-С | Сталь марки 45Л отливка 3-ей группы ГОСТ 977-88 | Сталь марки 45Л отливка 3-ей группы ГОСТ 977-88 | Сталь марки 45Л отливка 3-ей группы ГОСТ 977-88 |
| Шаринры | СН; СП; СН-С; СП-С; СНЛ; СПЛ; СНЛ-С; СПЛ-С; СНЛ-М; СПЛ-М; СНЛ-М-С; СПЛ-М-С | Поковка Гр.IV-КП345 по ГОСТ 8479-70 из стали марки 40Х ГОСТ 4543-71 | Поковка Гр.IV-КП345 по ГОСТ 8479-70 из стали марки 40Х ГОСТ 4543-71 | Поковка Гр.IV-КП345 по ГОСТ 8479-70 из стали марки 40Х ГОСТ 4543-71 |
| Штыри | ПН; ПП; ПН-С; ПП-С; ПН-МА; ПП-МА; ПН-МБ; ПП-МБ; ПН-МА-С; ПП-МА-С; ПН-МБ-С; ПП-МБ-С | Сталь марки 325-10Г2С1 ГОСТ 19281-89 | Сталь марки 325-10Г2С1 ГОСТ 19281-89 | Сталь марки 325-10Г2С1 ГОСТ 19281-89 |
| Штыри | Т1Н; Т1П; Т1Н-С; Т1П-С; Т1Н-МА; Т1П-МА; Т1Н-МА-С; Т1П-МА-С; Т1Н-МБ; Т1П-МБ; Т1Н-МБ-С; Т1П-МБ-С; Т2Н; Т2П; Т2Н-С; Т2П-С; Т2Н-МА; Т2П-МА; Т2Н-МА-С; Т2П-МА-С; Т2Н-МБ-С; Т2П-МБ-С | Сталь марки 40Х ГОСТ 4543-71 | Сталь марки 40Х ГОСТ 4543-71 | Сталь марки 40Х ГОСТ 4543-71 |
