Характеристики
Материал
—
конструкционная сталь 09Г2С, нержавеющая сталь 12Х18Н10Т
Условия эксплуатации
—
среда неагрессивная, взрывоопасная
Температура эксплуатации
—
минус 40°С, плюс 60°С
Покрытие
—
грунтовка Цинотан ТУ 2312-017-12288779-2003; эмаль Политон-УР ТУ 2312-029-12288779-2002; электроизолирующая прокладка из листового полимерного покрытия (для сохранения заводской изоляции трубы)
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

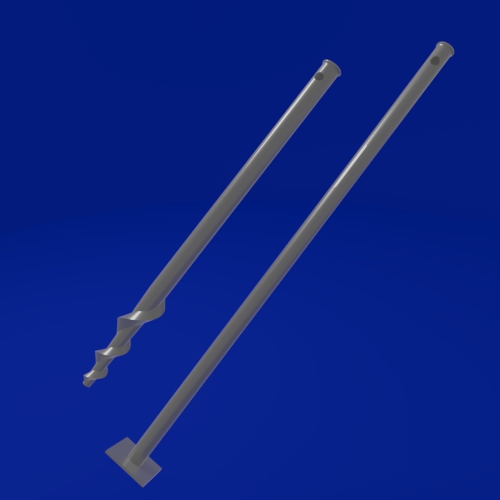

Геодезический знак, основание которого устанавливается на скальные, полускальные или другие коренные, практически несжимаемые грунты.
При установке реперов в особых грунтовых условиях следует:
- в насыпных неоднородных по составу грунтах, процесс уплотнения, которых не закончен, - применять реперы, заанкеренные или забитые в коренные грунты на глубину не менее 1,5м ниже насыпной толщи, защищенные колодцами и предохраненные от смерзания с окружающим грунтом;
- в просадочных грунтах – заделывать нижний конец репера на глубину не менее 1м в песчаные или не менее 2м в глинистые подстилающие грунты, а также не менее 5м при толщине слоя просадочного грунта более 10м;
- в заторфенных грунтах – применять забивные сваи, погруженные до плотных малодеформиреумых грунтов;
- в вечномерзлых грунтах – применять: забивные реперы при пластично-мерзлых грунтах без крупнообломочных включений; реперы, погружаемые в пробуренные заполняемые грунтовым раствором скважины, при твердомерзлых грунтах, а также пластично-мерзлых, содержащих крупнообломочные включения. Реперы устанавливаются не менее чем на 2м ниже расчетной глубины чаши оттаивания под зданием (сооружением) или не менее тройной толщины слоя сезонного оттаивания, если реперы устанавливаются за пределами чаши оттаивания; в набухающих грунтах – заделывать нижний конец репера на глубину не менее 1м ниже подошвы залегания набухающих грунтов. При значительной толщине набухающего слоя грунта башмак репера должен располагаться на глубине, где природное давление превышает давление набухания.
Чертеж
Класс точности измерения вертикальных и горизонтальных перемещений
| Класс точности измерений | Допускаемая погрешность измерения перемещений, мм | |
| вертикальных | горизонтальных | |
| I | 1 | 2 |
| II | 2 | 5 |
| III | 5 | 10 |
| IV | 10 | 15 |
Основные технические характеристики и допуски для геометрического нивелирования
| Условия геометрического нивелирования | Основные технические характеристики и допуски для геометрического нивелирования классов | |||
| I | II | III | IV | |
| Применяемые нивелиры | С погрешностью 0,3-0,5 мм на 1 км двойного хода | С погрешностью 1-3 мм на 1 км двойного хода | ||
| Применяемые рейки | Инварные | Двусторонние шашечные, складные штрих-кодовые | ||
| Число станций незамкнутого хода, не более | 2 | 3 | 5 | 8 |
| Визирный луч: | ||||
|
- длина, м, не более |
25 | 40 | 50 | 100 |
| - высота над препятствием, м, не менее | 1,0 | 0,8 | 0,5 | 0,3 |
| Неравенство плеч (расстояний от нивелира до реек), м, на станции, не более | 0,2 | 0,4 | 1,0 | 3,0 |
| Накопление неравенств плеч, м, в замкнутом ходе, не более | 1,0 | 2,0 | 5,0 | 10,0 |
| Допускаемая невязка, мм, в замкнутом ходе (n - число станций) |
 |
 |
 |
 |
Допускаемые погрешности измерения расстояний и вертикальных углов
| Класс точности измерений | Допускаемая погрешность измерения | |||
| расстояний, мм, при значении вертикальных углов | вертикальных углов, при их значениях | |||
| До 10° | Св. 10° до 40° | До 10° | Св. 10° до 40° | |
| II | 7 | 1 | 2,5" | 1,5" |
| III | 15 | 3 | 5,0" | 3,0" |
| IV | 35 | 8 | 12,0" | 10,0" |
