Характеристики
Габариты, мм
—
длина 3500 мм; опорная площадка: 200х200 мм
Материал
—
Труба стальная электросварная прямошовная Ф159 мм стенка 4,5 мм; ГОСТ 10704091; 10705-80, Прокат толстолистовой из углеродистой стали Ст3сп-50св; толщина 20 мм; ГОСТ 19903-74; 14637-89, Уголок горячекатанный 40х40х4; ГОСТ 8509-93; ГОСТ 535-2005, Покрытие: грунтовка, один слой, Сварка узлов и деталей по ГОСТ 3457-46
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

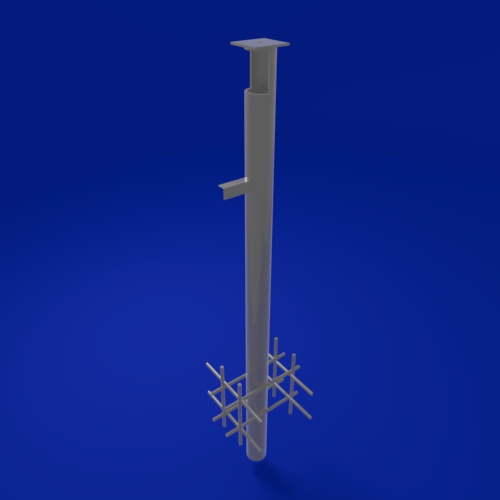

Данный вид геодезических пунктов принудительного центрирования изготовливается в полном соответствии с Отраслевым Стандартом ОСТ 68-12-97
Чертеж
Основные параметры и размеры
| Основные параметры и размеры | Нормы по типам | ||
| ПЦ-260 | ПЦ-200/1 | ПЦ-200/2 | |
| Диаметр столика, мм | 260 | 200 | 200 |
| толщина столика | 20 | 20 | 20 |
| Центрирующий элемент | втулка и вкладыш с целиком или становым винтом | двухсторонний фланцевый становой винт | два раздельных становых винта |
| Тип крепление к столику | постоян. | съемное фланцевое | съемное резьбовое |
| Допустимая погрешность центрирования, мм | 0,04 | 0,2 | 0,2 |
| Масса, кг | 10,5 | 7 | 7 |
