Грибовидный фундамент опоры ЛЭП представляет собой закладную опорную конструкцию, которая используется для увеличения несущей способности в слабых и нестабильных грунтах любой местности. Металлоконструкции для ЛЭП изготавливаются на специализированном оборудовании, которое отвечает нормам и требованиям технического регламента современного производства.
Характерные особенности фундаментов опор ЛЭП
Высокопрочные фундаменты опор ЛЭП и ВЛ грибовидной формы используются для монтажа линий электропередач общим напряжением от 35 до 500 кВ. Использование таких металлоконструкций позволяет значительно увеличивать прочность и надежность несущих элементов линий электропередач, уменьшая сроки проведения монтажных работ.
Технические характеристики грибовидного фундамента Ф
| Марка изделия | Нормативно- | Размеры, мм | Объем ед. м3 | Масса ед. тн | Морозо- | ||
| техническая документация | t | b | h | стойкость | |||
| Ф1-2 | Cерия 3.407-115 в 2, 3 | 1200 | 300 | 2700 | 0,59 | 1,5 | F150-200 |
| ФК1-2 | Cерия 3.407-115 в 2, 3 | 1200 | 300 | 2200 | 0,54 | 1,4 | F150-200 |
| Ф2-2 | Cерия 3.407-115 в 2, 3 | 1500 | 400 | 2700 | 0,96 | 2,4 | F150-200 |
| Ф3-2 | Cерия 3.407-115 в 2, 3 | 1800 | 400 | 2700 | 1,17 | 2,9 | F150-200 |
| Ф4-2 | Cерия 3.407-115 в 2, 3 | 2100 | 400 | 2700 | 1,36 | 3,4 | F150-200 |
| Ф4-4 | Cерия 3.407-115 в 2, 3 | 2100 | 400 | 2700 | 1,36 | 3,4 | F150-200 |
| Ф5-2 | Cерия 3.407-115 в 2, 3 | 2400 | 400 | 3200 | 1,79 | 4,5 | F150-200 |
| Ф5-4 | Cерия 3.407-115 в 2, 3 | 2400 | 400 | 3200 | 1,79 | 4,5 | F150-200 |
| Ф6-4 | Cерия 3.407-115 в 2, 3 | 2700 | 450 | 3200 | 2,24 | 5,8 | F150-200 |

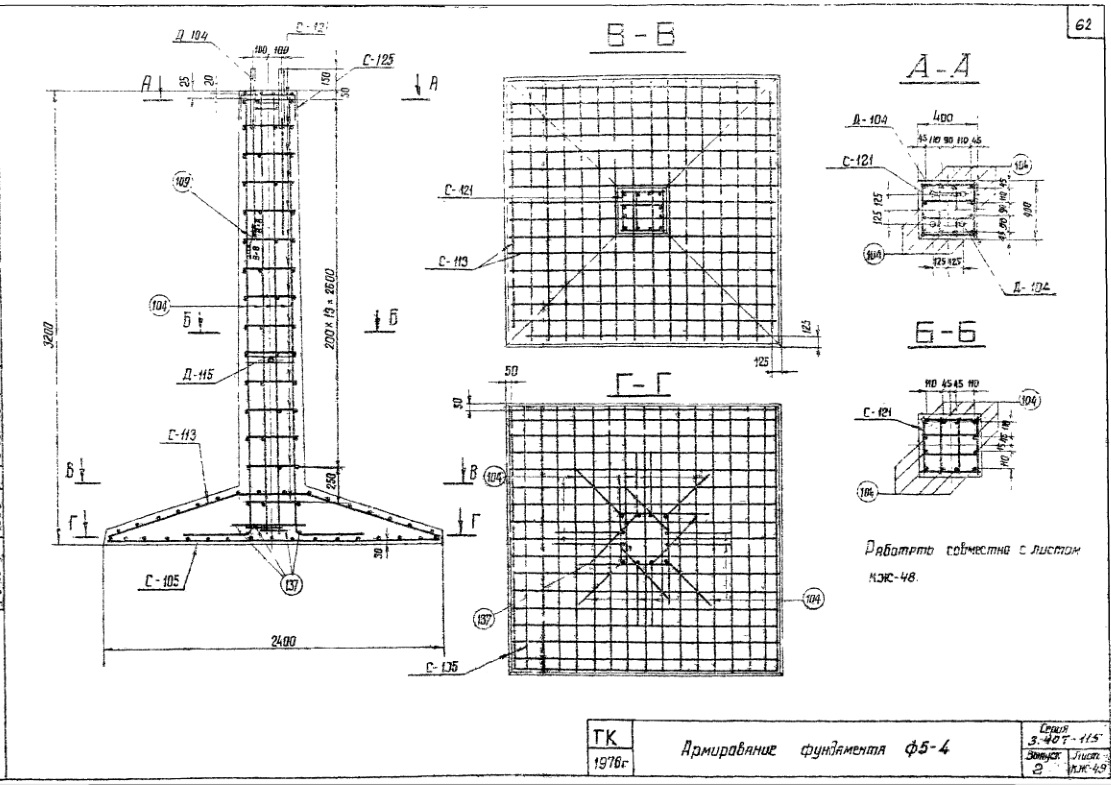

Фундамент Ф5-4 грибовидной формы. Армирование
Отличительными особенностями грибовидных фундаментов под опоры линий электропередач являются:
- оперативность и надежность монтажа;
- простота и долговечность эксплуатации;
- повышенная жесткость и прочность конструкции;
- соответствие заданным геометрическим параметрам;
- невысокая стоимость.

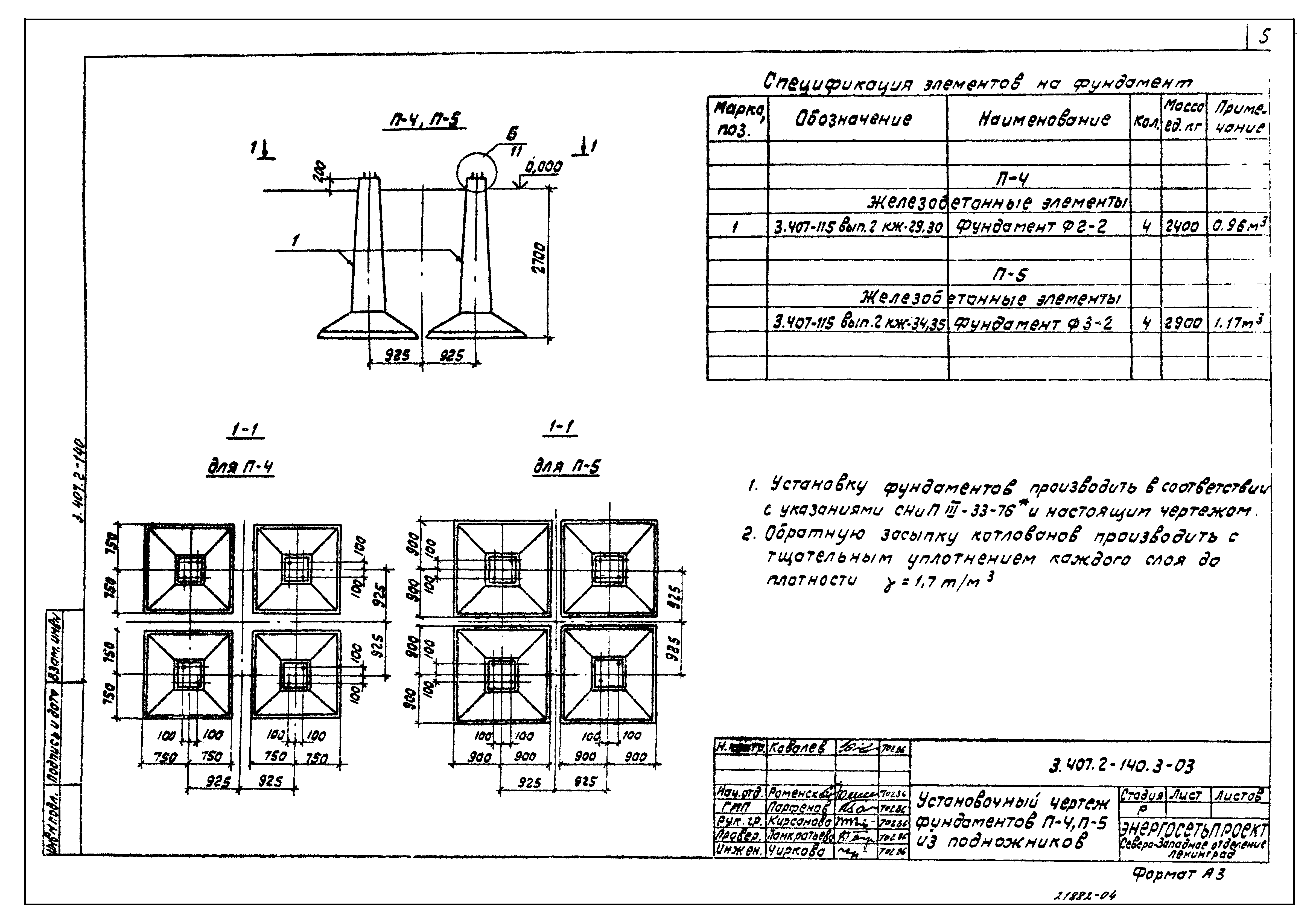

Фундамент под портал ОРУ. Установочный чертеж
Где купить фундамент опор ЛЭП в Петербурге
Завод металлоконструкций «СЕВЕРОЗАПАД», который является одним из лидеров на современном рынке металлических изделий, поставляет фундаменты и металлические опоры ЛЭП и ВЛ во все регионы России.

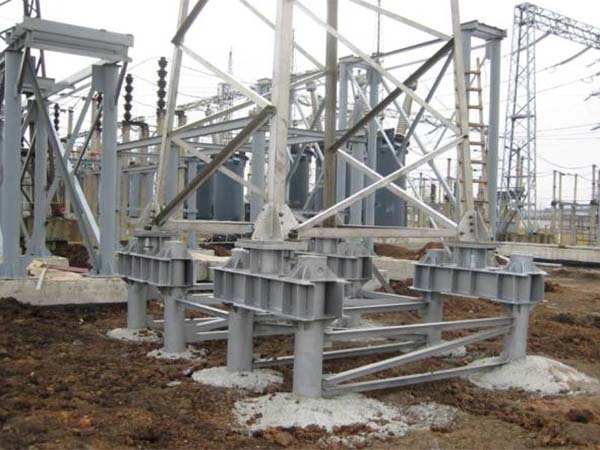

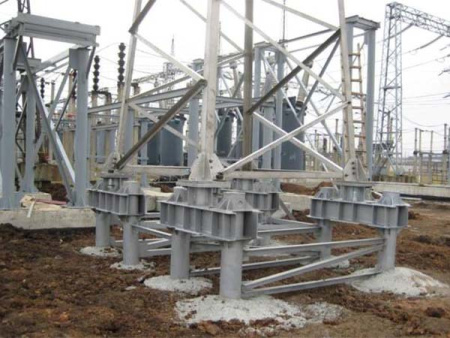

Мы изготавливаем грибовидные фундаменты: .jpg "Порталы ОРУ на грибовидном фундаменте фото")
- для порталов ОРУ;
- для опор ЛЭП.
Технологические металлоконструкции для ЛЭП изготавливаются в строгом соответствии с определенными техническими условиями, которые регламентируют весь производственный процесс.
Стоимость изготовления металлоконструкций:
Наше предприятие заботится о собственных клиентах, предоставляя наиболее выгодные условия сотрудничества. По дополнительному запросу Заказчика специалисты нашего завода произведут расчёт закрепления опор в грунте.
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
