ГОСТ 588-81 Цепи тяговые пластинчатые
ГОСТ 588-81 распространяется на тяговые пластинчатые втулочные, роликовые и катковые цепи, применяемые в подъемно-транспортных машинах и других механизмах. Стандарт полностью соответствует СТ СЭВ 1011-78. В стандарте учтены требования международных стандартов ИСО 1977/1 (раздел 1) и ИСО 1977/III ( раздел 2).
Основные параметры и размеры цепей
Существует четыре типа тяговых пластинчатых цепей:
- втулочные;
- роликовые;
- катковые с гладкими катками с подшипниками скольжения;
- катковые с ребордами на катках с подшипниками скольжения.

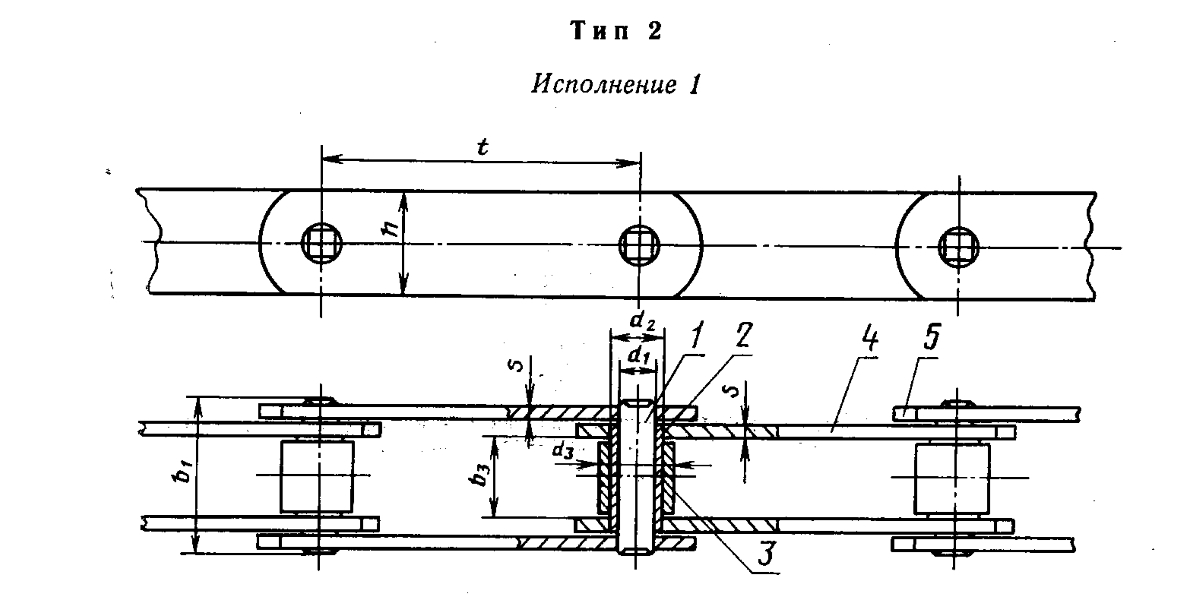

Параметры и размеры цепей. Чертеж

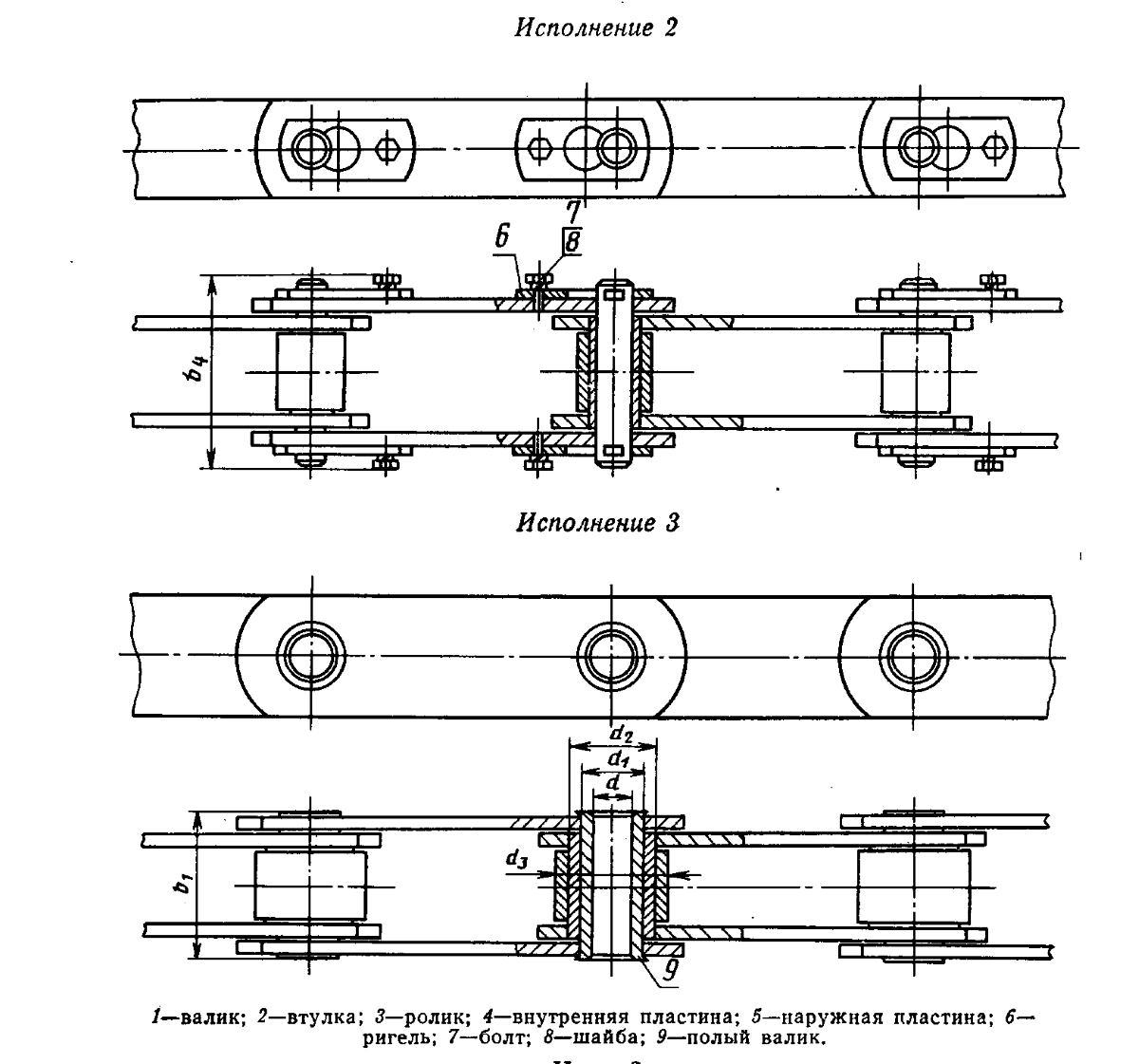

Цепь роликовая тип 2
.jpg "Цепь роликовая тип 2 чертеж")
Конструкция цепей
- Втулочная цепь (индекс М) - неразборная цепь со сплошными валиками.
- Роликовая цепь (индекс М) - разборная цепь со сплошными валиками.
Технические характеристики цепей роликовых
| Наименование | t | b1 | d1 | d2 | d3 | h | s | b3 | b4 | n | w |
| Цепь М 112-2-80-2 | 80 | 73 | 15 | 21 | 30 | 40 | 6 | 31 | 101 | 112 | 8,4 |
| Цепь М 112-2-100-1 | 100 | 73 | 15 | 21 | 30 | 40 | 6 | 31 | 101 | 112 | 6,4 |
| Цепь М 224-2-160-1 | 160 | 98 | 21 | 30 | 42 | 56 | 8 | 42 | 134 | 224 | 12,7 |
| Цепь М 224-2-160-2 | 160 | - | - | - | - | - | - | - | - | 224 | 12,7 |
| Цепь М 224-2-200-2 | 200 | 98 | 21 | 30 | 42 | 56 | 8 | 42 | 134 | 224 | 11,7 |
| Цепь М 224-2-250-2 | 250 | 98 | 21 | 30 | 42 | 56 | 8 | 42 | 134 | 224 | 10,6 |
| Цепь М 315-2-160-1 | 160 | 112 | 25 | 36 | 50 | 60 | 10 | 47 | 154 | 315 | 18,1 |
| Цепь М 315-2-160-2 | 160 | - | - | - | - | - | - | - | - | 315 | 18,1 |
| Цепь М 315-2-250-1 | 250 | 112 | 25 | 36 | 50 | 60 | 10 | 47 | 154 | 315 | 15 |
| Цепь М 315-2-250-2 | 250 | - | - | - | - | - | - | - | - | 315 | 15 |
| Цепь М 315-2-315-2 | 315 | 112 | 25 | 36 | 50 | 60 | 10 | 47 | 154 | 315 | 13,7 |
Цепи должны изготавливаться в соответствии с требованиями настоящего стандарта по установленным рабочим чертежам.
Цепи должны изготавливаться отрезками, длина которых устанавливается Заказчиком.
Детали цепей не должны иметь окалин, трещин, заусенцев, вмятин, рисок и коррозии. Заделка трещин и раковин не допускается. Собранная цепь должна иметь легкую (без заедания) подвижность в шарнирных соединениях.
Где купить цепь роликовую в Санкт-Петербурге
Завод металлоконструкций "Северозапад" изготавливает под заказ в любом объеме цепь конвейерную, в том числе, тяговую роликовую. Качество изделий гарантируется: проводятся приемо-сдаточные испытания и подвергаем каждую партию цепей на соответствие всем требованиям ГОСТ 588-81.
С ценами на цепь тяговую пластинчатую можно ознакомиться здесь.
Гарантийный срок эксплуатации цепей составляет 12 месяцев со дня ввода цепей в эксплуатацию.
