Изготовление цепей тяговых ГОСТ 588-81
В соответствии с данным государственным стандартом изготавливают цепи тяговые пластинчатые втулочные, роликовые и катковые. Оснащаются тяговыми цпями подъемно-транспортные машини и другие специализированные агрегаты и механизмы.
Типы тяговых пластинчатых цепей:
- втулочные;
- роликовые;
- катковые с гладкими катками с подшипниками скольжения;
- катковые с ребордами на катках с подшипниками скольжения.

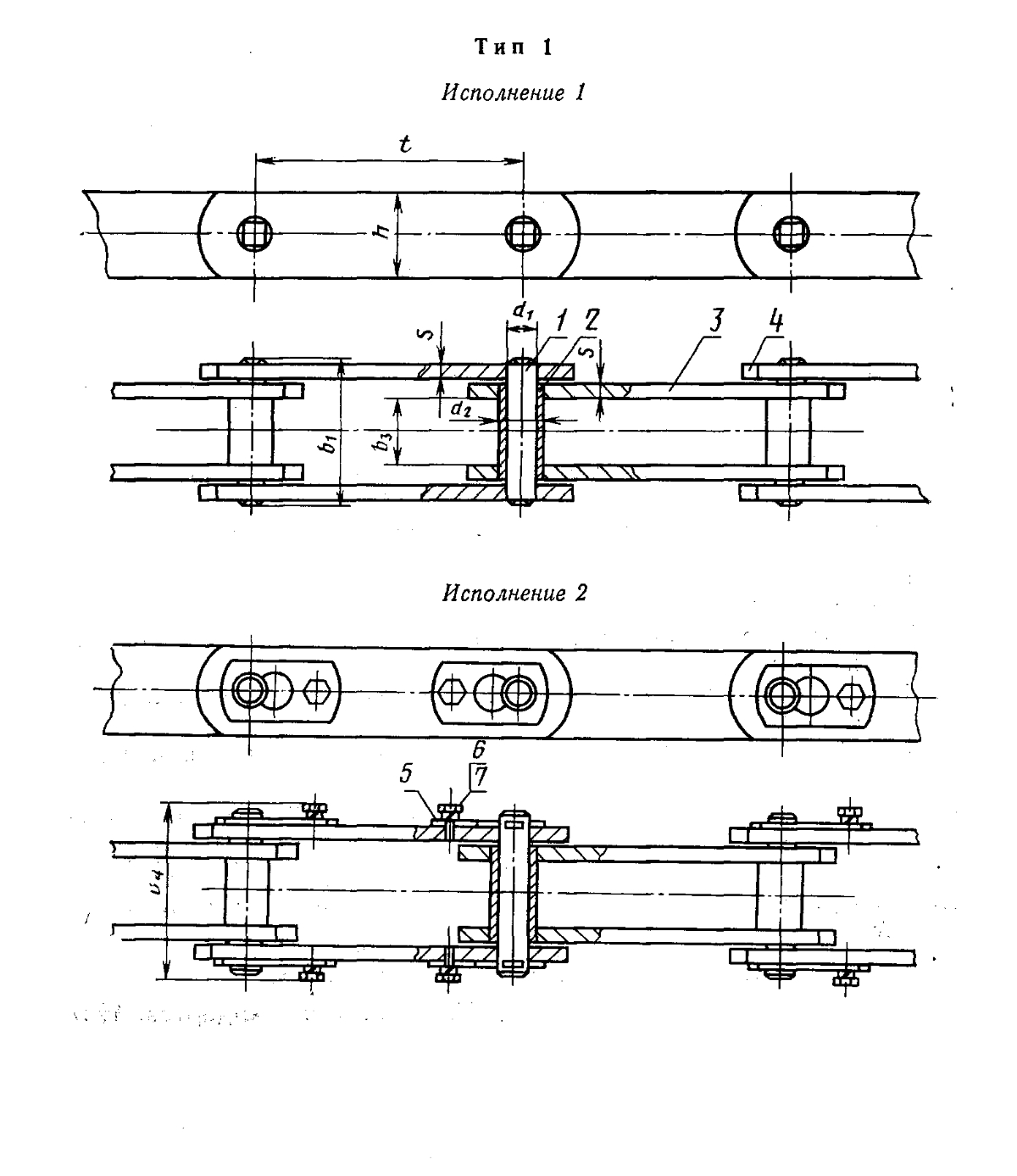

Чертеж цепи роликовой тип 1
Основные характеристики тяговых цепей тип 1
| Наименование | t | b1 | d1 | d2 | h | s | b3 | b4 | n | w |
| Цепь М 56-1-80-1 | 80 | 52 | 10 | 15 | 30 | 4 | 23 | 72 | 56 | 3,06 |
| Цепь М 80-1-80-1 | 80 | 62 | 12 | 18 | 35 | 5 | 27 | 86 | 80 | 4,8 |
| Цепь М 112-1-80-1 | 80 | 73 | 15 | 21 | 40 | 6 | 31 | 101 | 112 | 7,26 |
| Цепь М 112-1-100-1 | 100 | 73 | 15 | 21 | 40 | 6 | 31 | 101 | 112 | 6 |
| Цепь М 224-1-125-1 | 125 | 98 | 21 | 30 | 56 | 8 | 42 | 134 | 224 | 12,7 |
| Цепь М 224-1-125-2 | 125 | - | - | - | - | - | - | - | 224 | 12,7 |
| Цепь М 224-1-160-1 | 160 | 98 | 21 | 30 | 56 | 8 | 42 | 134 | 224 | 11,4 |
| Цепь М 224-1-160-2 | 160 | - | - | - | - | - | - | - | 224 | 11,4 |
Расшифровка индекса цепей
- Втулочная цепь с индексом М) представляет собой неразборную цепь со сплошными валиками.
- Роликовая цепь , имеющая индекс М является разборной цепью со сплошными валиками.
Цепи должны производится согласно требований данного ГОСТ и установленным стандартом чертежам.
Длина цепи определяется Заказчиком.
Как купить цепь тяговую в Санкт-Петербурге
Наш завод осуществляет изготовление цепей конвейерных тяговых, в том числе, тяговую роликовую по ГОСТ 588-81. Качество изделий гарантируется.
С ценой на цепи конвейерные можно ознакомиться здесь.
Гарантийный срок цепей 12 месяцев с момента ввода их в эксплуатацию.
