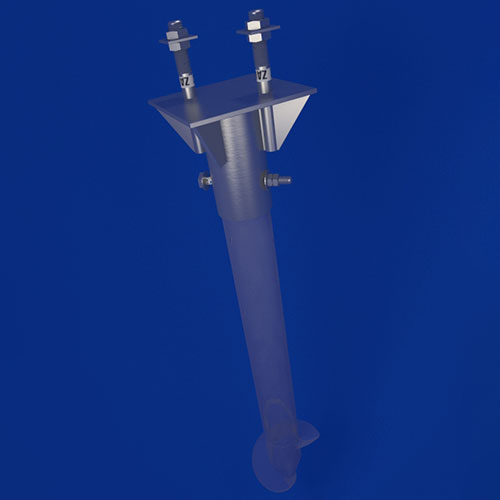

Чертеж фундамента односвайного ВФ1(Н2)
По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.
Таблица 1 — Сваи винтовые для фундамента
| Марка | ВС 30-4,0 | ВС 30-4,5 | ВС 50-4,0; ВС 50-4,5; ВС 50-5,5 | ВС 85-4,0-1; ВС 85-4,5-1; ВС 85-5,5-1 | ВС 85-4,0-2; ВС 85-4,5-2; ВС 85-5,5-2 | ВС 85-4,0-3; ВС 85-4,5-3; ВС 85-5,5-3 | ||||||||||||
| Расчетная длина сваи L, м | 4,5 | 5,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 | 4,5 | 5,0 | 6,0 | ||||
| Диаметр винтовой лопасти D, мм | 300 | 500 | 850 | 850 | 850 | |||||||||||||
| Диаметр ствола сваи d, мм | 219 | 219 | 219 | 219 | 219 | 219 | ||||||||||||
| Прочность сваи по материалу, кН | 500 | 500 | 500 | 250 | 500 | 750 | ||||||||||||
| Масса, кг | 241,9 | 271,9 | 262,4 | 288,8 | 339,7 | 367 | 397,7 | 458,9 | 363,5 | 394,2 | 455,4 | 388 | 418,7 | 479,9 | ||||
Таблица 2 — Фундаменты из винтовых свай
| Тип фундамента | Односвайный | Двухсвайный | Трехсвайный | Четырехсвайный | |||||||||
| Шифр фундамента | ВФ1 | ВФ2 | ВФ3 | Вф4 | |||||||||
| Шифр и количество балок | — | — | — | — | Б2-20 1 шт | Б4-20 1 шт | Б2-24 1 шт | Б4-24 1 шт | Б4-27 1шт | Б2-20 — 1 шт Б4-24 — 1шт | Б2-24 — 1 шт Б4-27 — 1 шт | Б2-20 — 1 шт Б4-24 — 1 шт | Б2-24 — 1 шт Б4-27 — 1 шт |
| Количество и шифр наголовников | Н1 - 1 шт | Н1А - 1 шт | Н2 - 1 шт | Н4 - 1 шт | НР — 2 шт | НР — 3 шт | НР — 4 шт | ||||||
| Расход стали, кг (без учета массы свай) | 26,6 | 29,0 | 61,8 | 69,8 | 161,2 | 207,0 | 201,4 | 229,0 | 306,0 | 366,9 | 462,5 | 494,1 | 608,5 |
