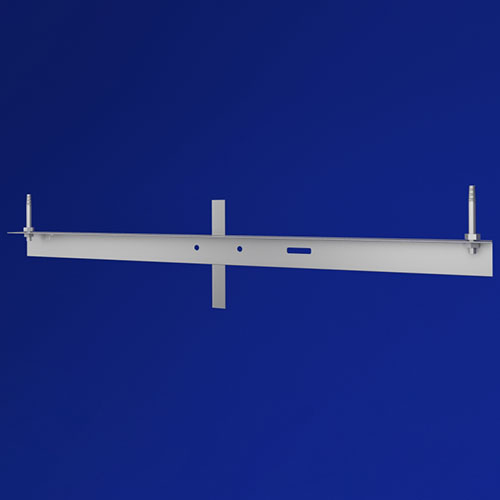

Траверсы ТМ-9 (проект 3.407.1-143.8.9) используются для крепления провода к стойке СВ при установлении промежуточных опор (тип П10-1) ЛЭП 10 кВ. Изготавливают траверсы из высококачественного материала (углеродистая сталь) и покрывают лаком БТ-577 (для придания антикоррозийных свойств).
На расположенные на траверсе ТМ-9 штыри крепятся изоляторы штыревого типа (ШФ10-Г, а так же ШФ20-В и ШС10-Д). Крепление это выполняется с помощью колпачков КП-22 или колпачков К-6, К-7, а так же К-9. Вязки проволочная ВШ-1 или спиральная ПВС применяются для присоединения провода к изолятору. Хомут Х-42, поставляемый отдельно, используется при креплении траверсы ТМ-9 к стойке типа СВ110.
Чертеж
| ПОЗИЦИЯ | НАИМЕНОВАНИЕ ДЕТАЛИ | КОЛИЧЕСТВО | Номер чертежа типового проекта | Габаритные размеры готовой конструкции, мм | МАССА, КГ | Цена, руб |
| 1 | Уголок 90х90х7 | 1 |
3.407.1-143.8.9
|
120 × 355 × 1460
|
10,10 / 10,40
|
1026
|
| 2 | Уголок 50х50х5 | 1 | ||||
| 3 | Круг 22 | 2 | ||||
| 4 | Штырь* Ш-20-2-К-30 | 2 | ||||
| 5 | * - Допускается приварка штыря. | 1 |
