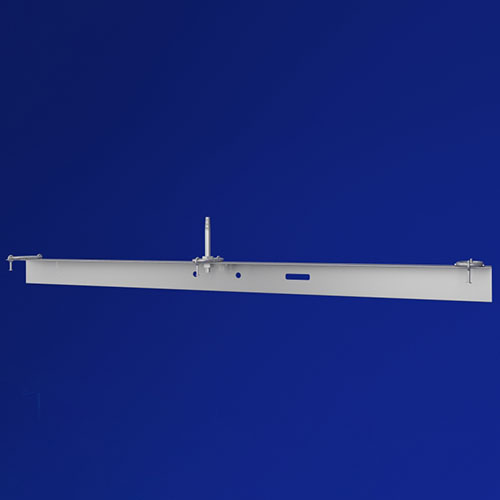

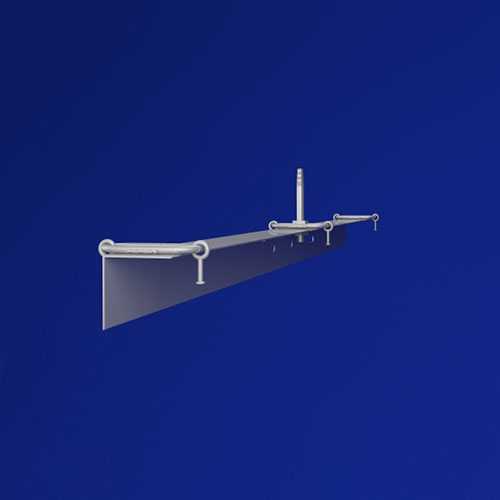

Траверсы ТМ-8 (проект 3.407.1-143.8.8) применяются при установке анкерных промежуточных опор высоковольтных ЛЭП (10 кВ) с целью выполнения двойного крепления проводов при помощи натяжных (изолирующих) подвесок к стойкам типа СВ.
К траверсе ТМ-8 прикреплены специальные серьги серии СРС7-16, каждая из которых находится в одной из шести петель, приваренных к траверсе. Изоляторы типа ШФ10-Г или ШФ20-В, ШС10-Д крепятся на штыри траверсы ТМ-8 специальными колпачками: К-7, К-6, К-9, или же колпачка КП-22. Прочное крепление провода к нужному изолятору производится одним из двух методов вязки: проволочной (ВШ-1) или же спиральной (ПВС).
Хомуты серий Х-1 и Х-42 применяются для крепления траверсы ТМ-8 к стойкам СВ105 и СВ110. Заказываются хомуты серий Х-1 и Х-42 отдельно.
Чертеж
| ПОЗИЦИЯ | НАИМЕНОВАНИЕ ДЕТАЛИ | КОЛИЧЕСТВО | Номер чертежа типового проекта | Габаритные размеры готовой конструкции, мм | МАССА, КГ | Цена, руб |
| 1 | Уголок 90х90х7 | 1 |
3.407.1-143.8.8
|
315 × 300 × 2110
|
26
|
3080
|
| 2 | Петля: круг 16 | 6 | ||||
| 3 | Штырь* Ш-20-2-К-30 | 1 | ||||
| 4 | Болт М16×30 | 2 | ||||
| 5 | Гайка М16 | 2 | ||||
| 6 | Серьга специальная СРС-7-16 ГОСТ 27396-93 | 6 | ||||
| 7 | * - Допускается приварка штыря. | 1 | ||||
| 8 | Вместо установки штыря допускается тавровая сварка круга Ø22. | 1 |
