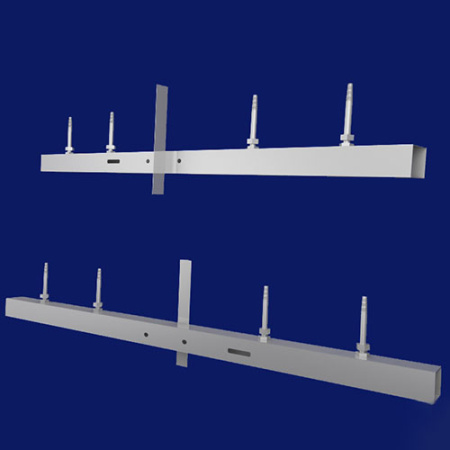

Двойное крепление провода к стойкам (тип СВ105) высоковольтных линий электропередачи выполняется с применением траверсы ТМ-5. В качестве материала для изготовления используют углеродистую сталь, антикоррозийное покрытие - лаковое (битумный лак БТ-577). Производство траверсы ТМ-5 ведется согласно всех норм и правил типового проекта 3.407.1-143.8.5.
Крепление штыревых изоляторов (ШФ20-В, ШФ10-Г, ШС10Д) производится на специальные штыри, расположенные на траверсе ТМ-5, с использованием колпачков определенных типов: КП-22, К-9, К-7 и К-6. Провод к изолятору присоединяется методом спиральной вязки (ПВС) или проволочной (ВШ-1). Хомутом серии Х-1 траверса ТМ-5 прикрепляется к стойке (тип СВ105). Доставка хомута серии Х-1 осуществляется в отдельном порядке.

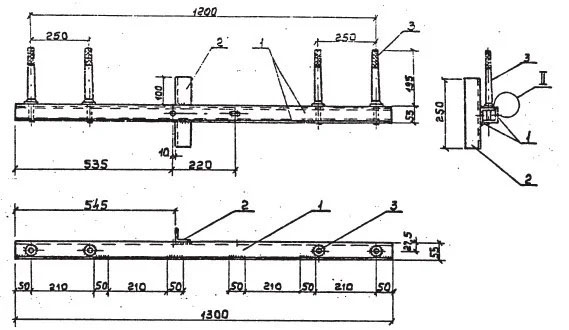

Чертеж
| ПОЗИЦИЯ | НАИМЕНОВАНИЕ ДЕТАЛИ | КОЛИЧЕСТВО | Номер чертежа типового проекта | Габаритные размеры готовой конструкции, мм | МАССА, КГ | Цена, руб |
| 1 | Уголок 50х50х5 | 3 |
3.407.1-143.8.5
|
105 × 350 × 1300
|
17,3
|
1685
|
| 2 | Штырь Ш-24-55-C | 4 |
