Завод "Северозапад" принимает заказы на изготовление шинных, ячейковых, трансформаторных и перемычечных порталов ОРУ по серии 3.407.9.
Разновидности ячейковых порталов
Ячейковая ошинковка имеет разные весовые показатели. Существуют несколько типов ячейковых порталов, рассчитанных на разные степени нагрузки.

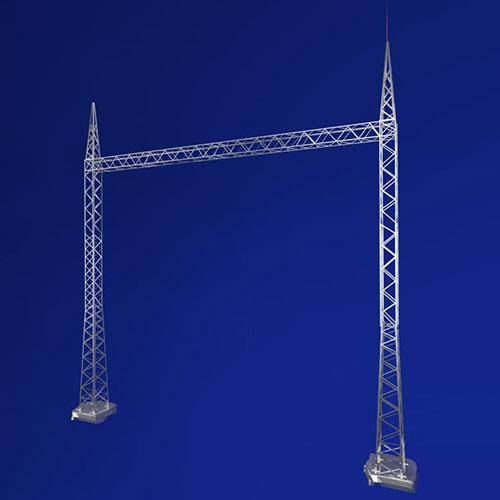

Ячейковый портал 3 ПС-220Я1...3 Ячейковый портал 4 ПС-220Я4 Ячейковый портал 8 ПС-330Я1
Таблица 1 — Портал ячейковый ПС-220 Я1, ПС-220 Я2, ПС-220 Я3
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-220 Я1 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я1 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я1 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я1 | Итого: | 4807 | ||
| ПС-220 Я2 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я2 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я2 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я2 | Доборный элемент ТС-30 | 1 | 51 | 51 |
| ПС-220 Я2 | Тросостойка ТС-29 | 1 | 166 | 166 |
| ПС-220 Я2 | Молниеотвод ТС-22 | 1 | 102 | 102 |
| ПС-220 Я2 | Итого: | 5126 | ||
| ПС-220 Я3 | Стойка ТС-28 | 2 | 436 | 872 |
| ПС-220 Я3 | Стойка ТС-27 | 2 | 1468 | 2936 |
| ПС-220 Я3 | Траверса ТС-26 | 1 | 999 | 999 |
| ПС-220 Я3 | Доборный элемент ТС-30 | 2 | 51 | 102 |
| ПС-220 Я3 | Тросостойка ТС-29 | 2 | 166 | 332 |
| ПС-220 Я3 | Молниеотвод ТС-22 | 1 | 102 | 102 |
| ПС-220 Я3 | Итого: | 5343 | ||
Таблица 2 — Портал ячейковый ПС-220 Я4
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-220 Я4 | Стойка ТС-28 | 3 | 436 | 1308 |
| ПС-220 Я4 | Стойка ТС-27 | 3 | 1468 | 4404 |
| ПС-220 Я4 | Траверса ТС-26 | 2 | 999 | 1998 |
| ПС-220 Я4 | Доборный элемент ТС-30 | 2 | 51 | 102 |
| ПС-220 Я4 | Тросостойка ТС-29 | 3 | 166 | 498 |
| ПС-220 Я4 | Молниеотвод ТС-22 | 2 | 102 | 204 |
| ПС-220 Я4 | Итого: | 8514 | ||
Таблица 3 — Портал ячейковый ПС-330 Я1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Я1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Я1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Я1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 Я1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 Я1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 Я1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 Я1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 Я1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 Я1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 Я1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 Я1 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 Я1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 Я1 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 Я1 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 Я1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 Я1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 Я1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 Я1 | Итого: | 7290,9 | ||
Тяжелые порталы
Предназначены для установки под четыре (иногда шесть) фундамента. Нагрузка на них довольно высока, поэтому используются широкобазные стойки.
Агрегат имеет комбинированную конструкцию:
- нижние части соединены при помощи болтового крепежа
- верхние стойки и траверсы методом сварки.
Легкие порталы
Решетчатые металлоконструкции устанавливаются на одиночные фундаменты. Зачастую для них используются узкобазные стойки, которые предназначены для меньших нагрузок. Целостность установки обеспечивается креплением за счет сварки.
Все ячейковые порталы ОРУ имеют антикоррозионное покрытие. Конструкции для использования в северных и обычных районах отличаются повышенной стойкостью первых к низким температурам, что обусловлено использованием стали разной выносливости.
Показатель минимально удовлетворяемой установку температуры для холодных территорий составляет -55°С, для более теплых -40°С.
Общие технические характеристики конструкций
- Число стоек – 2-6 (в зависимости от нагрузки)
- Тип соединения – болтовое, сварочное, комбинированное
- Высота до траверсы – 11,35 м
- Вес – 1,5-5 т
Различные марки оборудования учитывают весь спектр характеристик, позволяя подобрать подходящую модель под конкретные требования системы. На заводе "Северозапад" возможно изготовление однопролетных или многопролетных носителей с показателями напряжения от 35 до 150 кВ под заказ.
Прайс-лист на ячейковые порталы ОРУ
Вид портала ОРУ |
Элементы портала, шт |
Масса единицы |
Масса всего |
Типовой проект |
Цена, руб |
|
Портал ячейковый пс-35-я4 (для обычных районов)
|
Траверса ТС-1, 2 шт | 270 | 540 | 3.407.2-162 выпуск 1, 2. | 248498 |
| Тросостойка ТС-4, 3 шт | 88 | 264 | |||
| Молниеотвод ТС-5, 1 шт | 35 | 35 | |||
| Доборный элемент ТС-6, 2шт | 22 | 44 | |||
| Стойка ТС-15, 3шт | 403 | 1209 | |||
|
Портал ячейковый пс-35-я1с (для северных районов)
|
Траверса ТС-1С, 1 шт | 270 | 3.407.2-162 выпуск 1, 2 | 127228 | |
| 270 | |||||
| Стойка ТС-15С, 2шт | 403 | 806 | |||
|
Портал ячейковый псл-110-я6 (для обычных районов)
|
Траверса ТС-3, 3 шт | 373 | 3.407.2-162 выпуск 1, 2 | 467410 | |
| 1119 | |||||
|
Стойка ТС-15, 4шт Стойка ТС-16, 4шт |
403 301 |
1612 1204 |
|||
|
Портал ячейковый псл-110-я2с (для северных районов)
|
Траверса ТС-3С, 1 шт | 347 | 347 | 3.407.2-162 выпуск 1, 2. | 218114 |
| Тросостойка ТС-4С, 1 шт | 86 | 86 | |||
| Молниеотвод ТС-5С, 1 шт | 34 | 34 | |||
| Доборный элемент ТС-6С, 1шт | 22 | 22 | |||
| Стойка ТС-15С, 2шт | 403 | 806 | |||
| Стойка ТС-16С, 2шт | 269 | 538 | |||
|
Портал ячейковый псл-110-я7с (для северных районов)
|
Траверса ТС-3С, 3 шт | 347 | 1041 | 3.407.2-162 выпуск 1, 2. | 498294 |
| Тросостойка ТС-4С, 4 шт | 86 | 344 | |||
| Молниеотвод ТС-5С, 2 шт | 34 | 68 | |||
| Доборный элемент ТС-6С, 2шт | 22 | 44 | |||
| Стойка ТС-15С, 4шт | 403 | 1612 | |||
| Стойка ТС-16С, 4шт | 269 | 1076 | |||
|
Портал ячейковый пс-150-я4 (для обычных районов)
|
Траверса ТС-19, 2 шт | 529 | 1058 | 3.407.2-162 выпуск 1, 2. | 569794 |
| Тросостойка ТС-21, 3 шт | 123 | 369 | |||
| Молниеотвод ТС-22, 2 шт | 106 | 212 | |||
| Доборный элемент ТС-6, 2шт | 22 | 44 | |||
| Стойка ТС-15, 3шт | 403 | 1209 | |||
| Стойка ТС-18, 3шт | 627 | 1881 | |||
|
Портал ячейковый пс-150-я2с (для северных районов)
|
Траверса ТС-19С, 1 шт | 528 | 528 | 3.407.2-162 выпуск 1, 2. | 326632 |
| Тросостойка ТС-21С, 1 шт | 123 | 123 | |||
| Молниеотвод ТС-22С, 1 шт | 106 | 106 | |||
| Доборный элемент ТС-6С, 1шт | 22 | 22 | |||
| Стойка ТС-15С, 2шт | 403 | 806 | |||
| Стойка ТС-18С, 2шт | 577 | 1154 | |||
|
Портал ячейковый пс-220-я1 (для обычных районов)
|
Траверса ТС-26, 1 шт | 999 | 3.407.9-149 выпуск 2 | 573286 | |
| 999 | |||||
| Стойка ТС-28, 2шт | 436 | 872 | |||
| Стойка ТС-27, 2шт | 1468 | 2936 |
Продажа порталов открытых распределительных устройств (ОРУ) в Санкт-Петербурге
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
