Завод металлоконструкций "Северозапад" изготавливает под заказ трансформаторные, шинные, ячейковые и перемычечные порталы.
Трансформаторные порталы для северных и южных широт
Трансформаторные порталы имеют мощные держатели-стойки, выполненные из цилиндрических железобетонных труб. Параметры диаметра опор составляют 80 см, а длина – 20 см.
Изготовление агрегата происходит по общему проекту с выдерживанием всех норм. Траверса и стойки разработаны из углового металлопроката в виде крепления решетчатых металлоконструкций при помощи болтовых механизмов.
Нижние отсеки монтируются на четыре мощных подножника. Термостойкий материал позволяет устанавливать трансформаторные порталы ОРУ в широтах, где температура опускается ниже 50°С, а оцинкованные покрытия предотвращают развитие коррозийных процессов.

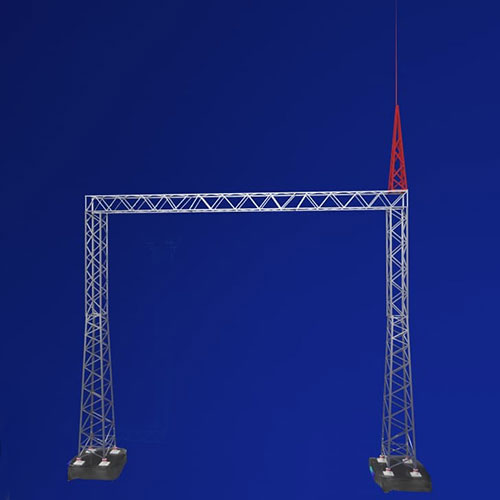

Трансформаторный портал 10 ПС-330Т1
Таблица — Портал трансформаторный ПС-330 Т1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Т1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Т1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Т1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 Т1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 Т1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 Т1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 Т1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 Т1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 Т1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 Т1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 Т1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 Т1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 Т1 | Крепежный элемент П-109 | 2 | 6 | 12 |
| ПС-330 Т1 | Крепежный элемент П-114 | 2 | 8,6 | 17,2 |
| ПС-330 Т1 | Крепежный элемент П-115 | 2 | 8,6 | 17,2 |
| ПС-330 Т1 | Крепежный элемент П-116 | 4 | 6,5 | 26 |
| ПС-330 Т1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 Т1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 Т1 | Итого: | 7307,3 | ||
Разновидности трансформаторных порталов
Предусматривается два типа конструкций, отличающихся набором составляющих элементов.
В комплекцию ПС-330 Т1 входит:
- 2 опорные стойки;
- 1 траверса;
- 25 крепежных элементов разных типов;
- 4 болта;
- 4 шайбы.
Общая масса такой установки составляет 7,3 т. Рассчитана она на напряжение 330 кВ.
В комплекцию ПС-330 Т2 входит:
- 3 опорные стойки;
- 2 траверсы;
- 28 крепежных элементов разных типов;
- 6 болтов;
- 6 шайб.
Вес трансформаторного портала ОРУ составляет 12,3 т.
Предназначен он также для переноса напряжения в 330 кВ, но отличается устойчивостью к поддержанию собственного веса, массы шин, ветровым напорам, давлению образующейся поверх ледяной корки. Подборка необходимого оборудования должна обязательно включать выше перечисленные факторы, а также возможный уровень сейсмической активности местности.
Кроме стандартных вариантов на заводе "Северозапад" возможно изготовление установок под заказ.
