Завод "Северозапад" изготавливает под заказ перемычечные, шинные,
ячейковые и трансформаторные порталы по серии 3.407.9.
Особенности перемычечных порталов
Перемычечные порталы ОРУ предназначены для работы с напряжением в 330 или 500 кВ. Они отличаются техническими характеристиками, в том числе набором входящих в комплекцию элементов.
Установки на 330 кВ имеют 2 или 3 стойки, в зависимости от веса (от 7 до 12 т), высота до траверсы у всех составляет 15 м. Оборудование, рассчитанное на 500 кВ, имеет вес 7-7,5 т, опирается на 2 стойки. Расстояние до траверса составляет 17,5 м. Угловой металлопрокат в качестве соединения решетчатых металлоконструкций болтовым типом крепежа, используемый для производства траверса и стоек, делает установку прочной, устойчивой, не требующей сложного процесса монтирования.

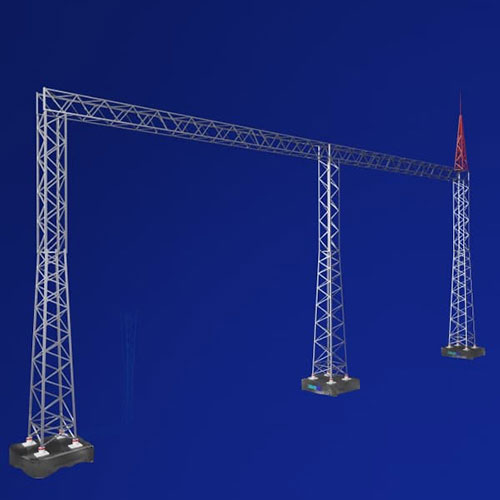

Портал 11 ПС-330Т2 Портал 9 ПС-330Я3-ПС330Я4 Портал 6 ПС-330П1, П2
Таблица 1 — Портал перемычечный ПС-330 П1, ПС-330 П2
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 П1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 П1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 П1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 П1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 П1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 П1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 П1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 П1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 П1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 П1 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П1 | Крепежный элемент П-98 | 3 | 16,2 | 48,6 |
| ПС-330 П1 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 П1 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 П1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 П1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 П1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 П1 | Итого: | 7339,5 | ||
| ПС-330 П2 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П2 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П2 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 П2 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 П2 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 П2 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 П2 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 П2 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П2 | Крепежный элемент П-98 | 3 | 16,2 | 48,6 |
| ПС-330 П2 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 П2 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 П2 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 П2 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 П2 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 П2 | Итого: | 6769,6 | ||
Таблица 2 — Портал трансформаторный ПС-330 Т2
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Т2 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Т2 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Т2 | Траверса П-90 | 2 | 2225 | 4450 |
| ПС-330 Т2 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 Т2 | Крепеэный элемент П-97 | 6 | 20,8 | 124,8 |
| ПС-330 Т2 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 Т2 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 Т2 | Болт П-34 | 6 | 2 | 12 |
| ПС-330 Т2 | Шайба П-35 | 6 | 1 | 6 |
| ПС-330 Т2 | Крепежный элемент П-96 | 6 | 32,1 | 192,6 |
| ПС-330 Т2 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 Т2 | Распорка П-114 | 2 | 8,6 | 17,2 |
| ПС-330 Т2 | Распорка П-115 | 2 | 8,6 | 17,2 |
| ПС-330 Т2 | Распорка П-113 | 4 | 10,8 | 43,2 |
| ПС-330 Т2 | Крепежный элемент П-125 | 12 | 2,6 | 31,2 |
| ПС-330 Т2 | Крепежный элемент П-124 | 3 | 3,7 | 11,1 |
| ПС-330 Т2 | Стойка П-93А | 1 | 791 | 791 |
| ПС-330 Т2 | Стойка П-92А | 1 | 1824 | 1824 |
| ПС-330 Т2 | Итого: | 12266,2 | ||
Таблица 3 — Портал ячейковый ПС-330 Я3, ПС-330 Я4
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Я3 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Я3 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Я3 | Траверса П-90 | 2 | 2225 | 4450 |
| ПС-330 Я3 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 Я3 | Крепежный элемент П-97 | 6 | 20,8 | 124,8 |
| ПС-330 Я3 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 Я3 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 Я3 | Болт П-34 | 6 | 2 | 12 |
| ПС-330 Я3 | Шайба П-35 | 6 | 1 | 6 |
| ПС-330 Я3 | Крепежный элемент П-96 | 6 | 32,1 | 192,6 |
| ПС-330 Я3 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 Я3 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 Я3 | Крепежный элемент П-124 | 3 | 3,7 | 11,1 |
| ПС-330 Я3 | Крепежный элемент П-125 | 12 | 2,6 | 31,2 |
| ПС-330 Я3 | Стойка П-93А | 1 | 791 | 791 |
| ПС-330 Я3 | Стойка П-92А | 1 | 1824 | 1824 |
| ПС-330 Я3 | Итого: | 12212,6 | ||
| ПС-330 Я4 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Я4 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Я4 | Траверса П-90 | 2 | 2225 | 4450 |
| ПС-330 Я4 | Крепежный элемент П-97 | 6 | 20,8 | 124,8 |
| ПС-330 Я4 | Болт П-34 | 6 | 2 | 12 |
| ПС-330 Я4 | Шайба П-35 | 6 | 1 | 6 |
| ПС-330 Я4 | Крепежный элемент П-96 | 6 | 32,1 | 192,6 |
| ПС-330 Я4 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 Я4 | Крепежный элемент П-124 | 3 | 3,7 | 11,1 |
| ПС-330 Я4 | Крепежный элемент П-125 | 12 | 2,6 | 31,2 |
| ПС-330 Я4 | Стойка П-93А | 1 | 791 | 791 |
| ПС-330 Я4 | Стойка П-92А | 1 | 1824 | 1824 |
| ПС-330 Я4 | Итого: | 11642,7 | ||
Преимущества порталов
Агрегат используется как в южных, так и в северных широтах, поскольку в процессе изготовления учитываются особенности той или иной местности. Оборудование для холодной местности выдерживает температуру до -50°С, для обычной можно использовать установки, бесперебойно работающие при -40°С.
Проект перемычечных порталов ОРУ предусматривает:
- развитую конструкцию нижних секций стоек – имея показатели 2800 х 2800 мм, система предназначена на расположение на четырех унифицированных фундаментах;
- широкую базу верхних отсеков стоек – сечение этого участка имеет параметры 1000 х 1000 мм;
- болтовое крепление – стойки и траверсы приспосабливаются болтами в виде решетчатых конструкций;
Для покрытия установок антикоррозийным слоем используются методы холодного, горячего, термодиффузионного оцинкования или грунтования.
Изготовление подобных конструкций на заводе "Северозапад" возможно по индивидуальным заказам.
