Чертеж перемычечного портала 7 ПС-330 П3,П4

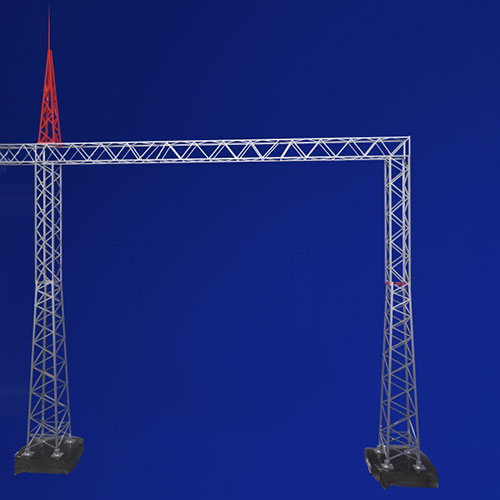

Стальные перемычечные порталы ОРУ 330 кВ ПС-330П4 и ПС-330П3 изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций. Развитую базу имеют нижние секции стоек стальных порталов и монтируются на четыре подножника. По проекту производство порталов ПС-330П4 и ПС-330П3 изготавливаются из стали Вст3пс6. Лакокрасочное и цинковое покрытия выполняют антикоррозийную защиту.
Таблица — Портал перемычечный ПС-330 П3, ПС-330 П4
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 П3 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П3 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П3 | Траверса П-90 | 2 | 2225 | 4450 |
| ПС-330 П3 | Крепежный элемент П-97 | 6 | 20,8 | 124,8 |
| ПС-330 П3 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 П3 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 П3 | Болт П-34 | 6 | 2 | 12 |
| ПС-330 П3 | Шайба П-35 | 6 | 1 | 6 |
| ПС-330 П3 | Крепежный элемент П-96 | 6 | 32,1 | 192,6 |
| ПС-330 П3 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П3 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 П3 | Крепежный элемент П-98 | 6 | 16,2 | 97,2 |
| ПС-330 П3 | Крепежный элемент П-124 | 3 | 3,7 | 11,1 |
| ПС-330 П3 | Крепежный элемент П-125 | 12 | 2,6 | 31,2 |
| ПС-330 П3 | Стойка П-93А | 1 | 791 | 791 |
| ПС-330 П3 | Стойка П-92А | 1 | 1824 | 1824 |
| ПС-330 П3 | Итого: | 12196,6 | ||
| ПС-330 П4 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П4 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П4 | Траверса П-90 | 2 | 2225 | 4450 |
| ПС-330 П4 | Крепежный элемент П-97 | 6 | 20,8 | 124,8 |
| ПС-330 П4 | Болт П-34 | 6 | 2 | 12 |
| ПС-330 П4 | Шайба П-35 | 6 | 1 | 6 |
| ПС-330 П4 | Крепежный элемент П-96 | 6 | 32,1 | 192,6 |
| ПС-330 П4 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П4 | Крепежный элемент П-98 | 6 | 16,2 | 97,2 |
| ПС-330 П4 | Крепежный элемент П-124 | 3 | 3,7 | 11,1 |
| ПС-330 П4 | Крепежный элемент П-125 | 12 | 2,6 | 31,2 |
| ПС-330 П4 | Стойка П-93А | 1 | 791 | 791 |
| ПС-330 П4 | Стойка П-92А | 1 | 1824 | 1824 |
| ПС-330 П4 | Итого: | 11739,9 | ||
