Чертеж перемычечного портала 6ПС-330П1,П2

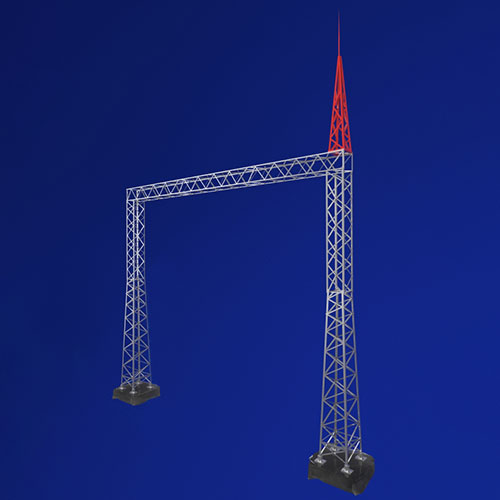

Стальные перемычечные порталы ОРУ 330 кВ ПС-330П2 и ПС-330П1 изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций. Развитую базу имеют нижние секции стоек стальных порталов и монтируются на четыре подножника. По проекту производство порталов ПС-330П2 и ПС-330П1 изготавливаются из стали Вст3пс6. Лакокрасочное и цинковое покрытия выполняют антикоррозийную защиту.
Таблица — Портал перемычечный ПС-330 П1, ПС-330 П2
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 П1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 П1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 П1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 П1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 П1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 П1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 П1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 П1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 П1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 П1 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П1 | Крепежный элемент П-98 | 3 | 16,2 | 48,6 |
| ПС-330 П1 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 П1 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 П1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 П1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 П1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 П1 | Итого: | 7339,5 | ||
| ПС-330 П2 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 П2 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 П2 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 П2 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 П2 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 П2 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 П2 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 П2 | Крепежный элемент П-77 | 4 | 6 | 24 |
| ПС-330 П2 | Крепежный элемент П-98 | 3 | 16,2 | 48,6 |
| ПС-330 П2 | Крепежный элемент П-106 | 2 | 6,8 | 13,6 |
| ПС-330 П2 | Крепежный элемент П-107 | 2 | 7,4 | 14,8 |
| ПС-330 П2 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 П2 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 П2 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 П2 | Итого: | 6769,6 | ||
