Чертеж трансформаторного портала 10 ПС-330Т1

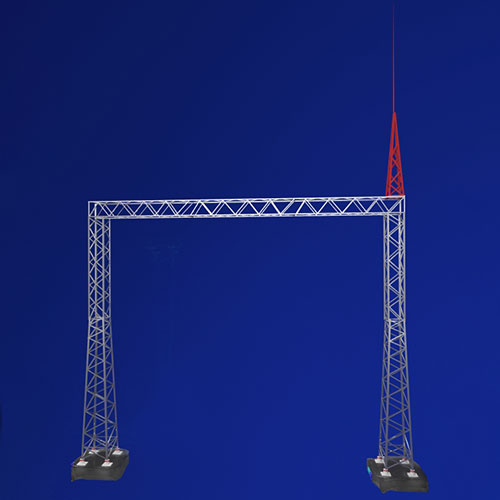

Стальной трансформаторный портал ОРУ 330 кВ ПС-330Т1 изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций. Развитую базу имеют нижние секции стоек стального портала ПС 330 Т1 и монтируются на четыре подножника. По проекту производство портала ПС 330 Т1 изготавливается из стали Вст3пс6. Лакокрасочное и цинковое покрытия выполняют антикоррозийную защиту.
Таблица — Портал трансформаторный ПС-330 Т1
| Марка портала | Стальные элементы портала | Количество, шт. | Масса единицы, кг | Масса всего, кг |
| ПС-330 Т1 | Стойка П-93 | 2 | 596 | 1192 |
| ПС-330 Т1 | Стойка П-92 | 2 | 1492 | 2984 |
| ПС-330 Т1 | Траверса П-90 | 1 | 2225 | 2225 |
| ПС-330 Т1 | Доборный элемент П-95 | 1 | 113,2 | 113,2 |
| ПС-330 Т1 | Тросостойка П-94 | 1 | 344 | 344 |
| ПС-330 Т1 | Молниеотвод П-13 | 1 | 102 | 102 |
| ПС-330 Т1 | Крепежный элемент П-97 | 4 | 20,8 | 83,2 |
| ПС-330 Т1 | Болт П-34 | 4 | 2 | 8 |
| ПС-330 Т1 | Шайба П-35 | 4 | 1 | 4 |
| ПС-330 Т1 | Крепежный элемент П-96 | 4 | 32,1 | 128,4 |
| ПС-330 Т1 | Крепежный элемент П-99 | 1 | 10,7 | 10,7 |
| ПС-330 Т1 | Крепежный элемент П-108 | 2 | 7,9 | 15,8 |
| ПС-330 Т1 | Крепежный элемент П-109 | 2 | 6 | 12 |
| ПС-330 Т1 | Крепежный элемент П-114 | 2 | 8,6 | 17,2 |
| ПС-330 Т1 | Крепежный элемент П-115 | 2 | 8,6 | 17,2 |
| ПС-330 Т1 | Крепежный элемент П-116 | 4 | 6,5 | 26 |
| ПС-330 Т1 | Крепежный элемент П-125 | 8 | 2,6 | 20,8 |
| ПС-330 Т1 | Крепежный элемент П-124 | 2 | 3,7 | 7,4 |
| ПС-330 Т1 | Итого: | 7307,3 | ||
