Применение опоры прямостоечной трубчатой
Для обустройства освещения площадей и крупных автомагистралей требуются опоры с повышенной прочностью. В этой ситуации используются прямостоечные трубчатые опоры. Повышенная несущая способность для этих опор достигается за счёт прямошовных толстых труб, используемых при их изготовлении. Проектными условиями допускается подземный или воздушный метод подсоединения электрокабеля.
Трубчатые несиловые опоры применяются при освещении различных скверов, парков и зон отдыха.
Несиловая прямостоечная опора более легковесная вследствие своих технических и конструктивных особенностей. Также несиловая опора характеризуется простотой в установке. Для обеспечения антикоррозийной защиты изготавливают корпуса несиловых трубчатых опор с оцинкованным покрытием. Стоимость опоры освещения может колебаться в зависимости от её габаритов и материала изготовления.
Светильники опор освещения
На сегодняшний день существуют различные виды светильников для опор. Они отличаются техническими особенностями и дизайном.
Все осветительные приборы трубчатых опор подразделяются на три вида:
- прожектора;
- светильники;
- фонари.
Прожектора отличаются типами используемых ламп и способом светораспределения. Светильники по типу применения бывают классические, парковые или энергосберегающие. Наибольшее распространение получили светильники с плафонами шарообразной формы. Всё большую популярность набирают фонари со светодиодным освещением. Такие светильники характеризуются разнообразным дизайном и возможностью использования различных типов светодиодных ламп.
Благодаря конструкции прямостоечных трубчатых опор на них можно закрепить светильники различных типов и дизайна.
В комплекте к некоторым конструкциям несиловых опор идут кронштейны, с помощью которых световой поток от осветительного устройства можно направить в нужном направлении.
Завод "Северозапад" изготавливает поры трубчатые ОТ 133/108, используемые для монтажа на опору кронштейнов под различные светильники.
Технические характеристики опор ОТ(133/108) прямостоечных (в грунт)
| Обозначение | Диаметры труб | Высота надземной части | Глубина подземной части | Расчетная масса |
| D/d, мм | H, м | Н1, м | m, кг | |
| ОТ(133/108)-5,0-1,5 | 133/108 | 5 | 1,5 | 95 |
| ОТ(133/108)-5,0-2,0 | 133/108 | 5 | 2 | 103 |
| ОТ(133/108)-6,0-1,5 | 133/108 | 6 | 1,5 | 108,2 |
| ОТ(133/108)-6,0-2,0 | 133/108 | 6 | 2 | 115,3 |
| ОТ(133/108)-7,0-1,5 | 133/108 | 7 | 1,5 | 121 |
| ОТ(133/108)-7,0-2,0 | 133/108 | 7 | 2 | 128,1 |
| ОТ(133/108)-8,0-1,5 | 133/108 | 8 | 1,5 | 131 |
| ОТ(133/108)-8,0-2,0 | 133/108 | 8 | 2 | 138,1 |
| ОТ(133/108)-9,0-1,5 | 133/108 | 9 | 1,5 | 146 |
| ОТ(133/108)-9,0-2,0 | 133/108 | 9 | 2 | 154 |
Технические характеристики ОТ(133/108)ф - с фланцевым соединением опоры и закладного элемента (фундаментного блока)
| Обозначение | Диаметры труб | Высота надземной части | Размер опорного фланца | Расчетная масса |
| D/d, мм | H, м | AxB, мм | m, кг | |
| ОТ(133/108)ф-5,0 | 133/108 | 5 | 300х300 | 83 |
| ОТ(133/108)ф-6,0 | 133/108 | 6 | 300х300 | 89 |
| ОТ(133/108)ф-7,0 | 133/108 | 7 | 300х300 | 102,5 |
| ОТ(133/108)ф-8,0 | 133/108 | 8 | 300х300 | 114 |
| ОТ(133/108)ф-9,0 | 133/108 | 9 | 300х300 | 126 |

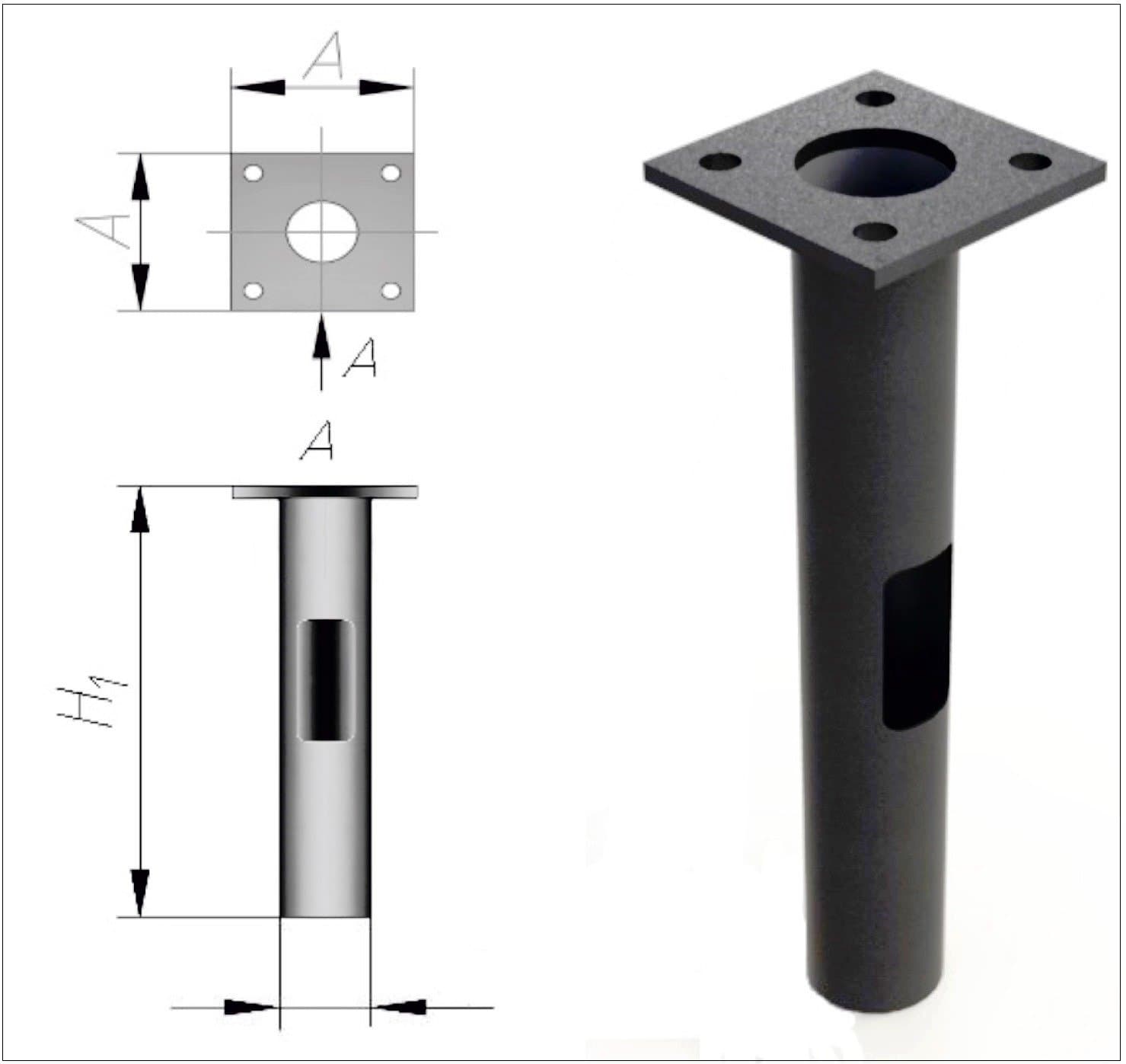

Фундаментный блок ФБ
Технические характеристики ФБ фундаментного блока (закладной элемент)
| Обозначение | Диаметр трубы | Высота | Размер опорного фланца | Расчетная масса |
| D, мм | h, м | AxB, мм | m, кг | |
| ФБ-0,133-1,5 | 133 | 1,5 | 300х300 | 30 |
| ФБ-0,133-2,0 | 133 | 2 | 300х300 | 37,2 |
| ФБ-0,159-0,8 | 159 | 0,8 | 300х300 | 19 |
| ФБ-0,159-1,0 | 159 | 1 | 300х300 | 23 |
| ФБ-0,159-1,5 | 159 | 1,5 | 300х300 | 32 |
| ФБ-0,159-2,0 | 159 | 2 | 300х300 | 41 |
| ФБ-0,159-2,5 | 159 | 2,5 | 300х300 | 49,6 |
