Компенсаторы прямоугольные трехлинзовые ПГВУ

Цена по запросу

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

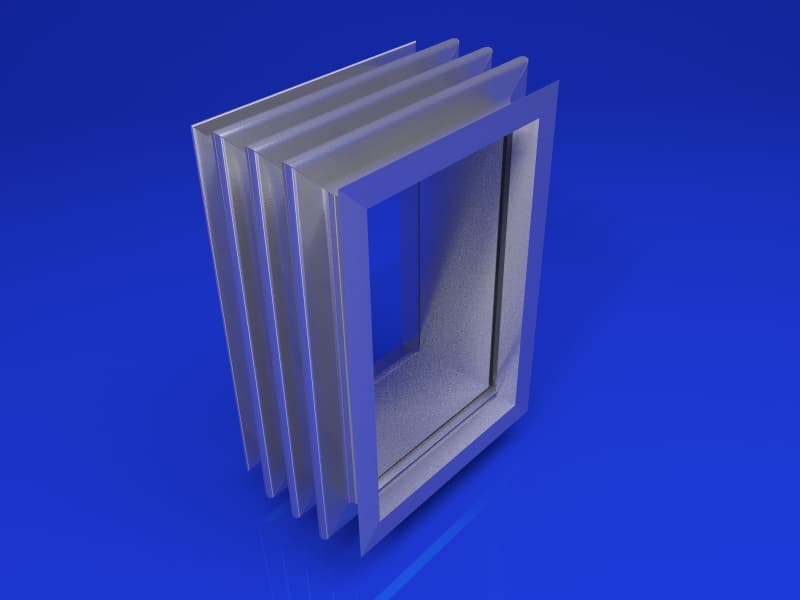

Компенсаторы трехлинзовые прямоугольные ПГВУ 2-е исполнение

Трехлинзовый компенсатор 3-2

Чертеж компенсатора трехлинзового прямоугольного ПГВУ

Чертеж трехлинзового комп

Характеристики компенсаторов трехлинзовых прямоугольных ПГВУ

Обозначение компенсатора с профилем линз		Условный проход Ду мм	Давление МПа	Масса,кг
Обозначение компенсатора с профилем линз				Профиль линзы
Одноволновой	Двухволновой			Одноволновой
Одноволновой	Двухволновой			1 исп.	2 исп.
01 ПГВУ 248-86	50 ПГВУ 248-86	300x400	до 0,015	28	41
02 ПГВУ 248-86	51 ПГВУ 248-86	300x500		32	47
03 ПГВУ 248-86	52 ПГВУ 248-86	300x600		35	52
04 ПГВУ 248-86	53 ПГВУ 248-86	400x500		35	52
05 ПГВУ 248-86	54 ПГВУ 248-86	400x600		39	58
06 ПГВУ 248-86	55 ПГВУ 248-86	400x800		46	68
07 ПГВУ 248-86	56 ПГВУ 248-86	500x600		43	63
08 ПГВУ 248-86	57 ПГВУ 248-86	500x800		50	74
09 ПГВУ 248-86	58 ПГВУ 248-86	500x1000		53	87
10 ПГВУ 248-86	59 ПГВУ 248-86	600x800		54	79
11 ПГВУ 248-86	60 ПГВУ 248-86	600x1000		62	92
12 ПГВУ 248-86	61 ПГВУ 248-86	600x1200		69	102
13 ПГВУ 248-86	62 ПГВУ 248-86	800x1000		69	102
14 ПГВУ 248-86	63 ПГВУ 248-86	800x1200		76	111
15 ПГВУ 248-86	64 ПГВУ 248-86	800x1600		91	133
16 ПГВУ 248-86	65 ПГВУ 248-86	1000x1200		84	122
17 ПГВУ 248-86	66 ПГВУ 248-86	1050x1350		91	133
18 ПГВУ 248-86	67 ПГВУ 248-86	1000x1600		99	143
19 ПГВУ 248-86	68 ПГВУ 248-86	1000x2000		114	165
20 ПГВУ 248-86	69 ПГВУ 248-86	1200x1600		106	154
21 ПГВУ 248-86	70 ПГВУ 248-86	1200x2000		----	175
22 ПГВУ 248-86	71 ПГВУ 248-86	1200x2400		----	197
23 ПГВУ 248-86	72 ПГВУ 248-86	1500x2750		----	232
24 ПГВУ 248-86	73 ПГВУ 248-86	1600x2000		----	197
25 ПГВУ 248-86	74 ПГВУ 248-86	1600x2400		----	219
26 ПГВУ 248-86	75 ПГВУ 248-86	1600x3200		----	262
27 ПГВУ 248-86	76 ПГВУ 248-86	2000x2400		----	240
28 ПГВУ 248-86	77 ПГВУ 248-86	2000x3200		----	283
29 ПГВУ 248-86	78 ПГВУ 248-86	2000x4000		----	326
30 ПГВУ 248-86	79 ПГВУ 248-86	2400x3200		----	307
31 ПГВУ 248-86	80 ПГВУ 248-86	2400x4000		----	347
32 ПГВУ 248-86	81 ПГВУ 248-86	2500x4300		----	369
33 ПГВУ 248-86	82 ПГВУ 248-86	2500x5000		----	407
34 ПГВУ 248-86	83 ПГВУ 248-86	25005500		----	434
35 ПГВУ 248-86	84 ПГВУ 248-86	2500x6800		----	503
36 ПГВУ 248-86	85 ПГВУ 248-86	2500x7500		----	541
37 ПГВУ 248-86	86 ПГВУ 248-86	2700x6000		----	471
38 ПГВУ 248-86	87 ПГВУ 248-86	2800x4000		----	369
39 ПГВУ 248-86	88 ПГВУ 248-86	3000x4300		----	396
40 ПГВУ 248-86	89 ПГВУ 248-86	3000x6000		----	488
41 ПГВУ 248-86	90 ПГВУ 248-86	3500x7000		----	568
42 ПГВУ 248-86	91 ПГВУ 248-86	4000x7000		----	595
43 ПГВУ 248-86	92 ПГВУ 248-86	4000x10000		----	756
44 ПГВУ 248-86	93 ПГВУ 248-86	4600x9800		----	777
45 ПГВУ 248-86	94 ПГВУ 248-86	5000x5000		----	541
46 ПГВУ 248-86	95 ПГВУ 248-86	5000x7500		----	675
47 ПГВУ 248-86	96 ПГВУ 248-86	5000x10000		----	810
48 ПГВУ 248-86	97 ПГВУ 248-86	7500x10000		----	927
49 ПГВУ 248-86	98 ПГВУ 248-86	7850х8000		----	857
