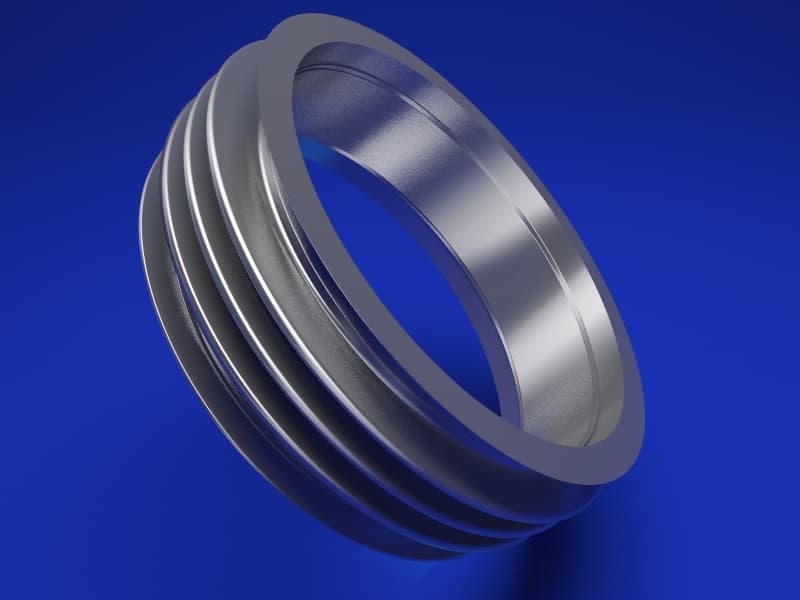

Компенсатор круглый ПГВУ трехлинзовый

Цена по запросу

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж компенсатора круглого ПГВУ трехлинзового

Чертеж трехлинзового компенсатора

Компенсатор круглый трехлинзовый для газовоздухопроводов

		Размеры в мм
Обозначение	Проход условный Dy	D*	Dн*	Dr*	Dф*	Компенсирующая cпособность ?, мм	Жесткость линз компенсатора Ксж, кН/мм(кгс/мм)	Масса, кг
								Исп. 1	Исп. 2
01 ПГВУ 244-92	200	384	219	232			0,14(14)	19,7
2	250	438	273	286			0,16(16)	23,6
3	300	490	325	338		±45	0,19(19)	27,9
4	350	542	377	390			0,21(21)	32,2
5	400	590	426	438			0,24(24)	36,2
6	450	644	480	492	-		0,27(27)	40,3	¯
7	500	694	530	542			0,3(30)	44,3
8	600	794	630	642			0,35(35)	52,2
9	700	884	720	732			0,39(39)	59,2
10	800	984	820	832		±54	0,44(44)	67,1
11	900	1084	920	932			0,49(49)	74,9
12	1000	1184	1020	1032			0,54(54)	82,8
13	1100	1284	1120	1132	1258		0,59(59)	90,6	133
14	1200	1384	1220	1232	1358		0,64(64)	98,7	145,2
15	1300	1484	1320	1332	1458		0,69(69)	106,5	155,2
16	1400	1584	1420	1432	1558		0,74(74)	114,4	166,3
17	1500	1684	1520	1532	1658		0,77(77)	122,3	177,4
18	1600	1784	1620	1632	1758		0,84(84)	130,1	184,8
19	1800	1984	1820	1832	1958		0,94(94)	145,9	210,9
20	2000	2184	2020	2032	2158	±57	1,04(104)	161,7	233,2
21	2200	2384	2220	2232	2358		1,14(114)	177,5	254,8
22	2400	2584	2420	2432	2558		1,23(123)	197,3	277,5
23 ПГВУ 244-92	2500	2684	2520	2532	2658		1,27(127)	201,1	288,9
24 ПГВУ 244-92	2600	2784	2620	2632	2758		1,32(132)	209	300,6
25	2800	2984	2820	2832	2958		1,43(143)	224,8	322,2
26	3000	3184	3020	3032	3158		1,52(152)	240,6	344,4
27	3200	3384	3220	3232	3358		1,63(163)	256,9	367,3
28	3400	3584	3420	3432	3558		1,73(173)	272,1	388,9
29	3600	3784	3620	3632	3758		1,83(183)	278,9	411,2
30	3800	3984	3820	3832	3958		1,93(193)	303,6	433,4
31	4000	4184	4020	4032	4158	±57	2,03(203)	319,4	455,7
32	4200	4384	4220	4232	4358		2,13(213)	335,2	478
33	4400	4584	4420	4432	4558		2,23(223)	351	500,1
34	4600	4784	4620	4632	4758		2,33(233)	366,7	522,4
35	4800	4984	4820	4832	4958		2,43(243)	382,5	544,8
36	5000	5184	5020	5032	5158		2,53(253)	398,3	5,66,9
37	5200	5384	5220	5232	5358		2,63(263)	417,1	592,3
38	5600	5784	5620	5632	5758		2,82(282)	448,3	635,9
39	5800	5984	5820	5832	5958		2,92(292)	461,7	656,4
40 ПГВУ 244-92	6000	6184	6020	6032	6158		3,02(302)	477,6	678,6
	Усилие сжатия компенсатора: R=Ксж*?1, кН(кг)
	?1 - компенсирующая способность одной линзы, мм
