Чертеж компенсатора круглого ПГВУ однолинзового

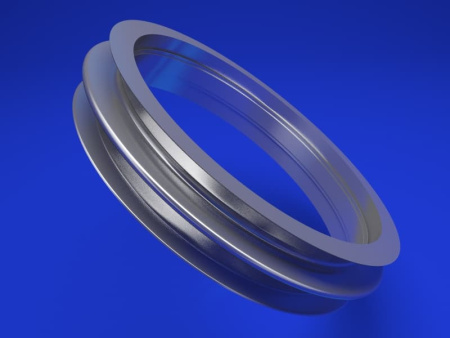

Компенсатор круглый однолинзовый для газовоздухопроводов
| Размеры в мм | Таблица1 | ||||||||
| Обозначение | Проход условный Dy | D* | Dн* | Dr* | Dф* | Компенсирующая cпособность ?, мм | Жесткость линз компенсатора Ксж, кН/мм(кгс/мм) | Масса, кг | |
| Исп. 1 | Исп. 2 | ||||||||
| 01 ПГВУ 242-92 | 200 | 384 | 219 | 232 | 0,14(14) | 8,3 | - | ||
| 2 | 250 | 438 | 273 | 286 | 0,16(16) | 10,3 | |||
| 3 | 300 | 490 | 325 | 338 | ±15 | 0,19(19) | 12,1 | ||
| 4 | 350 | 542 | 377 | 390 | - | 0,21(21) | 14,3 | ||
| 5 | 400 | 590 | 426 | 438 | 0,24(24) | 15,6 | |||
| 6 | 450 | 644 | 480 | 492 | 0,27(27) | 17,5 | |||
| 7 | 500 | 694 | 530 | 542 | 0,3(30) | 19,2 | |||
| 8 | 600 | 794 | 630 | 642 | 0,35(35) | 22,5 | |||
| 9 | 700 | 884 | 720 | 732 | 0,39(39) | 25,7 | |||
| 10 | 800 | 984 | 820 | 832 | 0,44(44) | 29,2 | |||
| 11 | 900 | 1084 | 920 | 932 | 0,49(49) | 32,6 | |||
| 12 | 1000 | 1184 | 1020 | 1032 | ±18 | 0,54(54) | 36,1 | ||
| 13 | 1100 | 1284 | 1120 | 1132 | 1246 | 0,59(59) | 39,9 | 78,5 | |
| 14 | 1200 | 1384 | 1220 | 1232 | 1346 | 0,64(64) | 43 | 85 | |
| 15 | 1300 | 1484 | 1320 | 1332 | 1446 | 0,69(69) | 46,5 | 91,4 | |
| 16 | 1400 | 1584 | 1420 | 1432 | 1546 | 0,74(74) | 50 | 97,7 | |
| 17 | 1500 | 1684 | 1520 | 1532 | 1658 | ±19 | 0,77(77) | 53,4 | 104,1 |
| 18 | 1600 | 1784 | 1620 | 1632 | 1748 | 0,84(84) | 58,9 | 110,6 | |
| 19 | 1800 | 1984 | 1820 | 1832 | 1948 | 0,94(94) | 63,8 | 123,5 | |
| 20 | 2000 | 2184 | 2020 | 2032 | 2148 | 1,04(104) | 70,7 | 136,4 | |
| 21 | 2200 | 2384 | 2220 | 2232 | 2348 | 1,14(114) | 77,6 | 149,3 | |
| 22 | 2400 | 2584 | 2420 | 2432 | 2548 | 1,23(123) | 84,6 | 162 | |
| 23 ПГВУ 242-92 | 2500 | 2684 | 2520 | 2532 | 648 | 1,27(127) | 88 | 186,5 | |
| 24 ПГВУ 242-92 | 2600 | 2784 | 2620 | 2632 | 2746 | 1,32(132) | 91,4 | 175 | |
| 2946 | |||||||||
| 25 | 2800 | 2984 | 2820 | 2832 | 2946 | 1,43(143) | 98,4 | 187,9 | |
| 26 | 3000 | 3184 | 3020 | 3032 | 3146 | 1,52(152) | 104,5 | 200,5 | |
| 27 | 3200 | 3384 | 3220 | 3232 | 3346 | 1,63(163) | 112,2 | 213,5 | |
| 28 | 3400 | 3584 | 3420 | 3432 | 3546 | 1,73(173) | 119,2 | 220,4 | |
| 29 | 3600 | 3784 | 3620 | 3632 | 3746 | 1,83(183) | 126,1 | 239,3 | |
| 30 | 3800 | 3984 | 3820 | 3832 | 3946 | 1,93(193) | 132,9 | 250,3 | |
| 31 | 4000 | 4184 | 4020 | 4032 | 4146 | ±19 | 2,03(203) | 139,9 | 264,9 |
| 32 | 4200 | 4384 | 4220 | 4232 | 4346 | 2,13(213)_ | 140,5 | 277,8 | |
| 33 | 4400 | 4584 | 4420 | 4432 | 4546 | 2,23(223) | 153,7 | 290,6 | |
| 34 | 4600 | 4784 | 4620 | 4632 | 4746 | 2,33(233) | 164,6 | 305,5 | |
| 35 | 4800 | 4984 | 4820 | 4832 | 4946 | 2,43(243) | 167,6 | 310,4 | |
| 36 | 5000 | 5184 | 5020 | 5032 | 5146 | 2,53(253) | 174,5 | 329,3 | |
| 37 | 5200 | 5384 | 5220 | 5232 | 5346 | 2,63(263) | 182,4 | 342,3 | |
| 38 | 5600 | 5784 | 5620 | 5632 | 5746 | 2,82(282) | 190,2 | 367,9 | |
| 39 | 5800 | 5984 | 5820 | 5832 | 5946 | 2,92(292) | 202,2 | 380,8 | |
| 40 ПГВУ 242-92 | 6000 | 6184 | 6020 | 6032 | 6146 | 3,02(302) | 209,2 | 393,7 | |
| Усилие сжатия компенсатора: R=Ксж*?1, кН(кг) | |||||||||
| ?1 - компенсирующая способность одной линзы, мм | |||||||||
