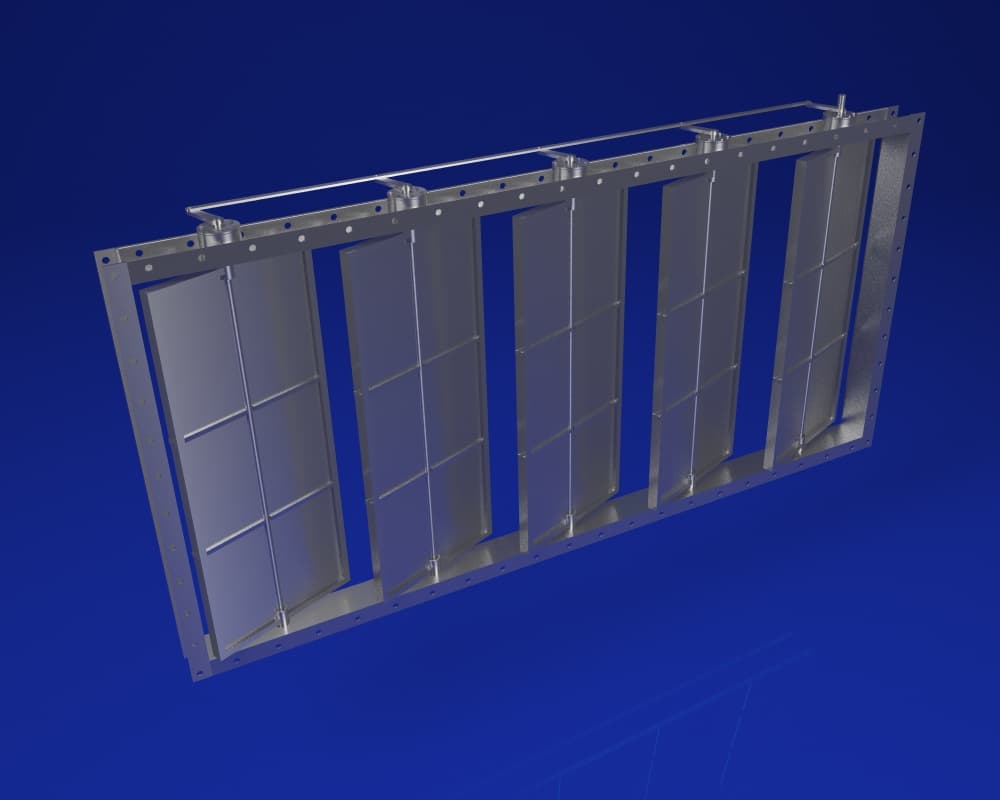

Клапан прямоугольный пятиосный

от

51 850 руб./шт

Варианты цен

51 850 руб./шт

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

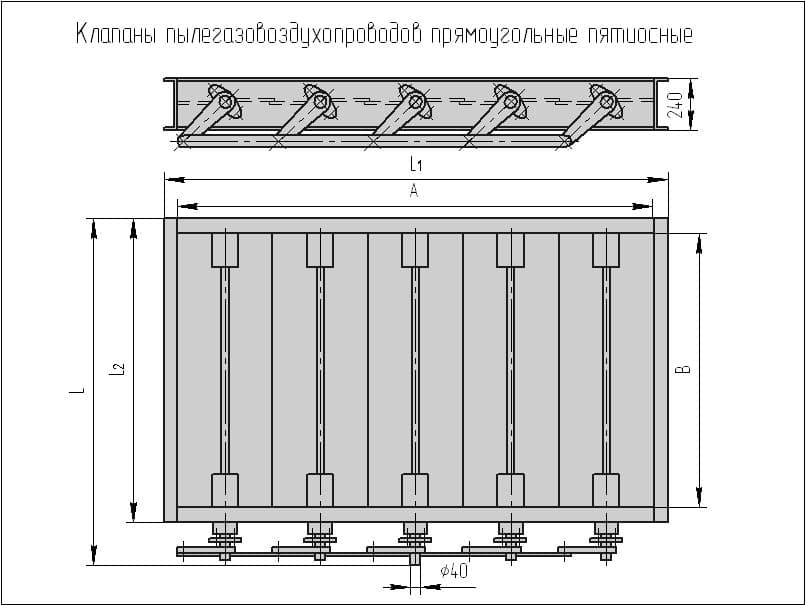

Чертеж клапана прямоугольного пятиосного

Чертеж клапана 5-ти осного

Клапаны ПГВУ 299-80 прямоугольного сечения, пятиосные

Обозначение клапана ПГВУ	Услов.проход Ду	L	L1	L2	h	Тип механизма
02 ПГВУ 298-80	1600х1000	1322	1746	1140	180	МЭО(Ф)-250
03 ПГВУ 298-80	1600х1200	1522	1746	1340	180	МЭО(Ф)-250
04 ПГВУ 298-80	1600х1400	1722	1746	1540	180	МЭО(Ф)-250
05 ПГВУ 298-80	1600х1600	1932	1746	1750	180	МЭО(Ф)-250
06 ПГВУ 298-80	1800х900	1242	1983	1080	240	МЭО(Ф)-250
07 ПГВУ 298-80	1800х1000	1342	1983	1180	240	МЭО(Ф)-250
08 ПГВУ 298-80	1800х1200	1542	1983	1380	240	МЭО(Ф)-250
09 ПГВУ 298-80	1800х1400	1742	1983	1580	240	МЭО(Ф)-250
10 ПГВУ 298-80	1800х1800	2142	1983	1980	240	МЭО(Ф)-250
11 ПГВУ 298-80	2000х1000	1342	2140	1180	240	МЭО(Ф)-250
12 ПГВУ 298-80	2000х1200	1642	2140	1480	240	МЭО(Ф)-250
14 ПГВУ 298-80	2000х1600	1942	2140	1780	240	МЭО(Ф)-250
15 ПГВУ 298-80	2000х1800	2142	2140	1980	240	МЭО(Ф)-630
16 ПГВУ 298-80	2000х2000	2342	2140	2180	240	МЭО(Ф)-630

ПГВУ 299-80 (прямоугольный пятиосный):

Обозначение	Усл. Проход, Ду	L	L1	L2	h	Крут. момент на валу клапана, Н.м	Масса, кг
02 ПГВУ 298-80	1600×1000	1323	1747	1140	180	156	312
03 ПГВУ 298-80	1600×1200	1523	1747	1340	180	186	346
04 ПГВУ 298-80	1600×1400	1723	1747	1540	180	225	409
05 ПГВУ 298-80	1600×1600	1933	1747	1750	180	260	446
06 ПГВУ 298-80	1800×900	1243	1984	1080	240	165	336
07 ПГВУ 298-80	1800×1000	1343	1984	1180	240	190	394
08 ПГВУ 298-80	1800×1200	1543	1984	1380	240	230	436
09 ПГВУ 298-80	1800×1400	1743	1984	1580	240	270	485
10 ПГВУ 298-80	1800×1800	2143	1984	1980	240	350	610
11 ПГВУ 298-80	2000×1000	1343	2141	1180	240	210	417
12 ПГВУ 298-80	2000×1200	1643	2141	1480	240	250	507
14 ПГВУ 298-80	2000×1600	1943	2141	1780	240	340	597
15 ПГВУ 298-80	2000×1800	2143	2141	1980	240	380	645
16 ПГВУ 298-80	2000×2000	2343	2141	2180	240	470	699

Клапаны пылегазовоздухопроводов прямоугольные пятиосные

Обозначение	Условный проход	А	В	L	L¹	L²	Крутящий момент на валу клапана, Н.м	Масса, кг	Цена руб. (с НДС)
01ПГВУ299-80	2200x1200	2206	1200	1542	2386	1380	250	539	51 850
02ПГВУ299-80	2200x1400	2206	1400	1742	2386	1580	300	572	103 700
03ПГВУ299-80	2200x1600	2206	1600	1942	2386	1780	350	646	112 300
04ПГВУ299-80	2200x1800	2206	1800	2142	2386	1980	400	721	119 700
05ПГВУ299-80	2200х2000	2206	2000	2342	2386	2180	450	780	129 000
06ПГВУ299-80	2400x1200	2400	1200	1542	2580	1380	300	582	107 000
07ПГВУ299-80	2400x1400	2400	1400	1742	2580	1580	350	700	122 400
08ПГВУ299-80	2400x1600	2400	1600	1942	2580	1780	400	750	130 800
09ПГВУ299-80	2400x1800	2400	1800	2142	2580	1980	450	781	135 000
10ПГВУ299-80	2400х2000	2400	2000	2342	2580	2180	500	848	155 280

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
