Клапаны дроссельные ДХК
Дроссельные клапаны с кронштейном для холодного газа и воздуха с t до +100 °С. Диаметр условного прохода Ду=100÷2600 мм. Рабочее давление: 0,25 МПа для Ду=100...300 мм; 0,10 МПа для Ду>350 мм.
Исполнение клапана |
Вес, кг |
Исполнение клапана |
Вес, кг |
| ДХК-100 | 13 | ДХК-800 | 260 |
| ДХК-125 | 20 | ДХК-900 | 390 |
| ДХК-150 | 24 | ДХК-1000 | 440 |
| ДХК-200 | 34 | ДХК-1100 | 488 |
| ДХК-250 | 42 | ДХК-1200 | 520 |
| ДХК-300 | 65 | ДХК-1400 | 620 |
| ДХК-350 | 76 | ДХК-1600 | 825 |
| ДХК-400 | 92 | ДХК-1800 | 1045 |
| ДХК-450 | 102 | ДХК-2000 | 1270 |
| ДХК-500 | 138 | ДХК-2200 | 1395 |
| ДХК-600 | 169 | ДХК-2400 | 1550 |
| ДХК-700 | 215 |

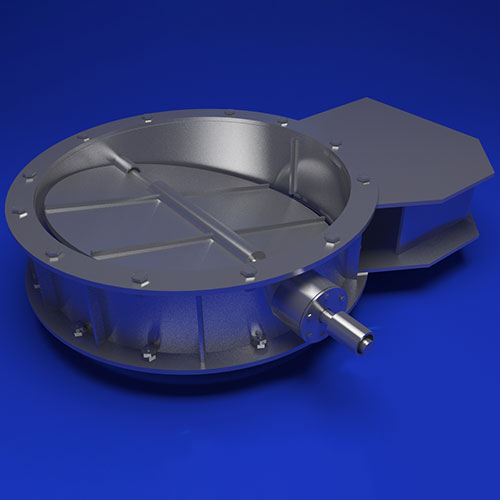

Клапан ДХК - с кронштейном (площадкой) для установки исполнительного механизма МЭО для холодных газов и воздуха с температурой до 100 °С
|
типоразмер |
ДХК-100 |
ДХК-125 |
ДХК-150 |
ДХК-200 |
ДХК-250 |
ДХК-300 |
ДХК-350 |
ДХК-400 |
|
F, м2 |
0,0062 |
0,0077 |
0,0124 |
0,0228 |
0,0388 |
0,0537 |
0,0791 |
0,1064 |
|
Масса, кг |
13,2 |
20 |
23 |
35 |
41 |
62,3 |
76 |
91,5 |
