Заглушки исполнение 2

Цена по запросу

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж заглушки исполнение 2

чертеж заглушки-2

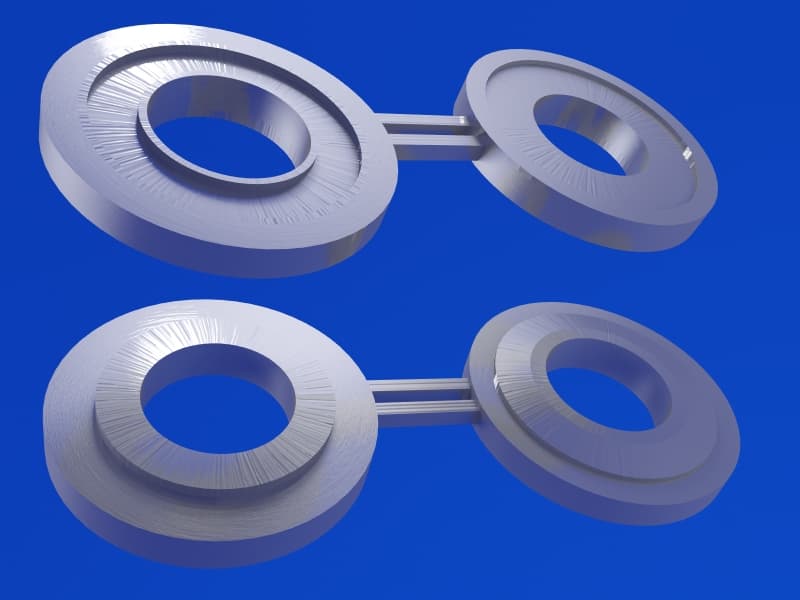

Заглушки поворотные исполнение 2 стальные состоят из двух частей — одна из которых используется на трубопроводах с целью перекрытия потока среды, другая для открытия. Данный вид продукции предназначен для трубопроводных конструкций нефтяной, газовой, нефтехимической, химической, нефтеперерабатывающей и схожих отраслей промышленности.

Заглушку поворотную устанавливают между фланцами (размеры по ГОСТ 12815), поэтому они полностью соответствуют размерам фланцев и их исполнениям.

Исполнение 2: заглушки поворотные выступ-впадина на условное давление 4,0 до 10,0 МПа (40–100 кгс/см2).

Заглушки поворотные исполнение 2 выступ-впадина на условное давление 4,0 МПа размеры:

Dy	D	D1	D2	d1	d2	A	B	b	b1	h	h1	h2	d	Масса
50	102	88	87	48	46	125	50	11	16	2	4	3	10	1,5
80	133	121	120	78	76	160	50	13	18	2	4	3	10	3
100	158	150	149	96	94	190	60	15	20	2	4	3	10	4,5
150	212	204	203	145	142	250	70	20	25	2	4	3	10	10,5
200	285	260	259	200	196	320	75	25	30	2	4	3	10	20,5
250	345	313	312	252	244	385	80	25	30	2	4	3	16	29
300	410	364	363	301	294	450	80	25	32	3	5	4	16	42
350	465	422	421	351	344	510	80	29	36	3	5	4	16	61
400	535	474	473	398	390	585	105	33	40	3	5	4	16	91
500	615	576	575	495	490	670	100	43	50	3	5	4	20	147

Заглушки поворотные исполнение 2 выступ-впадина на условное давление 6,3 МПа размеры:

Dy	D	D1	D2	d1	d2	A	B	b	b1	h	h1	h2	d	Масса
25	68	58	57	25	22	100	40	11	16	2	4	3	10	0,7
50	102	88	87	47	46	135	50	13	18	2	4	3	10	2
80	133	121	120	77	76	170	50	17	22	2	4	3	10	3,5

Заглушки поворотные исполнение 2 выступ-впадина на условное давление 10,0 МПа размеры:

Dy	D	D1	D2	d1	d2	A	B	b	b1	h	h1	h2	d	Масса
50	102	88	87	45	46	155	50	15	20	2	4	3	10	2
80	133	121	120	75	76	180	50	19	24	2	4	3	10	4
100	158	150	149	92	94	210	60	23	28	2	4	3	10	6,5

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
