Заглушки исполнение 1

Цена по запросу

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Чертеж заглушки исполнение 1

чертеж заглушки № 1

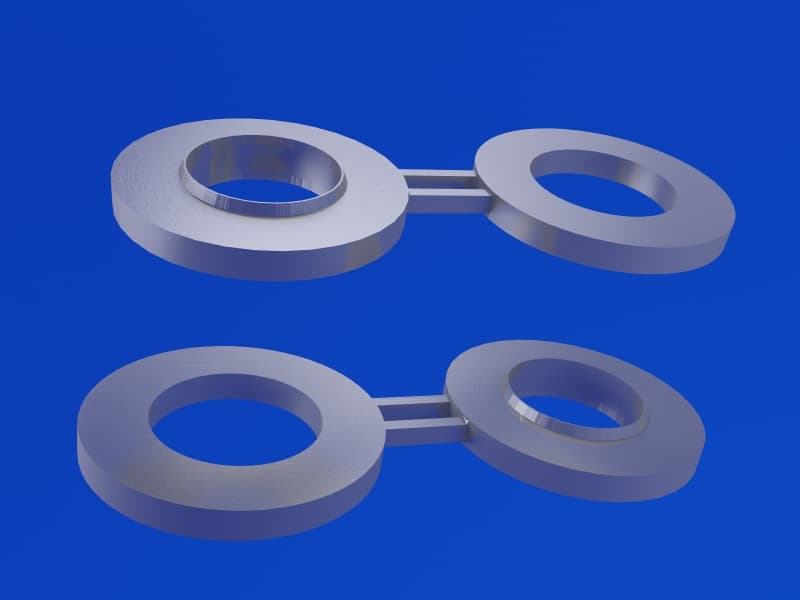

Заглушки поворотные исполнение 1 стальные состоят из двух частей — одна из которых используется на трубопроводах с целью перекрытия потока среды, другая для открытия. Данный вид продукции предназначен для трубопроводных конструкций нефтяной, газовой, нефтехимической, химической, нефтеперерабатывающей и схожих отраслей промышленности.

Заглушку поворотную устанавливают между фланцами (размеры по ГОСТ 12815), поэтому они полностью соответствуют размерам фланцев и их исполнениям.

Исполнение 1: заглушки поворотные с соединительным выступом на условное давление 1,6–4,0 МПа (16–40 кгс/см2).

Заглушки поворотные исполнение 1 с соединительным выступом на условное давление 1,6 МПа размеры:

Dy	D	d1	d2	A	B	b	b1	h	d	Масса
80	133	78	76	160	50	12	16	2	10	2,5
100	158	96	94	180	60	12	16	2	10	3,5
150	212	146	142	240	70	14	18	2	10	6
200	268	202	196	295	75	18	22	2	10	12,5
250	320	254	244	355	80	21	25	2	10	20
300	370	303	294	410	80	22	28	3	10	28
350	430	351	344	470	80	24	30	3	16	41,5
400	482	398	390	525	80	26	32	3	16	55
500	585	501	490	650	85	30	36	3	16	90
700	800	692	680	840	100	37	45	4	20	206

Заглушки поворотные исполнение 1 с соединительным выступом на условное давление 2,5 МПа размеры:

Dy	D	d1	d2	A	B	b	b1	h	d	Масса
200	278	202	196	310	75	21	25	2	10	16
250	335	254	244	370	80	24	28	2	10	26
300	390	303	294	430	80	24	30	3	16	35
350	450	351	344	490	80	26	32	3	16	50
400	505	398	390	550	90	30	36	3	16	72
500	615	500	490	660	90	34	40	3	16	124

Заглушки поворотные исполнение 1 с соединительным выступом на условное давление 4,0 МПа размеры:

Dy	D	d1	d2	A	B	b	b1	h	d	Масса
50	102	48	46	125	50	12	16	2	10	1,5
80	133	78	76	160	50	14	18	2	10	3
100	158	96	94	190	60	16	20	2	10	4,5
150	212	145	142	250	70	21	25	2	10	10
200	285	200	196	320	75	26	30	2	16	21
250	345	252	244	385	80	26	30	2	16	30
300	410	301	294	450	80	26	32	3	16	43
350	465	351	344	510	80	30	36	3	16	62
400	535	398	390	585	105	34	40	3	16	94
500	615	495	490	670	105	44	50	3	20	148

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
