ОСТ 34 10 762-97 распространяется на сварные равнопроходные тройники из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций.
Стандарт соответствует требованиям «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-94, утвержденным Госгортехнадзором РФ.
Сварные равнопроходные тройники предназначены для применения на трубопроводах, на которые распространяются РД 03-94. Допускается применение сварных равнопроходных тройников по настоящему стандарту для изготовления трубопроводов по СНиП 3.05.05-84, утвержденным Госстроем СССР.

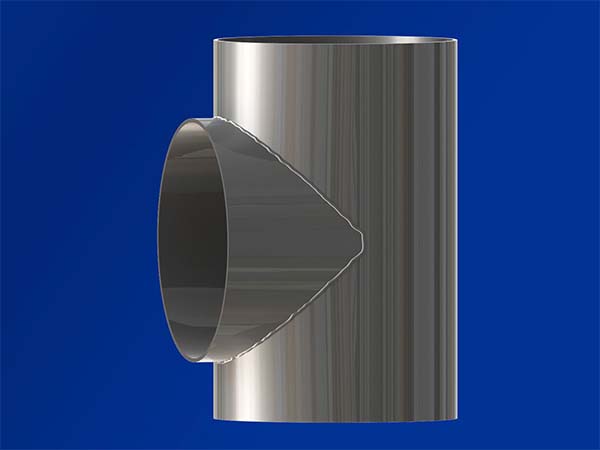

Чертеж тройника сварного равнопроходного ОСТ 34.10.762-97
Обозначение тройника |
Исп. |
Условное давление Ру МПа (кг/с м²) |
Условный проход Dу, мм |
Размер присоединяемых труб DнхS |
Масса, кг. |
| Тройник ОСТ 34.10.762-97 76х4х4 | 1 | 4,0 (40) | 65 | 76х3,0 | 3 |
| Тройник ОСТ 34.10.762-97 89х5х5 | 2 | 80 | 89х3,5 | 4 | |
| Тройник ОСТ 34.10.762-97 89х4,5х3,5 | 3 | 2,5 (25) | 80 | 89х3,5 | 3,8 |
| Тройник ОСТ 34.10.762-97 108х6х4 | 4 | 100 | 108х4 | 5,9 | |
| Тройник ОСТ 34.10.762-97 108х6х6 | 5 | 4,0 (40) | 100 | 108х4 | 6,5 |
| Тройник ОСТ 34.10.762-97 133х7х7 | 6 | 125 | 133х4 | 9,8 | |
| Тройник ОСТ 34.10.762-97 133х6х4 | 7 | 2,5 (25) | 125 | 133х4 | 7,7 |
| Тройник ОСТ 34.10.762-97 159х7х5 | 8 | 150 | 159х5 | 12,2 | |
| Тройник ОСТ 34.10.762-97 159х9х7 | 9 | 4,0 (40) | 150 | 159х5 | 15,6 |
| Тройник ОСТ 34.10.762-97 219х11х9 | 10 | 200 | 219х7 | 29,9 | |
| Тройник ОСТ 34.10.762-97 219х9х7 | 11 | 2,5 (25) | 200 | 219х7 | 24,6 |
| Тройник ОСТ 34.10.762-97 273х11х8 | 12 | 250 | 273х8 | 39,8 | |
| Тройник ОСТ 34.10.762-97 273х14х14 | 13 | 4,0 (40) | 250 | 273х8 | 53,6 |
| Тройник ОСТ 34.10.762-97 273х8х8 | 14 | 1,6 (16) | 250 | 273х6 | 31,9 |
| Тройник ОСТ 34.10.762-97 325х8х8 | 15 | 300 | 325х6 | 41,8 | |
| Тройник ОСТ 34.10.762-97 325х16х10 | 16 | 2,5 (25) | 300 | 325х8 | 52,1 |
| Тройник ОСТ 34.10.762-97 325х16х16 | 17 | 4,0 (40) | 300 | 325х8 | 80,5 |
| Тройник ОСТ 34.10.762-97 377х11х11 | 18 | 2,5 (25) | 350 | 377х9 | 74,2 |
| Тройник ОСТ 34.10.762-97 377х18х18 | 19 | 4,0 (40) | 350 | 377х9 | 119,5 |
| Тройник ОСТ 34.10.762-97 426х22х16 | 20 | 400 | 426х10 | 163,9 | |
| Тройник ОСТ 34.10.762-97 426х16х12 | 21 | 2,5 (25) | 400 | 426х10 | 125,9 |
| Тройник ОСТ 34.10.762-97 426х10х10 | 22 | 1,6 (16) | 400 | 426х9 | 83 |
| Тройник ОСТ 34.10.762-97 530х11х8 | 23 | 500 | 530х8 | 120,8 | |
| Тройник ОСТ 34.10.762-97 530х18х8 | 24 | 500 | 530х8 | 178,5 | |
| Тройник ОСТ 34.10.762-97 630х18х14 | 25 | 2,5 (25) | 600 | 630х12 | 295,6 |
| Тройник ОСТ 34.10.762-97 630х14х12 | 26 | 1,6 (16) | 600 | 630х8 | 239,9 |
| Тройник ОСТ 34.10.762-97 630х10х10 | 27 | 1,0 (10) | 600 | 630х8 | 177,5 |
| Тройник ОСТ 34.10.762-97 720х11х9 | 28 | 700 | 720х9 | 227,9 | |
| Тройник ОСТ 34.10.762-97 720х18х9 | 29 | 1,6 (16) | 700 | 720х9 | 336,2 |
| Тройник ОСТ 34.10.762-97 720х22х14 | 30 | 2,5 (25) | 700 | 720х9 | 427,7 |
| Тройник ОСТ 34.10.762-97 820х22х18 | 31 | 800 | 820х11 | 610,9 | |
| Тройник ОСТ 34.10.762-97 820х18х11 | 32 | 1,6 (16) | 800 | 820х9 | 440,8 |
| Тройник ОСТ 34.10.762-97 820х14х9 | 33 | 1,0 (10) | 800 | 820х9 | 337,6 |
| Тройник ОСТ 34.10.762-97 1020х22х14 | 34 | 1,6 (16) | 1000 | 1020х10 | 881,2 |
| Тройник ОСТ 34.10.762-97 1020х18х14 | 35 | 1,0 (10) | 1000 | 1020х10 | 704,9 |
| Тройник ОСТ 34.10.762-97 1020х14х10 | 36 | 0,6 (6) | 1000 | 1020х10 | 575,5 |
| Тройник ОСТ 34.10.762-97 1220х14х11 | 37 | 1200 | 1220х10 | 777,7 | |
| Тройник ОСТ 34.10.762-97 1220х18х14 | 38 | 1,0 (10) | 1200 | 1220х10 | 1166,3 |
| Тройник ОСТ 34.10.762-97 1220х25х18 | 39 | 1,6 (16) | 1200 | 1220х10 | 1344,1 |
| Тройник ОСТ 34.10.762-97 1420х25х25 | 40 | 1400 | 1420х14 | 1966,4 | |
| Тройник ОСТ 34.10.762-97 1420х22х14 | 41 | 1,0 (10) | 1400 | 1420х14 | 1580,8 |
| Тройник ОСТ 34.10.762-97 1420х18х14 | 42 | 0,6 (6) | 1400 | 1420х14 | 1353,8 |
| Тройник ОСТ 34.10.762-97 1420х14х14 | 43 | 0,4 (4) | 1400 | 1420х14 | 1123,3 |
| Тройник ОСТ 34.10.762-97 1620х14х14 | 44 | 1600 | 1620х14 | 1334 | |
| Тройник ОСТ 34.10.762-97 1620х18х14 | 45 | 0,6 (6) | 1600 | 1620×14 | 1605,2 |
| Тройник ОСТ 34.10.762-97 1620х22х18 | 46 | 1,0 (10) | 1600 | 1620×14 | 1926,4 |
Цены на тройники сварные равнопроходные ОСТ 34-10-762-97
| Условный проход | Стенка | Ру, МПа | Масса, кг | Цена за шт. с НДС |
| 22 х 16 | 4 | 164 | 22960 | |
| 400 | 16 х 12 | 2,5 | 126 | 17640 |
| 10 х 10 | 1,6 | 83 | 11620 | |
| 500 | 11 х 8 | 120,8 | 16912 | |
| 18 х 8 | 2,5 | 178,5 | 24990 | |
| 18 х 14 | 295,6 | 38428 | ||
| 600 | 14 х 12 | 1,6 | 240 | 31200 |
| 10 х 10 | 1 | 177.5 | 24850 | |
| 11 х 9 | 228 | 29640 | ||
| 700 | 18 х 9 | 1,6 | 336,2 | 42025 |
| 22 х 14 | 2,5 | 427,7 | 53462 | |
| 22 х 18 | 611 | 73320 | ||
| 800 | 18 х 11 | 1,6 | 440,8 | 55100 |
| 14 х 9 | 1 | 337,6 | 42200 | |
| 22 х 14 | 1,6 | 881,2 | 105744 | |
| 1000 | 18 х 14 | 1 | 705 | 84600 |
| 14 х 10 | 0.6 | 575,5 | 69060 | |
| 14 х 11 | 777,7 | 93324 | ||
| 1200 | 18 х 14 | 1 | 1166,3 | 139956 |
| 25 х 18 | 1,6 | 1344,1 | 161292 | |
| 25 х 25 | 1966,4 | 235968 | ||
| 1400 | 22 х 14 | 1 | 1580,8 | 189696 |
| 18 х 14 | 0.6 | 1353,8 | 162456 | |
| 14 х 14 | 0.4 | 1123,3 | 134796 | |
| 14 х 14 | 1334 | 160080 | ||
| 1600 | 18 х14 | 0.6 | 1605,2 | 192624 |
| 22 х 18 | 1 | 1926,4 | 231168 |
Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:
- Широкий ассортимент продукции;
- Производство только из сырья высокого качества;
- Доставка в заранее установленные сроки;
- Сохранность целостности изделий при перевозке;
- Профессионально налаженная логистика;
- Доставка как на склад, так и на объект покупателя;
- Доставляем изделия любых габаритов и формы.
Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
