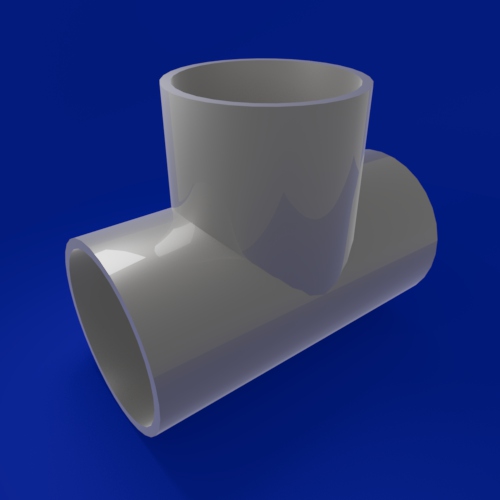

Настоящий стандарт распространяется на сборные равнопроходные тройники ОСТ 34-10-510-90 из коррозионностойкой стали для трубопроводов групп В и С атомных станций па «Правилам АЗУ».
Чертеж тройника сварного равнопроходного ОСТ 34-10-510-90
Обозначение тройника |
Условное давление Ру МПа (кг/с м²) |
Условный проход Dу, мм |
Размер присоединяемых труб Dн хS |
Масса, кг |
Обозначение по ОСТ |
| 1 | 2,5 (25) | 50 | 57х3 | 1,5 | Тройник 57х3 01 ОСТ 34-10-510-90 |
| 2 | 65 | 76х4,5 | 3 | Тройник 65х4,5 02 ОСТ 34-10-510-90 | |
| 3 | 80 | 89х5 | 4,1 | Тройник 89х5 03 ОСТ 34-10-510-90 | |
| 4 | 100 | 108х5 | 5,2 | Тройник 108х5 04 ОСТ 34-10-510-90 | |
| 5 | 125 | 133х6 | 8,2 | Тройник 133х6 05 ОСТ 34-10-510-90 | |
| 6 | 150 | 159х6 | 10,2 | Тройник 159х6 06 ОСТ 34-10-510-90 | |
| 7 | 200 | 219х11 | 28,7 | Тройник 219х11 07 ОСТ 34-10-510-90 | |
| 8 | 220х7 | 18,7 | Тройник 220х7 08 ОСТ 34-10-510-90 | ||
| 9 | 250 | 273х11 | 40,2 | Тройник 273х11 09 ОСТ 34-10-510-90 | |
| 10 | 300 | 325х12 | 61,3 | Тройник 325х12 10 ОСТ 34-10-510-90 | |
| 11 | 1,0 (10) | 350 | 377х6 | 38,2 | Тройник 377х6 11 ОСТ 34-10-510-90 |
| 12 | 400 | 426х8 | 61 | Тройник 426х8 12 ОСТ 34-10-510-90 | |
| 13 | 0,6 (6) | 500 | 530х8 | 85,8 | Тройник 530х8 13 ОСТ 34-10-510-90 |
| 14 | 600 | 630х8 | 118 | Тройник 630х8 14 ОСТ 34-10-510-90 | |
| 15 | 1,0 (10) | 630х12 | 177 | Тройник 630х12 15 ОСТ 34-10-510-90 | |
| 16 | 0,6 (6) | 700 | 720х10 | 188,6 | Тройник 720х10 16 ОСТ 34-10-510-90 |
| 17 | 800 | 820х10 | 236,5 | Тройник 820х10 17 ОСТ 34-10-510-90 | |
| 18 | 900 | 920х10 | 289,6 | Тройник 920х10 18 ОСТ 34-10-510-90 | |
| 19 | 0,4 (4) | 1000 | 1020×10 | 330,2 | Тройник 1020х10 19 ОСТ 34-10-510-90 |
| 20 | 1200 | 1220×10 | 472 | Тройник 1220х10 20 ОСТ 34-10-510-90 |
