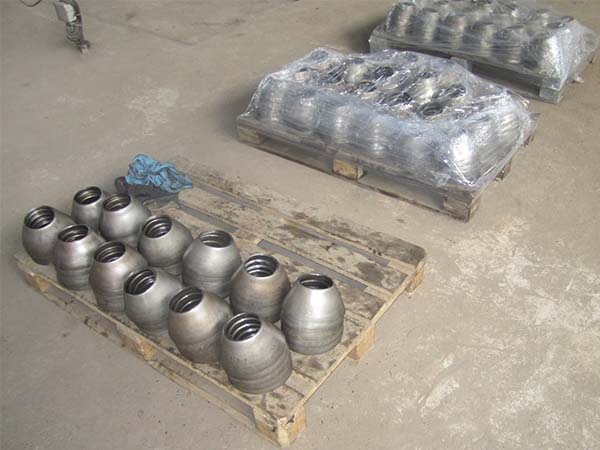

Данный стандарт распространяется на переходы сварные концентрические и эксцентрические из углеродистой стали на Р ≤ 2,5 МПа (≈ 25 кгс/см2).
Чертеж перехода ОСТ 36-22-77
Наименование |
Dy |
dy |
Dн |
dн |
L |
S |
Условное давление, Ру, МПа (кгс/с м²), для сред |
Масса, кг. |
|
| неагрессивных | среднеагрессивных | ||||||||
| Переход ПС 530х7-325х7 ОСТ 36-22-77 | 500 | 300 | 530 | 325 | 500 | 7 | 1,6 (16) | 1,0 (10) | 37 |
| Переход ПС 530х8-325х8 ОСТ 36-22-77 | 8 | 2,5 (25) | - | 42 | |||||
| Переход ПС 530х12-325х12 ОСТ 36-22-77 | 12 | - | 2,5 (25) | 63 | |||||
| Переход ПС 530х7-426х7 ОСТ 36-22-77 | 500 | 100 | 530 | 426 | 500 | 7 | 1,6 (16) | 1,0 (10) | 41 |
| Переход ПС 530х8-426х8 ОСТ 36-22-77 | 8 | 2,5 (25) | - | 47 | |||||
| Переход ПС 530х12-426х12 ОСТ 36-22-77 | 12 | - | 2,5 (25) | 69 | |||||
| Переход ПС 630х7-426х7 ОСТ 36-22-77 | 600 | 400 | 630 | 426 | 500 | 7 | 1,6 (16) | 1,0 (10) | 46 |
| Переход ПС 630х10-426х10 ОСТ 36-22-77 | 10 | 2,5 (25) | 1,6 (16) | 65 | |||||
| Переход ПС 630х12-426х12 ОСТ 36-22-77 | 12 | - | 2,5 (25) | 78 | |||||
| Переход ПС 630х7-530х7 ОСТ 36-22-77 | 600 | 500 | 630 | 530 | 500 | 7 | 1,6 (16) | 1,0 (10) | 50 |
| Переход ПС 630х10-530х10 ОСТ 36-22-77 | 10 | - | 1,6 (16) | 70 | |||||
| Переход ПС 630х12-530х12 ОСТ 36-22-77 | 12 | 2,5 (25) | 2,5 (25) | 84 | |||||
| Переход ПС 820х8-530х8 ОСТ 36-22-77 | 800 | 500 | 820 | 530 | 600 | 8 | 1,6 (16) | 1,0 (10) | 81 |
| Переход ПС 820х10-530х10 ОСТ 36-22-77 | 10 | - | 1,6 (16) | 101 | |||||
| Переход ПС 820х14-530х14 ОСТ 36-22-77 | 14 | 2,5 (25) | 2,5 (25) | 141 | |||||
| Переход ПС 820х8-630х8 ОСТ 36-22-77 | 800 | 600 | 820 | 630 | 600 | 8 | 1,6 (16) | 1,0 (10) | 86 |
| Переход ПС 820х10-630х10 ОСТ 36-22-77 | 10 | - | 1,6 (16) | 107 | |||||
| Переход ПС 820х14-630х14 ОСТ 36-22-77 | 14 | 2,5 (25) | 2,5 (25) | 149 | |||||
| Переход ПС 1020х8-630х8 ОСТ 36-22-77 | 1000 | 600 | 1020 | 630 | 600 | 8 | 1,0 (10) | 0,63 (6,3) | 101 |
| Переход ПС 1020х10-630х10 ОСТ 36-22-77 | 10 | 1,6 (16) | 1,0 (10) | 126 | |||||
| Переход ПС 1020х15-630х15 ОСТ 36-22-77 | 15 | 2,5 (25) | 1,6 (16) | 189 | |||||
| Переход ПС 1020х8-820х8 ОСТ 36-22-77 | 1000 | 800 | 1020 | 820 | 600 | 8 | 1,0 (10) | 0,63 (6,3) | 109 |
| Переход ПС 1020х10-820х10 ОСТ 36-22-77 | 10 | 1,6 (16) | 1,0 (10) | 136 | |||||
| Переход ПС 1020х15-820х15 ОСТ 36-22-77 | 15 | 2,5 (25) | 1,6 (16) | 203 | |||||
| Переход ПС 1220х9-820х9 ОСТ 36-22-77 | 1200 | 800 | 1220 | 820 | 700 | 9 | 1,0 (10) | 0,63 (6,3) | 163 |
| Переход ПС 1220х12-820х12 ОСТ 36-22-77 | 12 | 1,6 (16) | 1,0 (10) | 217 | |||||
| Переход ПС 1220х15-820х15 ОСТ 36-22-77 | 15 | - | 1,6 (16) | 270 | |||||
| Переход ПС 1220х9-1020х9 ОСТ 36-22-77 | 1200 | 1000 | 1220 | 1020 | 700 | 9 | 1,0 (10) | 0,63 (6,3) | 174 |
| Переход ПС 1220х12-1020х12 ОСТ 36-22-77 | 12 | 1,6 (16) | 1,0 (10) | 231 | |||||
| Переход ПС 1220х15-1020х15 ОСТ 36-22-77 | 15 | - | 1,6 (16) | 288 | |||||
| Переход ПС 1420х10-1020х10 ОСТ 36-22-77 | 1400 | 1000 | 1420 | 1020 | 800 | 10 | 1,0 (10) | 0,63 (6,3) | 245 |
| Переход ПС 1420х14-1020х14 ОСТ 36-22-77 | 14 | 1,6 (16) | 1,0 (10) | 343 | |||||
| Переход ПС 1420х10-1220х10 ОСТ 36-22-77 | 1400 | 1200 | 1420 | 1220 | 800 | 10 | 1,0 (10) | 0,63 (6,3) | 260 |
| Переход ПС 1420х10-1220х14 ОСТ 36-22-77 | 14 | 1,6 (16) | 1,0 (10) | 363 | |||||
Цены на переходы концентрические ОСТ 36-22-77
| Диаметр мм | Длина L мм | Стенка S мм | Ру, МПа (кгс/см2) | Цена с НДС | Масса, кг | |
| неагрессивная | среднеагрессивная | |||||
| 530 х 426 | 500 | 8 | 2.5 (25) | - | 9635 | 47 |
| 12 | - | 2.5 (25) | 14145 | 69 | ||
| 8 | 1.6 (16) | 1.0 (10) | 10660 | 52 | ||
| 630 х 426 | 500 | 10 | 2.5 (25) | 1.6 (16) | 13325 | 65 |
| 12 | - | 2.5 (25) | 15990 | 8 | ||
| 8 | 1.6 (16) | 1.0 (10) | 11480 | 56 | ||
| 630 х 530 | 500 | 10 | - | 1.6 (16) | 14350 | 0 |
| 12 | 2.5 (25) | 2.5 (25) | 17220 | 84 | ||
| 8 | 1.6 (16) | 1.0 (10) | 16605 | 81 | ||
| 820 х 530 | 600 | 10 | - | 1.6 (16) | 20705 | 101 |
| 14 | 2.5 (25) | 2.5 (25) | 28905 | 141 | ||
| 8 | 1.6 (16) | 1.0 (10) | 17630 | 86 | ||
| 820 х 630 | 600 | 10 | - | 1.6 (16) | 26750 | 107 |
| 14 | 2.5 (25) | 2.5 (25) | 30545 | 149 | ||
| 8 | 1.0 (10) | 0.63 (6.3) | 19190 | 101 | ||
| 1020 х 630 | 600 | 10 | 1.6 (16) | 1.0 (10) | 23940 | 126 |
| 16 | 2.5 (25) | 1.6 (16) | 38304 | 201,6 | ||
| 8 | 1.0 (10) | 0.63 (6.3) | 20710 | 109 | ||
| 1020 х 820 | 600 | 10 | 1.6 (16) | 1.0 (10) | 25840 | 136 |
| 16 | 2.5 (25) | 1.6 (16) | 41344 | 217,6 | ||
| 10 | 1.0 (10) | 0.63 (6.3) | 34352 | 180,8 | ||
| 1220 х 820 | 00 | 12 | 1.6 (16) | 1.0 (10) | 41230 | 217 |
| 16 | - | 1.6 (16) | 54967 | 289,3 | ||
| 10 | 1.0 (10) | 0.63 (6.3) | 36575 | 192,5 | ||
| 1220 х 1020 | 00 | 12 | 1.6 (16) | 1.0 (10) | 43890 | 231 |
| 16 | - | 1.6 (16) | 58520 | 308 | ||
| 1420 х 1020 | 800 | 10 | 1.0 (10) | 0.63 (6.3) | 46550 | 245 |
| 14 | 1.6 (16) | 1.0 (10) | 65170 | 343 | ||
| 1420 х 1220 | 800 | 10 | 1.0 (10) | 0.63 (6.3) | 49400 | 260 |
| 14 | 1.6 (16) | 1.0 (10 | 68970 | 363 | ||
