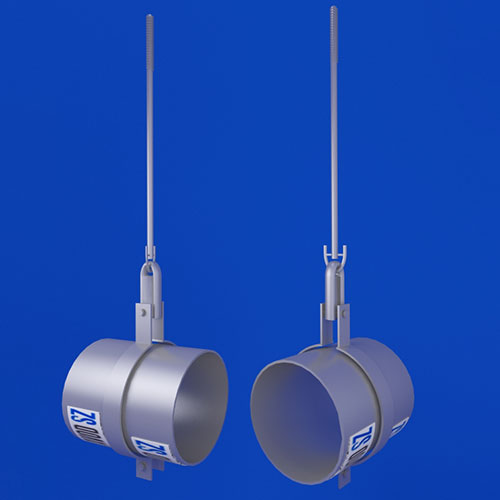

Конструкция и размеры
Конструкция, а также основные размеры и допустимые нагрузки. Материал деталей должны отвечать тем, что указываются на чертеже 1 и в таблицах 1 и 2.
Чертеж 1 и таблица 1
| Обозначение хомутов для горизонтальных трубопроводов из стали | Допускаемая нагрузка кН (кгс) | Dн | A | L | B | b | d | Масса, кг (без учета поз. 4) | |
| углерод. | коррозион. | ||||||||
| 01 | 02 | 0,9 (90) | 57 | 104 | 108 | 30 | 8 | 12 | 0,40 |
| 03 | 04 | 1,5 (150) | 76 | 124 | 160 | 0,50 | |||
| 05 | 06 | 2,0 (200) | 89 | 140 | 180 | 0,52 | |||
| 07 | 08 | 2,9 (300) | 108 | 160 | 200 | 40 | 0,74 | ||
| 09 | 10 | 3,8 (390) | 133 | 180 | 220 | 0,82 | |||
| 11 | 12 | 5,4 (550) | 159 | 240 | 300 | 60 | 12 | 16 | 2,10 |
| 13 | 14 | 11,7 (1200) | 219 | 300 | 360 | 2,66 | |||
| 15 | 16 | 18,1 (1850) | 273 | 380 | 360 | 90 | 15 | 20 | 6,50 |
| 17 | 18 | 23,5 (2400) | 325 | 420 | 490 | 7,90 | |||
| 19 | 20 | 28,4 (2900) | 377 | 480 | 550 | 100 | 20 | 24 | 13,00 |
| 21 | 22 | 33,3 (3400) | 426 | 530 | 600 | 13,60 | |||
| 23 | 24 | 530 | 640 | 710 | 16,30 | ||||
Продолжение таблицы 1
| Обозначение хомутов для горизонтальных трубопроводов из стали | Поз.1 Полухомут 2 шт. ОСТ 34-10-735 | Поз.2 Болт 2 шт. ГОСТ 7798 | Поз.3 Гайка 4 шт. ГОСТ 5915 | Поз.4* Прокладка 2 шт. ОСТ 34-10-735 | |||||
| углер. | корроз. | углер. | корроз. | Сталь 35 | 12Х18Н10С | Сталь 35 | 08Х18Н10Т | 08Х18Н10Т | Масса, кг, 1шт |
| 01 | 02 | 1-01 | 1-02 | М12х45.5,8 | М12х45.21 | М12.6 | М12.21 | 4-01 | 0,14 |
| 03 | 04 | 1-03 | 1-04 | 4-03 | 0,19 | ||||
| 05 | 06 | 1-05 | 1-06 | 4-05 | 0,22 | ||||
| 07 | 08 | 1-07 | 1-08 | 4-07 | 0,31 | ||||
| 09 | 10 | 1-09 | 1-10 | 4-09 | 0,38 | ||||
| 11 | 12 | 1-11 | 1-12 | М16х60.5,8 | М16х60.21 | М16.6 | М16.21 | 4-11 | 0,63 |
| 13 | 14 | 1-13 | 1-14 | 4-13 | 0,85 | ||||
| 15 | 16 | 1-15 | 1-16 | М20х70.5,8 | М20х70.21 | М20.6 | М20.21 | 4-15 | 1,09 |
| 17 | 18 | 1-17 | 1-18 | 4-17 | 1,53 | ||||
| 19 | 20 | 1-19 | 1-20 | М24х90.5,8 | М24х90.21 | М24.6 | М24.21 | 4-19 | 1,77 |
| 21 | 22 | 1-21 | 1-22 | 4-21 | 2,49 | ||||
| 23 | 24 | 1-23 | 1-24 | 4-23 | 3,09 | ||||

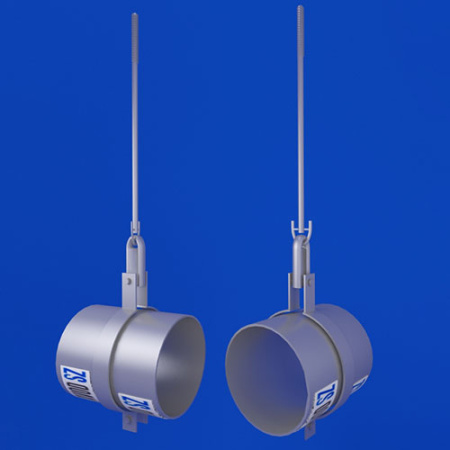

Пример обозначения хомута для трубопровода Дн 426 мм, изготовленного из углеродистой стали:
ХОМУТ 426У-21 ОСТ 34-10-735-93
Для трубопроводов из коррозионностойкой стали:
ХОМУТ 426К-21 ОСТ 34-10-735-93
Справочные размеры
Прочие технические требования в соответствии с ТУ 34-10-10380 и ОСТ 34-10-723.
* Для трубопроводов из коррозионностойкой стали с хомутом из углеродистой стали.
Конструкция и размеры полухомута должны отвечать тем, что указываются на чертеже 2 и в таблице 3.
Чертеж 2
Таблица 3
| Обозначение полухомута | Для трубопороводов Dн | R | A | B | L | S | a | b | r (Пред. откл. +0,5) | d (Пред. откл. Н14) | Lr | Масса, кг | |
| Материал | |||||||||||||
| 1-01 | 1-02 | 57 | 30 | 104 | 30 | 140 | 4 | 18 | 4 | 5 | 14 | 157 | 0,12 |
| 1-03 | 1-04 | 76 | 39 | 127 | 160 | 132 | 0,15 | ||||||
| 1-05 | 1-06 | 89 | 46 | 140 | 180 | 20 | 220 | 0,16 | |||||
| 1-07 | 1-08 | 108 | 55 | 160 | 40 | 200 | 230 | 0,27 | |||||
| 1-09 | 1-10 | 133 | 67 | 180 | 220 | 286 | 0,31 | ||||||
| 1-11 | 1-12 | 159 | 80 | 245 | 50 | 300 | 6 | 30 | 6 | 8 | 18 | 375 | 0,85 |
| 1-13 | 1-14 | 219 | 111 | 300 | 360 | 468 | 1,33 | ||||||
| 1-15 | 1-16 | 273 | 139 | 356 | 90 | 430 | 8 | 35 | 8 | 12 | 23 | 550 | 3,10 |
| 1-17 | 1-18 | 325 | 165 | 420 | 490 | 650 | 3,50 | ||||||
| 1-19 | 1-20 | 377 | 191 | 430 | 100 | 550 | 10 | 10 | 15 | 21 | 734 | 5,90 | |
| 1-21 | 1-22 | 426 | 216 | 530 | 600 | 810 | 6,30 | ||||||
| 1-23 | 1-24 | 530 | 768 | 595 | 710 | 980 | 7,60 | ||||||
* Справочные размеры.
** или Лист
для трубопровода из углеродистой стали с температурой среды до 350 градусов, свыше 350 градусов – сталь 20К-11 по ГОСТ 5520 – для ТЭС и 092С или 16ГС по ГОСТ 19281 – для АЭС.
Неуказанное предельное отклонение размеров: валов – h14, прочие -
Конструкция и размеры прокладки должны отвечать тем, что указываться на чертеже 3 и в таблице 4.
Чертеж 3 и таблица 4
| Обозначение прокладки | Для трубопроводов Dн | B Пред. откл. ±1,0 | b | K | Развернутая длина* | Масса, кг | |
| Номин. | Пред. откл. | ||||||
| 4-01 | 57 | 70 | 5 | 29 | ±1,0 | 85 | 0,14 |
| 4-03 | 76 | 39 | ±1,5 | 115 | 0,19 | ||
| 4-05 | 89 | 45 | 135 | 0,22 | |||
| 4-07 | 108 | 88 | 55 | 165 | 0,31 | ||
| 4-09 | 133 | 67 | 205 | 0,38 | |||
| 4-11 | 159 | 110 | 80 | 245 | 0,63 | ||
| 4-13 | 219 | 10 | 111 | 330 | 0,85 | ||
| 4-15 | 273 | 139 | ±2,0 | 420 | 1,09 | ||
| 4-17 | 325 | 130 | 165 | 500 | 1,53 | ||
| 4-19 | 377 | 191 | 580 | 1,77 | |||
| 4-21 | 426 | 160 | 218 | 550 | 2,49 | ||
| 4-23 | 530 | 258 | 820 | 3,09 | |||
| 4-24 | 630 | 318 | 960 | 3,69 | |||
Пример условного обозначения прокладки для трубопровода Дн 57 мм:
Прокладка 4-01 ОСТ 34-10-735
* Размеры для справок
Материал: лист
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-730-80
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечислиения, приложения |
| ГОСТ 103-76 | Табл.3 |
| ГОСТ 1050-88 | Табл.3, п.4.2 |
| ГОСТ 1677-81 | п.3.1 |
| ГОСТ 5520-79 | п.3.1 |
| ГОСТ 8915-70 | Табл. 2 |
| ГОСТ 7358-77 | Табл. 3 |
| ГОСТ 7798-70 | Табл.2 |
| ГОСТ 19281-89 | п.3.1 |
| ГОСТ 19263-74 | п.3.1, Табл.3.4.2 |
| ТУ 34-42-10380-83 | п.2.2 |
| ОСТ 34-10-723-93 | п.2.2 |
