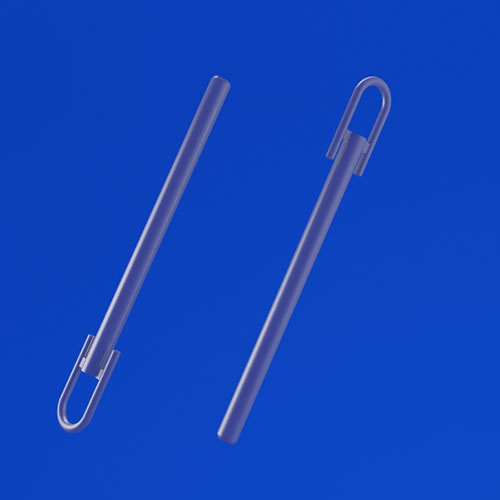

Конструкция и размеры
Конструкция и основные размеры, нагрузки, которые допустимы, материалы деталей должны отвечать тем, что указываются на чертеже и в таблице 1 и 2.
Таблица 1
| Обозначение тяг с ушком | Допускаемая нагрузка кН (кгс) | d | L | L1 | l | l0 | e | g | Масса, кг |
| 1-01 | 4,5 (450) | М12-8g | 200 | 210 | 23 | 100 | 10 | 1 | 0,3 |
| 1-02 | 300 | 310 | 150 | 0,4 | |||||
| 1-03 | 400 | 410 | 0,5 | ||||||
| 1-04 | 15 (1500) | М16-8g | 200 | 215 | 45 | 100 | 12 | 0,6 | |
| 1-05 | 300 | 315 | 150 | 0,8 | |||||
| 1-06 | 400 | 415 | 0,9 | ||||||
| 1-07 | 24 (2400) | М20-8g | 200 | 215 | 50 | 100 | 14 | 1,0 | |
| 1-08 | 300 | 315 | 150 | 1,2 | |||||
| 1-09 | 400 | 415 | 1,5 | ||||||
| 1-10 | 34 (3400) | М24-8g | 200 | 220 | 60 | 100 | 16 | 1,6 | |
| 1-11 | 300 | 320 | 200 | 1,9 | |||||
| 1-12 | 400 | 420 | 2,3 | ||||||
| 1-13 | 55 (5500) | М30-8g | 300 | 320 | 80 | 20 | 2 | 3,3 | |
| 1-14 | 400 | 420 | 4,0 | ||||||
| 1-15 | 500 | 520 | 4,5 | ||||||
| 1-16 | 80 (8000) | М36-8g | 300 | 325 | 90 | 25 | 5,2 |
Продолжение таблицы 1
| Обозначение тяг с ушком | Допускаемая нагрузка кН (кгс) | d | L | L1 | l | l0 | e | g | Масса, кг |
| 1-17 | 78,4 (8000) | М36-8g | 600 | 625 | 90 | 250 | 25 | 2 | 7,6 |
| 1-18 | 800 | 825 | 9,2 | ||||||
| 1-19 | 107,9 (11000) | М42-8g | 400 | 430 | 100 | 30 | 8,6 | ||
| 1-20 | 600 | 630 | 10,7 | ||||||
| 1-21 | 800 | 830 | 13,0 | ||||||
| 1-22 | 147,1 (15000) | М48-8g | 400 | 435 | 120 | 35 | 12,1 | ||
| 1-23 | 600 | 635 | 15,0 | ||||||
| 1-24 | 800 | 835 | 17,8 | ||||||
| 1-25 | 196,1 (20000) | М56-8g | 400 | 440 | 140 | 40 | 16,5 | ||
| 1-26 | 600 | 640 | 20,4 | ||||||
| 1-27 | 800 | 840 | 24,3 | ||||||
| 1-28 | 4,4 (450) | М12-8g | 160 | 170 | 35 | 80 | 10 | 1 | 0,3 |
| 1-29 | 4,4 (450) | М12-8g | 500 | 510 | 35 | 150 | 10 | 1 | 0,6 |
| 1-30 | 650 | 660 | 250 | 0,7 | |||||
| 1-31 | 14,7 (1500) | М16-8g | 600 | 610 | 45 | 200 | 12 | 1,3 | |
| 1-32 | 750 | 760 | 250 | 1,5 | |||||
| 1-33 | 23,5 (2400) | М20-8g | 650 | 665 | 50 | 150 | 14 | 2,1 | |
| 1-34 | 800 | 815 | 200 | 2,5 | |||||
| 1-35 | 850 | -865 | 250 | 2,6 |
Таблица 2
| Обозначение тяги с ушком | Поз.1 Тяга резьбовая 1 шт. | Поз. 2 Ушко 1шт. |
| Обозначение по | ||
| 3 ОСТ-10-739 | 1 ОСТ-10-729 | |
| 1-01 | 3-01 | 1-01 |
| 1-02 | 3-02 | |
| 1-03 | 3-03 | |
| 1-04 | 3-04 | 1-02 |
| 1-05 | 3-05 | |
| 1-06 | 3-06 | |
| 1-07 | 3-07 | 1-03 |
| 1-08 | 3-08 | |
| 1-09 | 3-09 | |
| 1-10 | 3-10 | 1-04 |
| 1-11 | 3-11 | |
| 1-12 | 3-12 | |
| 1-13 | 3-13 | 1-05 |
| 1-14 | 3-14 | |
| 1-15 | 3-15 | |
| 1-16 | 3-16 | 1-06 |
| 1-17 | 3-17 | |
| 1-18 | 3-18 | |
| 1-19 | 3-19 | 1-07 |
| 1-20 | 3-20 | |
| 1-21 | 3-21 | |
| 1-22 | 3-22 | 1-08 |
| 1-23 | 3-23 | |
Продолжение таблицы 2
| Обозначение тяги с ушком | Поз.1 Тяга резьбовая 1 шт. | Поз. 2 Ушко 1шт. |
| Обозначение по | ||
| ОСТ-10-739 | ОСТ-10-729 | |
| 1-24 | 3-24 | 1-08 |
| 1-25 | 3-25 | 1-09 |
| 1-26 | 3-26 | |
| 1-27 | 3-27 | |
| 1-28 | 3-37 | 1-01 |
| 1-29 | 3-39 | |
| 1-30 | 3-40 | |
| 1-31 | 3-46 | 1-02 |
| 1-32 | 3-48 | |
| 1-33 | 3-57 | 1-03 |
| 1-34 | 3-59 | |
| 1-35 | 3-60 | |
| 1-36 | 3-65 | 1-04 |
| 1-37 | 3-66 | |
| 1-38 | 3-70 | 1-05 |
| 1-39 | 3-71 | |
| 1-40 | 3-73 | 1-06 |
Пример условного обозначения тяги с ушком, диаметр которой 24 мм и длина 700 мм:
Тяга 1-37 ОСТ 34-10-741-93
2.1. * Размеры для справки
2.2. Сварка ручная, электродуговая. Электроды типа Э42А по ГОСТ 9467.
Неуказанное предельное отклонение размеров
Прочие технические требования должны отвечать ТУ 34-42-10380 и ОСТ 34-10-723.
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-741-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана сссылка | Номер пункта, подпункта, перечисления, приложения |
| ТУ 34-10-10380-83 | п.2.4 |
| ОСТ 34-10-723-93 | п.2.4 |
| ОСТ 34-10-729-93 | Таблица 2 |
| ОСТ 34-10-739-93 | Таблица 2 |
Цены на резьбовая тяга с ушком для подвесок станционных трубопроводов ОСТ 34-10-741-93
| 1 | 1-01 ОСТ 34-10-741-93 | 4,5 / 450 | М12 | 200 | 0,3 | 103,00 |
| 2 | 1-02 ОСТ 34-10-741-93 | 4,5 / 450 | М12 | 300 | 0,4 | 103,00 |
| 3 | 1-03 ОСТ 34-10-741-93 | 4,5 / 450 | М12 | 400 | 0,5 | 103,00 |
| 4 | 1-04 ОСТ 34-10-741-93 | 15 / 1500 | М16 | 200 | 0,6 | 103,00 |
| 5 | 1-05 ОСТ 34-10-741-93 | 15 / 1500 | М16 | 300 | 0,8 | 113,00 |
| 6 | 1-06 ОСТ 34-10-741-93 | 15 / 1500 | М16 | 400 | 0,9 | 113,00 |
| 7 | 1-07 ОСТ 34-10-741-93 | 24 / 2400 | М20 | 200 | 1 | 140,00 |
| 8 | 1-08 ОСТ 34-10-741-93 | 24 / 2400 | М20 | 300 | 1,2 | 159,00 |
| 9 | 1-09 ОСТ 34-10-741-93 | 24 / 2400 | М20 | 400 | 1,5 | 178,00 |
| 10 | 1-10 ОСТ 34-10-741-93 | 34 / 3400 | М24 | 200 | 1,6 | 206,00 |
| 11 | 1-11 ОСТ 34-10-741-93 | 34 / 3400 | М24 | 300 | 1,9 | 234,00 |
| 12 | 1-12 ОСТ 34-10-741-93 | 34 / 3400 | М24 | 400 | 2,3 | 318,00 |
| 13 | 1-13 ОСТ 34-10-741-93 | 55 / 5500 | М30 | 300 | 3,3 | 458,00 |
| 14 | 1-14 ОСТ 34-10-741-93 | 55 / 5500 | М30 | 400 | 4 | 515,00 |
| 15 | 1-15 ОСТ 34-10-741-93 | 55 / 5500 | М30 | 500 | 4,5 | 580,00 |
| 16 | 1-16 ОСТ 34-10-741-93 | 80 / 8000 | М36 | 300 | 5,2 | 645,00 |
| 17 | 1-17 ОСТ 34-10-741-93 | 78,4 / 8000 | М36 | 600 | 7,6 | 916,00 |
| 18 | 1-18 ОСТ 34-10-741-93 | 78,4 / 8000 | М36 | 800 | 9,2 | 1 029,00 |
| 19 | 1-19 ОСТ 34-10-741-93 | 107,9 / 11000 | М42 | 400 | 8,6 | 982,00 |
| 20 | 1-20 ОСТ 34-10-741-93 | 107,9 / 11000 | М42 | 600 | 10,7 | 1 122,00 |
| 21 | 1-21 ОСТ 34-10-741-93 | 107,9 / 11000 | М42 | 800 | 13 | 1 355,00 |
| 22 | 1-22 ОСТ 34-10-741-93 | 147,1 / 15000 | М48 | 400 | 12,1 | 1 355,00 |
| 23 | 1-23 ОСТ 34-10-741-93 | 147,1 / 15000 | М48 | 600 | 15.0 | 1 570,00 |
| 24 | 1-24 ОСТ 34-10-741-93 | 147,1 / 15000 | М48 | 800 | 17,8 | 1 823,00 |
| 25 | 1-25 ОСТ 34-10-741-93 | 196,1 / 20000 | М56 | 400 | 16,5 | 1 683,00 |
| 26 | 1-26 ОСТ 34-10-741-93 | 196,1 / 20000 | М56 | 600 | 20,4 | 1 963,00 |
| 27 | 1-27 ОСТ 34-10-741-93 | 196,1 / 20000 | М56 | 800 | 24,3 | 2 337,00 |
| 28 | 1-28 ОСТ 34-10-741-93 | 4,4 / 450 | М12 | 160 | 0,3 | 103,00 |
| 29 | 1-29 ОСТ 34-10-741-93 | 4,4 / 450 | М12 | 500 | 0,6 | 103,00 |
| 30 | 1-30 ОСТ 34-10-741-93 | 4,4 / 450 | М12 | 650 | 0,7 | 103,00 |
| 31 | 1-31 ОСТ 34-10-741-93 | 14,7 / 1500 | М16 | 600 | 1,3 | 159,00 |
| 32 | 1-32 ОСТ 34-10-741-93 | 14,7 /1500 | М16 | 750 | 1,5 | 197,00 |
| 33 | 1-33 ОСТ 34-10-741-93 | 23,5 / 2400 | М20 | 650 | 2,1 | 281,00 |
| 34 | 1-34 ОСТ 34-10-741-93 | 23,5 / 2400 | М20 | 800 | 2,5 | 328,00 |
| 35 | 1-35 ОСТ 34-10-741-93 | 23,5 / 2400 | М20 | 850 | 2,6 | 356,00 |
| 36 | 1-36 ОСТ 34-10-741-93 | 33,3 / 3400 | М24 | 700 | 3,4 | 468,00 |
| 37 | 1-37 ОСТ 34-10-741-93 | 33,3 / 3400 | М24 | 850 | 3,9 | 515,00 |
| 38 | 1-38 ОСТ 34-10-741-93 | 53,9 / 5500 | М30 | 800 | 6,1 | 739,00 |
| 39 | 1-39 ОСТ 34-10-741-93 | 53,9 / 5500 | М30 | 1050 | 7,6 | 916,00 |
| 40 | 1-40 ОСТ 34-10-741-93 | 78,4 / 8000 | М36 | 1000 | 11,3 | 1 075,00 |
