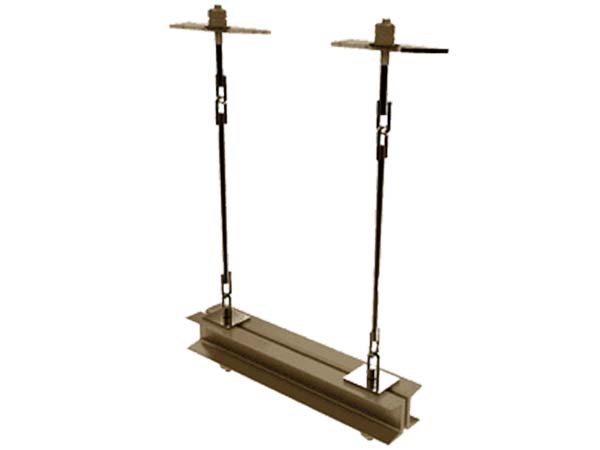

Подвески ПГ и ПМ

от

169 руб./шт

Варианты цен

169 руб./шт

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Конструкция и размеры

Конструкция, основные размеры, а также допустимые нагрузки должны отвечать тем, что указываются на чертежах и в таблице 1 и 2.

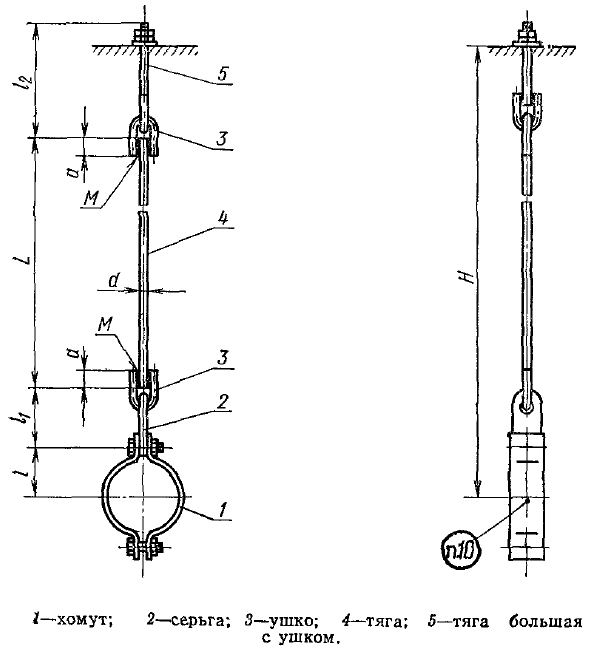

Чертеж с одной тягой, регулируемой гайками

Тип ПГ

Чертеж с одной тягой, регулируемой гайками. Тип ПГ.

Таблица №1

Шифр подвески трубопровода	Наружный диаметр трубопровода Ду	Нагрузка Рmax	a	d	l	I1	l2	l3	H, не менее	Масса, кг
ПГ - 32	32	50	26	10	38	100	230	—	480	0,90
ПГ - 38	38	80	26	10	50	100	230	—	480	0,90
ПГ - 45	45	100	26	10	45	100	230	—	500	0,90
ПГ - 57	57	200	26	10	52	100	230	—	500	1,00
ПГ - 76	76	250	26	10	60	100	230	—	500	1,10
ПГ - 89	89	400	34	12	67	104	336	—	620	1,50
ПГ - 108	108-114	400	34	12	80	104	336	—	640	1,60
ПГ - 133	133	900	43	16	90	130	344	—	680	2,90
ПГ - 159	159	1 100	43	16	108	130	344	—	690	3,30
ПГ - 194	194	1 800	51	20	130	156	412	—	800	5,90
ПГ - 219	219	2 000	51	20	140	156	412	—	800	6,00
ПГ - 273	273	1 500	43	16	170	150	344	—	770	5,30
ПГ - 273	273	2 400	51	20	180	166	412	—	870	8,40
ПГ - 325	325	1 800	51	20	195	166	412	—	880	7,80
ПГ - 325	325	3 400	62	24	205	184	484	—	980	15,90
ПГ - 377	377	2 400	51	20	230	166	412	—	910	9,30
ПГ - 377	377	3 400	62	24	230	184	484	—	1 000	16,70
ПГ - 426	426	2 400	51	20	260	166	412	—	940	9,80
ПГ - 426	426	3 400	62	24	260	184	484	—	1 030	17,70
ПГ - 480	480	3 400	62	24	285	184	484	—	1 100	18,70
ПГ - 480	480	4 500	71	27	290	208	520	—	1 190	21,40
ПГ - 530	530	3 400	62	24	310	184	484	—	1 100	19,80
ПГ - 530	530	5 500	77	30	320	215	530	—	1 200	32,60

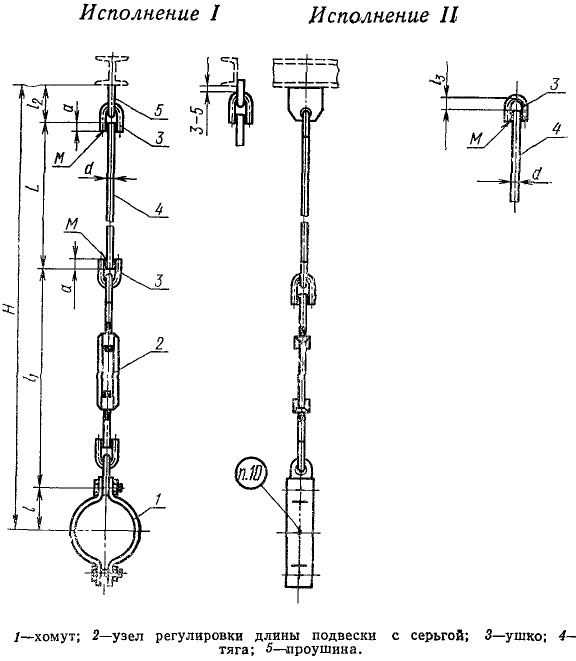

Подвеска с одной тягой, регулируемой муфтой

Тип ПМ

Чертеж с одной тягой, регулируемой гайками. Тип ПМ.

Таблица №2

Шифр подвески трубопровода	Наружный диаметр трубопровода Ду	Нагрузка Рmax	a	d	l	I1	l2	l3	H, не менее	Масса, кг
ПМ - 32	32	50	26	10	38	445	48	20	630	1,20
ПМ - 38	38	80	26	10	50	445	48	20	630	1,30
ПМ - 45	45	100	26	10	45	445	48	20	630	1,30
ПМ - 57	57	200	26	10	52	445	48	20	630	1,50
ПМ - 76	76	250	26	10	60	445	48	20	650	1,50
ПМ - 89	89	400	34	12	67	490	52	24	660	2,00
ПМ - 108	108-114	400	34	12	80	490	52	24	740	2,10
ПМ - 133	133	900	43	16	90	580	70	30	760	4,30
ПМ - 159	159	1 100	43	16	108	580	70	30	850	4,70
ПМ - 194	194	1 800	51	20	130	650	91	36	940	8,20
ПМ - 219	219	2 000	51	20	140	650	91	36	950	8,30
ПМ - 273	273	1 500	43	16	170	600	70	30	960	7,90
ПМ - 273	273	2 400	51	20	180	660	91	36	1010	10,80
ПМ - 325	325	1 800	51	20	195	650	91	36	1 020	10,10
ПМ - 325	325	3 400	62	24	205	740	98	44	1 100	19,30
ПМ - 377	377	2 400	51	20	230	660	91	36	1 050	11,70
ПМ - 377	426	3 400	62	24	230	740	98	44	1 120	20,10
ПМ - 426	426	2 400	51	20	260	660	91	36	1 080	12,10
ПМ - 426	426	3 400	62	24	260	740	98	44	1 150	21,10
ПМ - 480	480	3 400	62	24	285	740	98	44	1 210	22,10
ПМ - 480	480	4 500	71	27	290	830	109	49	1 250	25,20
ПМ - 530	530	3 400	62	24	310	740	98	44	1 210	25,20
ПМ - 530	530	5 500	77	30	320	890	115	45	1 400	38,10

Цены на подвески ПГ и ПМ для горизонтальных трубопроводов

Шифр подвески трубопровода	Наружный диаметр трубопровода Ду	Нагрузка Рmax	a	d	l	I1	l2	l3	H, не менее	Масса, кг	Стоимость за ед., руб.
ПГ - 32	32	50	26	10	38	100	230	—	480	0.9	169,00
ПМ - 32	32	50	26	10	38	445	48	20	630	1.2	243,00
ПГ - 38	38	80	26	10	50	100	230	—	480	0.9	169,00
ПМ - 38	38	80	26	10	50	445	48	20	630	1.3	272,00
ПГ - 45	45	100	26	10	45	100	230	—	500	0.9	169,00
ПМ - 45	45	100	26	10	45	445	48	20	630	1.3	272,00
ПГ - 57	57	200	26	10	52	100	230	—	500	1.0	187,00
ПМ - 57	57	200	26	10	52	445	48	20	630	1.5	309,00
ПГ - 76	76	250	26	10	60	100	230	—	500	1.1	281,00
ПМ - 76	76	250	26	10	60	445	48	20	650	1.5	412,00
ПГ - 89	89	400	34	12	67	104	336	—	620	1.5	300,00
ПМ - 89	89	400	34	12	67	490	52	24	660	2.0	430,00
ПГ - 108	108-114	400	34	12	80	104	336	—	640	1.6	543,00
ПМ - 108	108-114	400	34	12	80	490	52	24	740	2.1	842,00
ПГ - 133	133	900	43	16	90	130	344	—	680	2.9	589,00
ПМ - 133	133	900	43	16	90	580	70	30	760	4.3	926,00
ПГ - 159	159	1 100	43	16	108	130	344	—	690	3.3	589,00
ПМ - 159	159	1 100	43	16	108	580	70	30	850	4.7	926,00
ПГ - 194	194	1 800	51	20	130	156	412	—	800	5.9	1 047,00
ПМ - 194	194	1 800	51	20	130	650	91	36	940	8.2	1 533,00
ПГ - 219	219	2 000	51	20	140	156	412	—	800	6.0	1 066,00
ПМ - 219	219	2 000	51	20	140	650	91	36	950	8.3	1 552,00
ПГ - 273	273	1 500	43	16	170	150	344	—	770	5.3	944,00
ПМ - 273	273	1 500	43	16	170	600	70	30	960	7.9	1 477,00
ПГ - 273	273	2 400	51	20	180	166	412	—	870	8.4	1 412,00
ПМ - 273	273	2 400	51	20	180	660	91	36	1010	10.8	2 019,00
ПГ - 325	325	1 800	51	20	195	166	412	—	880	7.8	1 309,00
ПМ - 325	325	1 800	51	20	195	650	91	36	1 020	10.1	1 888,00
ПГ - 325	325	3 400	62	24	205	184	484	—	980	15.9	2 673,00
ПМ - 325	325	3 400	62	24	205	740	98	44	1 100	19.3	3 515,00
ПГ - 377	377	2 400	51	20	230	166	412	—	910	9.3	1 571,00
ПМ - 377	377	2 400	51	20	230	660	91	36	1 050	11.7	2 131,00
ПГ - 377	377	3 400	62	24	230	184	484	—	1 000	16.7	2 795,00
ПМ - 377	426	3 400	62	24	230	740	98	44	1 120	20.1	3 664,00
ПГ - 426	426	2 400	51	20	260	166	412	—	940	9.8	1 655,00
ПМ - 426	426	2 400	51	20	260	660	91	36	1 080	12.1	2 206,00
ПГ - 426	426	3 400	62	24	260	184	484	—	1 030	17.7	2 898,00
ПМ - 426	426	3 400	62	24	260	740	98	44	1 150	21.1	3 729,00
ПГ - 480	480	3 400	62	24	285	184	484	—	1 100	18.7	3 057,00
ПМ - 480	480	3 400	62	24	285	740	98	44	1 210	22.1	3 851,00
ПГ - 480	480	4 500	71	27	290	208	520	—	1 190	21.4	3 496,00
ПМ - 480	480	4 500	71	27	290	830	109	49	1 250	25.2	4 113,00
ПГ - 530	530	3 400	62	24	310	184	484	—	1 100	19.8	3 234,00
ПМ - 530	530	3 400	62	24	310	740	98	44	1 210	25.2	4 113,00
ПГ - 530	530	5 500	77	30	320	215	530	—	1 200	32.6	5 178,00
ПМ - 530	530	5 500	77	30	320	890	115	45	1 400	38.1	6 057,00

* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.

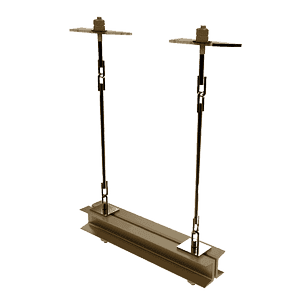

Подвески трубопроводов ГОСТ16127-70 Чертеж опоры трубопроводов ГОСТ16127-70

ГОСТ 16127-78 в PDF для скачивания

Завод «Северозапад» осуществляет доставку продукции по всей России. Мы предоставляем:

Широкий ассортимент продукции;
Производство только из сырья высокого качества;
Доставка в заранее установленные сроки;
Сохранность целостности изделий при перевозке;
Профессионально налаженная логистика;
Доставка как на склад, так и на объект покупателя;
Доставляем изделия любых габаритов и формы.

Для постоянных клиентов у нас разработана система скидок, которая позволяет вам еще более выгодно сотрудничать с нами. Воспользуйтесь онлайн калькулятором в разделе меню “Доставка”, чтобы узнать стоимость доставки до места назначения.
