Конструкция и размеры
Конструкция, основные размеры, а также допустимые нагрузки должны отвечать тем, что указываются на чертежах и в таблице 1 и 2.

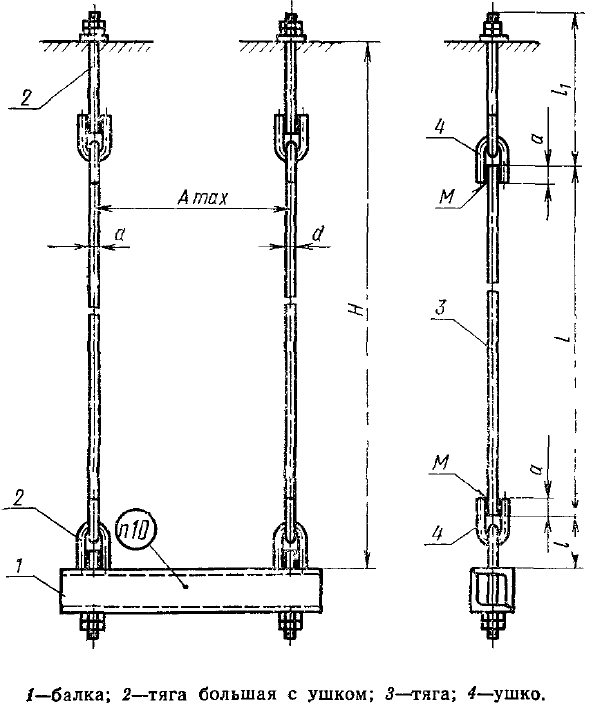

Подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из угловой стали
Тип ПГ2у
Таблица №1
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ПГ2у-108 | 108-114 | 400 | 250 | 530 | 26 | 10 | 56 | 230 | — | 2,70 |
| ПГ2у-133 | 133 | 500 | 500 | 550 | 26 | 10 | 56 | 230 | — | 3,10 |
| ПГ2у-159 | 159 | 600 | 350 | 550 | 34 | 12 | 70 | 336 | — | 4,20 |
| ПГ2у-194 | 194 | 900 | 400 | 550 | 34 | 12 | 70 | 336 | — | 4,50 |
| ПГ2у-219 | 219 | 1 500 | 400 | 550 | 43 | 16 | 87 | 344 | — | 6,70 |
| ПГ2у-273 | 273 | 1 800 | 450 | 550 | 43 | 16 | 87 | 344 | — | 8,80 |
| ПГ2у-32б | 325 | 2 400 | 500 | 550 | 43 | 16 | 87 | 344 | — | 9,20 |
| ПГ2у-377 | 377 | 2 400 | 600 | 550 | 43 | 16 | 87 | 344 | — | 12,80 |
| ПГ2у-426 | 426 | 3 000 | 650 | 550 | 43 | 16 | 87 | 344 | — | 13,50 |
| ПГ2у-480 | 480 | 4 000 | 700 | 640 | 51 | 20 | 103 | 412 | — | 17,90 |
| ПГ2у-530 | 530 | 6 000 | 700 | 900 | 62 | 24 | 126 | 484 | — | 23,80 |

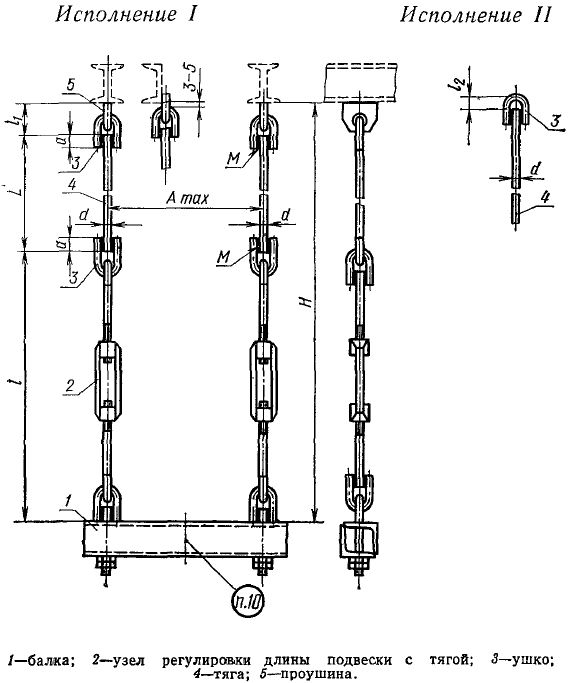

Подвеска с двумя тягами, регулируемыми муфтами, и опорной балкой из угловой стали
Тип ПМ2у
Таблица №2
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ПМ2у-108 | 108-114 | 400 | 250 | 600 | 26 | 10 | 400 | 48 | 20 | 3,60 |
| ПМ2у-133 | 133 | 500 | 500 | 620 | 26 | 10 | 400 | 48 | 20 | 4,00 |
| ПМ2у-159 | 159 | 600 | 350 | 670 | 34 | 12 | 160 | 52 | 24 | 5,10 |
| ПМ2у-194 | 194 | 900 | 400 | 670 | 34 | 12 | 460 | 52 | 24 | 5,40 |
| ПМ2у-219 | 219 | 1 500 | 400 | 720 | 43 | 16 | 540 | 70 | 30 | 9,50 |
| ПМ2у-273 | 273 | 1 800 | 450 | 720 | 43 | 16 | 510 | 70 | 30 | 11,60 |
| ПМ2у325 | 325 | 2 400 | 500 | 790 | 43 | 16 | 540 | 70 | 30 | 12,00 |
| ПМ2у-377 | 377 | 2 400 | 600 | 790 | 43 | 16 | 540 | 70 | 30 | 13,60 |
| ПМ2у-426 | 426 | 3 000 | 650 | 790 | 43 | 16 | 540 | 70 | 30 | 16,30 |
| ПМ2у-480 | 480 | 4 000 | 700 | 850 | 51 | 20 | 600 | 91 | 36 | 29,00 |
| ПM2у-530 | 530 | 6 000 | 700 | 1050 | 62 | 24 | 585 | 98 | 44 | 35,40 |
Цены на подвески ПГ2у и ПМ2у для горизонтальных трубопроводов. ГОСТ 16127-78.
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | Аmax | H, не менее | a | d | l | I1 | l2 | Масса, кг | Стоимость за ед., руб. |
| ПГ2у-108 | 108-114 | 400 | 250 | 530 | 26 | 10 | 56 | 230 | — | 2.7 | 458,00 |
| ПМ2у-108 | 108-114 | 400 | 250 | 600 | 26 | 10 | 400 | 48 | 20 | 3.6 | 645,00 |
| ПГ2у-133 | 133 | 500 | 500 | 550 | 26 | 10 | 56 | 230 | — | 3.1 | 524,00 |
| ПМ2у-133 | 133 | 500 | 500 | 620 | 26 | 10 | 400 | 48 | 20 | 4.0 | 711,00 |
| ПГ2у-159 | 159 | 600 | 350 | 550 | 34 | 12 | 70 | 336 | — | 4.2 | 700,00 |
| ПМ2у-159 | 159 | 600 | 350 | 670 | 34 | 12 | 160 | 52 | 24 | 5.1 | 645,00 |
| ПГ2у-194 | 194 | 900 | 400 | 550 | 34 | 12 | 70 | 336 | — | 4.5 | 758,00 |
| ПМ2у-194 | 194 | 900 | 400 | 670 | 34 | 12 | 460 | 52 | 24 | 5.4 | 963,00 |
| ПГ2у-219 | 219 | 1 500 | 400 | 550 | 43 | 16 | 87 | 344 | — | 6.7 | 1 122,00 |
| ПМ2у-219 | 219 | 1 500 | 400 | 720 | 43 | 16 | 540 | 70 | 30 | 9.5 | 1 599,00 |
| ПГ2у-273 | 273 | 1 800 | 450 | 550 | 43 | 16 | 87 | 344 | — | 8.8 | 1 440,00 |
| ПМ2у-273 | 273 | 1 800 | 450 | 720 | 43 | 16 | 510 | 70 | 30 | 11.6 | 1 944,00 |
| ПГ2у-32б | 325 | 2 400 | 500 | 550 | 43 | 16 | 87 | 344 | — | 9.2 | 1 505,00 |
| ПМ2у325 | 325 | 2 400 | 500 | 790 | 43 | 16 | 540 | 70 | 30 | 12.0 | 2 019,00 |
| ЛГ2у-377 | 377 | 2 400 | 600 | 550 | 43 | 16 | 87 | 344 | — | 12.8 | 2 094,00 |
| ПМ2у-377 | 377 | 2 400 | 600 | 790 | 43 | 16 | 540 | 70 | 30 | 13.6 | 2 281,00 |
| ПГ2у-426 | 426 | 3 000 | 650 | 550 | 43 | 16 | 87 | 344 | — | 13.5 | 2 141,00 |
| ПМ2у-426 | 426 | 3 000 | 650 | 790 | 43 | 16 | 540 | 70 | 30 | 16.3 | 2 589,00 |
| ПГ2у-480 | 480 | 4 000 | 700 | 640 | 51 | 20 | 103 | 412 | — | 17.9 | 2 776,00 |
| ПМ2у-480 | 480 | 4 000 | 700 | 850 | 51 | 20 | 600 | 91 | 36 | 29.0 | 4 281,00 |
| ПГ2у-530 | 530 | 6 000 | 700 | 900 | 62 | 24 | 126 | 484 | — | 23.8 | 3 402,00 |
| ПM2у-530 | 530 | 6 000 | 700 | 1050 | 62 | 24 | 585 | 98 | 44 | 35.4 | 5 281,00 |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
ГОСТ 16127-78 в PDF для скачивания
