Выполнение монтажной приварки тяг подвесок находятся в приложении 2.
Конструкция, а также основные размеры, допустимые нагрузки и материалы деталей должны отвечать тем, что указаны на чертежах 1 и 2.
Чертеж №1
Таблица 1
| Обозначение блока | Допускаемая нагрузка, кН (кгс) | Для тяг | A | H | L | i | l | g | Масса, кг | |
| d | d1 | |||||||||
| 01 | 4,4 (450) | 12 | 12 | 160 | 40 | 1025 | 35 | 10 | 1 | 2,6 |
| 02 | 14,7 (1500) | 16 | 50 | 2,9 | ||||||
| 03 | 23,5 (2400) | 16 | 20 | 200 | 60 | 1030 | 45 | 12 | 5,4 | |
| 04 | 33,3 (3400) | 20 | 24 | 250 | 80 | 1040 | 50 | 14 | 8,8 | |
| 05 | 53,9 (5500) | 24 | 30 | 280 | 90 | 1045 | 60 | 16 | 12,8 | |
| 06 | 78,4 (8000) | 30 | 36 | 300 | 100 | 1055 | 80 | 20 | 2 | 20,0 |
Условное обозначение подвески с траверсой, если нагрузка для подвески 14,7 кН (1500 кгс/см2)

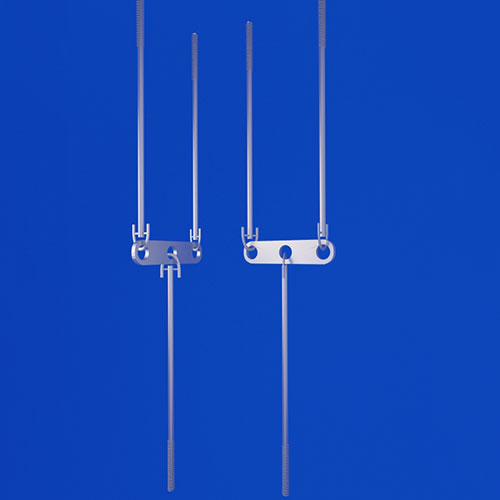

Блок подвески с траверсой 02 ОСТ 34-10-732
Предельные отклонения размера -
Все прочие технические требования должны отвечать ТУ 34-10-10380 и ОСТ 34-10-723.
Конструкция и размеры траверс должны отвечать значениям, указанным в чертеже 2 и таблице 3.
Материал – лист
* - справочные размеры.
Предельные неуказанные отклонения отверстий Н14, валов h14, остальных .
Таблица 2
| Обозначение блока с траверсой | Поз. 1 Траверса, 1 шт. | Поз. 2 Ушко, 1 шт. | Поз. 3 Тяга гладкая, 1шт |
| Обозначение по | |||
| 1-ОСТ 34-10-732 | 1-ОСТ 34-10-729 | 2-ОСТ 34-10-729 | |
| 01 | 1-01 | 1-01 | 2-05 |
| 02 | 1-02 | ||
| 03 | 1-03 | 1-02 | 2-35 |
| 04 | 1-04 | 1-03 | 2-65 |
| 05 | 1-05 | 1-04 | 2-95 |
| 06 | 1-06 | 1-05 | 2-125 |
Конструкция и размеры траверсы
Таблица 3
| Обозначение блока | Для тяг диаметром | L | A | H | S | h | h1 | d | b | c | Масса, кг | |
| Средних | Крайних | |||||||||||
| 1-01 | 12 | 12 | 200 | 160 | 40 | 8 | 17 | 17 | 14 | 25 | 2 | 0,56 |
| 1-02 | 16 | 210 | 50 | 12 | 25 | 22 | 18 | 35 | 3 | 0,84 | ||
| 1-03 | 20 | 16 | 260 | 200 | 60 | 16 | 30 | 28 | 23 | 42 | 4 | 1,68 |
| 1-04 | 24 | 20 | 330 | 250 | 80 | 35 | 32 | 27 | 50 | 2,92 | ||
| 1-05 | 30 | 24 | 340 | 280 | 90 | 20 | 45 | 40 | 33 | 60 | 5 | 3,94 |
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-732-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ГОСТ 14637-89 | п. 4.1. |
| ГОСТ 19903-74 | п. 4.1. |
| ТУ 34-42-10380-83 | п. 3.2. |
| ОСТ 34-10-723-93 | п. 3.2. |
| ОСТ 34-10-729-93 | Таблица 2 |
