Конструкция и размеры
Варианты приварки подвесок к коробам пылегазовоздухопроводов и выполнение монтажных приварок тяг подвесок приведены в приложении 2, рис.1 и 5, ОСТ 34-10-723.
Конструкция, основные размеры, а также допустимые нагрузки должны отвечать тем, что указаны на чертеже 1 и в таблице 1 и 2.

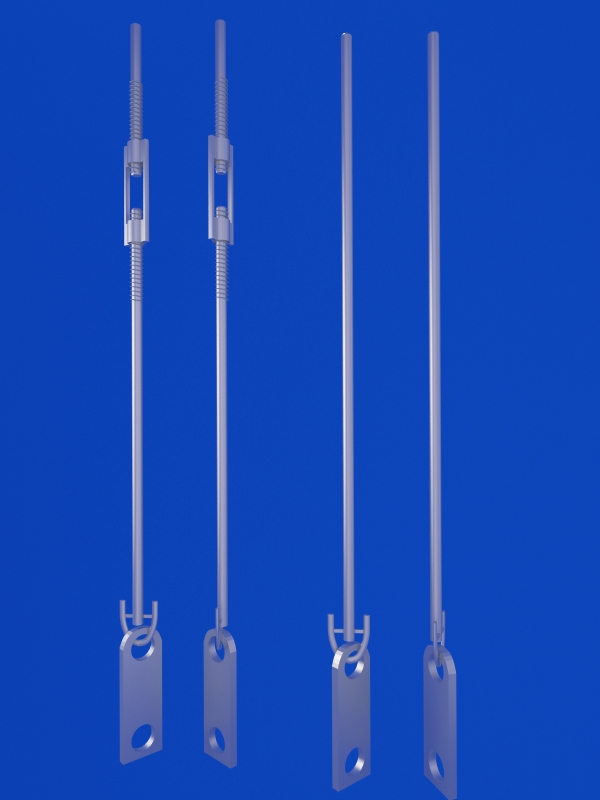

Исполнение 1 Исполнение 2
Таблица 1
| Обозначение блока подвески с серьгой | Допускаемая нагрузка на блок кН(кгс) | d | H | B | L1 | L | l | l | g | Масса, кг | ||||
| Исп.1 | Исп.2 | Исп.1 | Исп.2 | Исп.1 | Исп.2 | Исп.1 | Исп.2 | |||||||
| 01 | 02 | 4,4 (450) | 12 | 150 | 36 | 725 | 1025 | 875 | 1175 | 35 | 10 | 1 | 2 | 1 |
| 03 | 04 | 14,7 (1500) | 16 | 56 | 735 | 1030 | 885 | 1180 | 45 | 12 | 4 | 3 | ||
| 05 | 06 | 23,5 (2400) | 20 | 180 | 63 | 750 | 1040 | 930 | 1120 | 50 | 14 | 6 | 5 | |
| 07 | 08 | 33,3 (3400) | 24 | 70 | 755 | 1045 | 935 | 1225 | 60 | 16 | 9 | 7 | ||
Таблица 2
| Обозначение блока подвески с серьгой | Поз.1 Серьга, 1шт. | Поз.2 Ушко, 1шт. | Поз.3 Тяги резьбовые с муфтой, 1шт | Поз.4 Тяга гладкая, 1шт | |
| Обозначение по | |||||
| Исп.1 | Исп.2 | 1 ОСТ 34-10-730 | 1 ОСТ 34-10-729 | ОСТ 34-10-729 | 2 ОСТ 34-10-729 |
| 01 | 1-01 | 1-01 | 01 | 2-05 | |
| 02 | |||||
| 03 | 1-02 | 1-02 | 02 | 2-35 | |
| 04 | |||||
| 05 | 1-03 | 1-03 | 03 | 2-65 | |
| 06 | |||||
| 07 | 1-04 | 1-04 | 04 | 2-95 | |
| 08 | |||||
Условное обозначение блока с серьгой и резьбовыми тягами диаметром М 20 мм по примеру:
Блок подвески с серьгой 05 ОСТ 34-10-730
С гладкой тягой:
Блок подвески с серьгой 06 ОСТ 34-10-730
Сварка ручная электродуговая. Электрод Э42А в соответствии с ГОСТ 9467
Прочие технические требования в соответствии с ТУ34-10-10380 и ОСТ 34-10-723.
Конструкция и размеры серьги должны отвечать тем, что указываются на чертежах 2 и 6 и таблице 3.
Конструкция и размеры серьги
| Обозначение серьги | Допускаемая нагрузка кН(кгс) | Для тяг диаметром | d | R | S | B | L | H | C | Масса, кг |
| 01 | 4,4 (450) | 12 | 14 | 18 | 8 | 36 | 185 | 150 | 2 | 0,39 |
| 02 | 14,7 (1500) | 16 | 23 | 28 | 12 | 56 | 200 | 4 | 0,92 | |
| 03 | 23,5 (2400) | 20 | 27 | 32 | 16 | 63 | 250 | 180 | 1,74 | |
| 04 | 33,3 (3400) | 24 | 35 | 20 | 70 | 6 | 2,47 |
Примерное условное обозначение для тяги диаметром 16 мм:
Серьга 02 ОСТ 34-10-730
Материал:
Полоса .JPG)
или
Предельные отклонения размеров:
Валы – h14
Отверстия Н14.
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-730-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ГОСТ 103-76 | 4.1. |
| ГОСТ 1050-88 | 4.1. |
| ГОСТ 9467-75 | 3.1. |
| ГОСТ 19903-74 | 4.1. |
| ГОСТ 14637-89 | 4.1. |
| ТУ 34-42-10380-83 | 3.3. |
| ОСТ 34-10-723-93 | 3.3. |
| ОСТ 34-10-729-93 | Таблица 2 |
| ОСТ 34-10-739-93 | Таблица 2 |
