Блок подвески с проушиной ОСТ 34-10-729-93

от

55 руб./шт

Варианты цен

55 руб./шт

Подробности

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Доставка

Конструкция и размеры

Варианты приварки блоков подвесок к коробам пылегазовоздухопроводов и выполнение монтажных приварок тяг подвесок приводятся в приложении 2, рисунок 1-4.

Конструкция и основные размеры, допустимые нагрузки на блоки должны соответствовать тем, что указаны на чертеже 1 и таблице 1.

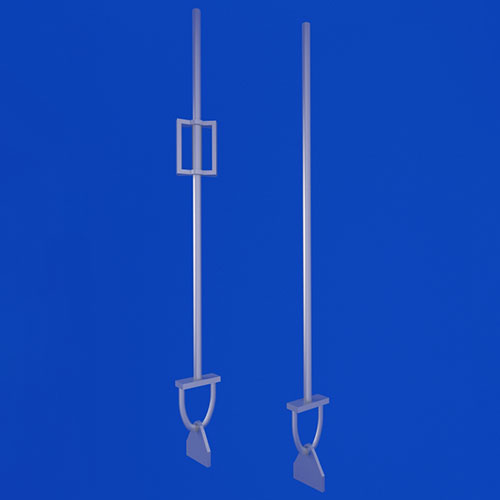

Исполнение 1 Исполнение 2

Блок подвески с проушиной

Таблица 1

Размеры в мм
Обозначение блока подвески с проушиной		Допускаемая нагрузка на блок, кН (кгс)	d	H	B	L₁		L		l	b	g	Масса, кг
Исп. 1	Исп. 2	Допускаемая нагрузка на блок, кН (кгс)	d	H	B	Исп. 1	Исп. 2	Исп. 1	Исп. 2	l	b	g	Исп. 1	Исп. 2
01	02	4,4 (450)	12	155	100	725	1025	880	1180	35	10	1	2	2
03	04	14,7 (1500)	16	175	150	735	1030	910	1205	45	12		5	4
05	06	23,5 (2400)	20	170	150	750	1040	920	1210	50	14		7	6
07	08	33,3 (3400)	24	195	250	755	1045	950	1240	60	16		13	11
09	10	33,3 (3400)	24	265			1045	1020	1310	60	16	2	16	14
11	12	53,9 (5500)	30	185			1055	940	1240	80	20		18	14
13	14	53,9 (5500)	30	255			1055	1010	1310	80	20		22	17
15	16	78,4 (8000)	36	173		770	1065	945	1240	90	25		23	19
17	18	78,4 (8000)	36	365	300	770	1065	1135	1430	90	25		36	32

Продолжение таблицы 1

Обозначение блока подвески с проушиной		Допускаемая нагрузка на блок, кН (кгс)	d	H	B	L₁		L		l	b	g	Масса, кг
Исп. 1	Исп. 2	Допускаемая нагрузка на блок, кН (кгс)	d	H	B	Исп. 1	Исп. 2	Исп. 1	Исп. 2	l	b	g	Исп. 1	Исп. 2
19	20	107,9 (11000)	42	165	250	980	1075	1145	1240	100	30	2	34	33
21	22	107,9 (11000)	42	355	300	980	1075	1335	1430	100	30		47	36
23	24	147,1 (15000)	48	350		990	1085	1340	1435	120	35		61	44
25	26	196,1 (20000)	56	415		1005	1098	1420	1515	140	40		74	54

Пример условного обозначения блока подвески с проушиной и резьбовыми тягами диаметром М 20 мм:

Блок подвески с проушиной 05 ОСТ 34-10-729,

Для блока подвески с проушиной и гладкой тягой диаметром 20 мм –

Блок подвески с проушиной 06 ОСТ 34-10-729.

Предельные отклонения размеров предельное отклонение размеров

Прочие технические требования в соответствии с ТУ 34-42-10380 и ОСТ 34-10-723.

Таблица 2

Обозначение блока подвески с проушиной		Поз. 1	Поз. 2	Поз.3	Поз. 4
		Проушина 1 шт.	Ушко 1 шт.	Тяги резьбовые с муфтой 1 шт	Тяга гладкая 1 шт
		Обозначение по
Исп. 1	Исп.2	1 ОСТ 34-10-733	1 ОСТ 34-10-729	ОСТ 34-10-739	2 ОСТ 34-10-729
01		1-01	1-01	01	—
	02	1-01	1-01	—	2-05
03		1-02	1-02	02	—
	04	1-02	1-02	—	2-35
05		1-03	1-03	03	—
	06	1-03	1-03	—	2-65
07		1-04	1-04	04	—
	08	1-04		—	2-95
09		1-05		04	—
	10	1-05		—	2-95
11		1-06	1-05	05	—
	12	1-06		—	2-125
13		1-07		05	—
	14	1-07		—	2-125
15		1-08	1-06	06	—
	16	1-08		—	2-155
17		1-09		06	—
	18	1-09		—	2-155
19		1-10	1-07	07	—
	20	1-10		—	2-185
21		1-11		07	—
	22	1-11		—	2-185
23		1-12	1-08	08	—
	24	1-12		—	—
25		1-13		09	—
	26	1-13		—	—

Конструкция и размеры ушек должны отвечать тем, что указываются на чертеже 2 и в таблице 3.

Чертеж 2

чертеж 2 блок подвески с проушиной

Таблица 3

Размеры в мм
Обозначение ушка	Допускаемая нагрузка, кН (кгс)	d	L		b⁺¹	R	Длина развертки	Масса, кг
Обозначение ушка	Допускаемая нагрузка, кН (кгс)	d	Ном.	Пред. откл.	b⁺¹	R	Длина развертки	Масса, кг
1-01	4,4 (450)	12	45	+1,0	14	7,0	130	0,12
1-02	14,7 (1500)	16	60	+1,2	19	9,5	174	0,28
1-03	23,5 (2400)	20	65		23	11,5	200	0,49
1-04	33,3 (3400)	24	80		27	13,5	242	0,86
1-05	53,9 (5500)	30	100	+1,4	34	17,0	302	1,68
1-06	78,4 (8000)	35	115	+1,4	40	20,0	350	2,80
1-07	107,9 (11000)	42	130	+1,6	46	23,0	400	4,20
1-08	147,1 (15000)	48	155		52	25,0	470	6,50
1-09	196,1 (20000)	56	150		60	30,0	545	8,80

Пример условного обозначения ушка с диаметром 20 мм –

Ушко 1-03 ОСТ 34-10-729

Материал – круг формула

Конструкция и размеры тяг должны соответствовать тем, что указываются на чертеже 3 и таблице 4.

Чертеж 3

чертеж 3 блок с проушиной

Таблица 4

Размеры в мм
Обозначение тяги гладкой	Допускаемая нагрузка кН (кгс)	d	L	Масса, кг
2-01	4,4 (450)	12	200	0,17
2-02			400	0,35
2-03			600	0,53
2-04			800	0,71
2-05			1000	0,88
2-06			1200	1,07
2-07			1400	1,24
2-08			1600	1,48
2-09			1800	1,60
2-10			2000	1,78
2-11			2200	1,95
2-12			2400	2,13
2-13			2600	2,31
2-14			2800	2,49
2-15			3000	2,66
2-16			3200	2,84
2-17			3400	3,02
2-18			3600	3,20
2-19			3800	3,37
2-20			4000	3,55
2-21			4200	3,73
2-22			4400	3,91
2-23			4600	4,08
2-24			4800	4,26
2-25			5000	4,44
2-26			5200	4,62
2-27			5400	4,80
2-28			5600	4,97
2-29			5800	5,15
2-30	14,7 (1500)	16	6000	5,33
2-31	14,7 (1500)	16	200	0,31

Пример условного обозначения тяги диаметром 20 мм и длиной 1000 мм:

Тяга 2-65 ОСТ 34-10-729

Материал – круг формула-2

Информационные данные

Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.

Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова

Взамен ОСТ 34-42-729-85

Ссылочные нормативно-технические документы

Обозначение НТД, на которые дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 1050-86	4.1.; 5.1.
ГОСТ 2590-88	4.1.; 5.1.
ОСТ 34-10-723-93	3.2.
ОСТ 34-10-733-93	Таблица 2
ОСТ 34-10-739-93	Таблица 2
ТУ 34-42-10380-83	3.2.
