Конструкция и размеры
Варианты приварки подвесок к коробам пылегазовоздухопроводов и выполнение монтажных приварок тяг подвесок приводятся в приложении 2, рисунок 1 и 6.

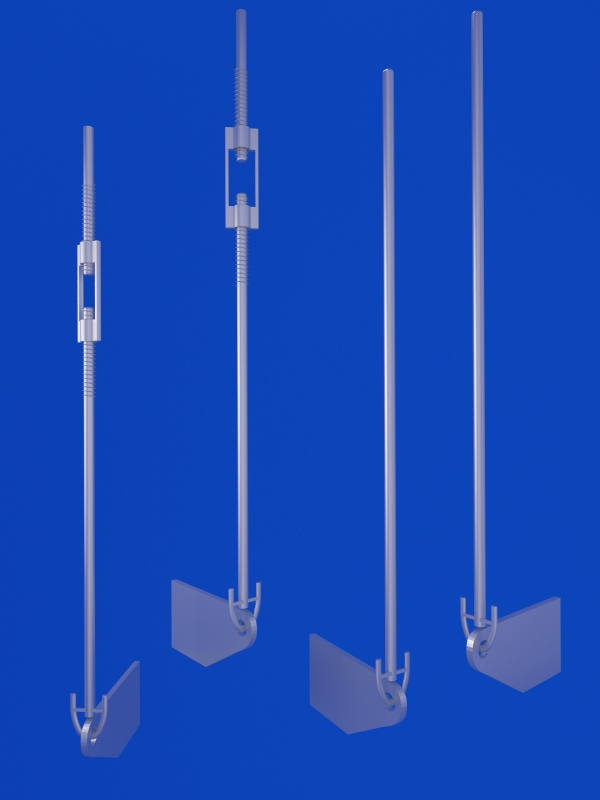

Исполнение 1 Исполнение 2
Конструкция и основные размеры, а также допустимые нагрузки и материал деталей должны соответствовать тем, что указываются на чертеже и в таблице 1 и 2.
Таблица 1
| Обозначение блока подвески с плавником | Допускаемая нагрузка на блок, кН (кгс) | d | H | H1 | С | L1 | L | l | b | g | Масса, кг | ||||
| Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | ||||||||
| 01 | 02 | 4,4 (450) | 12 | 132 | 150 | 200 | 725 | 1025 | 860 | 1160 | 35 | 10 | 1 | 3 | 2 |
| 03 | 04 | 14,7 (1500) | 16 | 225 | 250 | 250 | 735 | 1030 | 960 | 1255 | 45 | 12 | 7 | 6 | |
| 06 | 06 | 23,5 (2400) | 20 | 270 | 300 | 300 | 750 | 1040 | 1020 | 1310 | 50 | 14 | 12 | 11 | |
Таблица 2
| Обозначение блока подвески с плавником | Поз. 1 | Поз. 2 | Поз. 3 | Поз. 4 | |
| Плавник 1 шт. | Ушко 1 шт. | Тяги резьбовые с муфтой 1 шт. | Тяга гладкая 1 шт. | ||
| Обозначение по | |||||
| Исп. 1 | Исп. 2 | 1-ОСТ 34-10-734 | 1-ОСТ 34-10-729 | ОСТ 34-10-739 | 2-ОСТ 34-10-739 |
| 01 | 1-01 | 1-01 | 01 | 2-05 | |
| 02 | |||||
| 03 | 1-02 | 1-02 | 02 | 2-35 | |
| 04 | |||||
| 05 | 1-03 | 1-03 | 03 | 2-65 | |
| 06 | |||||
Пример условного обозначения блока подвески с плавником и тягами резьбовым диаметром 20 мм:
Блок подвески с плавником 05 ОСТ 34-10-731.
Для условного обозначения блока подвески с плавником и гладкой тягой диаметром 20 мм:
Блок подвески с плавником 06 ОСТ 34-10-731.
Прочие технические требования в соответствии с ТУ 34-42-10380 и ОСТ 34-10-723.
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-731-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ОСТ 34-10-10380-93 | п. 3.1. |
| ОСТ 34-10-723-93 | п. 3.1. |
| ТУ 34-10-729-93 | Таблица 2 |
| ОСТ 34-10-734-93 | Таблица 2 |
| ОСТ 34-10-739-93 | Таблица 2 |
