Конструкция и размеры
Конструкция, основные размеры, допустимые нагрузки, а также материалы деталей должны отвечать тем, что указываются на чертеже и в таблицах 1 и 2.
Исполнение 1 Исполнение 2
Таблица №1
| Обозначение блоков для трубопроводов из стали | Исполнение | Допускаемая нагрузка на блок, кН (кгс) | Dн | d | L | L1 | A | H | B | Масса, кг | |
| углерод. | корроз. | ||||||||||
| 01 | 02 | 1 | 0,9 (90) | 57 | 12 | 725 | 927 | 104 | 150 | 30 | 2 |
| 03 | 04 | 1 | 1,5 (150) | 76 | 12 | 725 | 937 | 124 | 150 | 30 | 2 |
| 05 | 06 | 1 | 2,0 (200) | 89 | 12 | 725 | 945 | 140 | 150 | 30 | 2 |
| 07 | 08 | 1 | 2,9 (300) | 108 | 12 | 725 | 955 | 160 | 150 | 40 | 3 |
| 09 | 10 | 1 | 3,8 (390) | 133 | 12 | 725 | 965 | 180 | 150 | 40 | 3 |
| 11 | 12 | 1 | 5,4 (550) | 159 | 16 | 735 | 1005 | 240 | 150 | 60 | 6 |
| 13 | 14 | 1 | 11,7 (1200) | 219 | 16 | 735 | 1035 | 300 | 150 | 60 | 6 |
| 15 | 16 | 1 | 18,1 (1850) | 273 | 20 | 750 | 1110 | 360 | 180 | 90 | 11 |
| 17 | 18 | 1 | 23,5 (2400) | 325 | 20 | 750 | 1140 | 420 | 180 | 90 | 13 |
| 19 | 20 | 1 | 28,4 (2900) | 377 | 24 | 755 | 1175 | 480 | 180 | 100 | 21 |
| 21 | 22 | 1 | 33,3 (3400) | 426 | 24 | 755 | 1200 | 530 | 180 | 100 | 22 |
| 23 | 24 | 1 | 33,3 (3400) | 530 | 24 | 755 | 1255 | 640 | 180 | 100 | 25 |

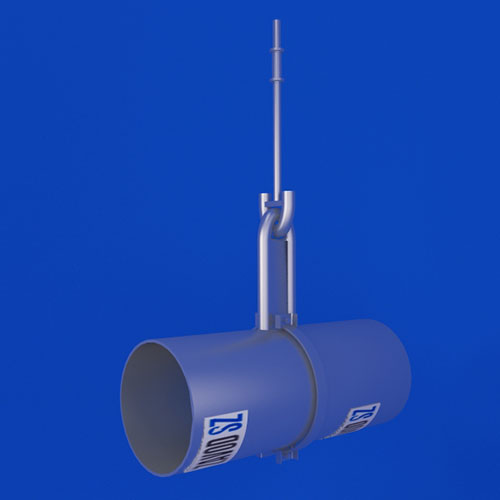

Пример условного обозначения хомутового блока с муфтой для трубопровода Дн 426 мм из углеродистой стали:
Блок хомутовый 426 У-21 ОСТ 34-10-725
Для трубопроводов из коррозионно-стойкой стали:
Блок хомутовый 426 К-22 ОСТ 34-10-725
Прочие технические требования должны отвечать положениям ТУ 34-42-10380 и ОСТ 34-10-723.
Продолжение таблицы № 1
| Обозначение блоков для трубопроводов из стали* | Исполнение | Допускаемая нагрузка на блок, кН (кгс) | Dн | d | L | L1 | A | H | B | Масса, кг | |
| углерод. | корроз. | ||||||||||
| 25 | 26 | 2 | 0,9 (90) | 57 | 12 | 1025 | 1227 | 104 | 150 | 30 | 2 |
| 27 | 28 | 2 | 1,5 (150) | 76 | 12 | 1025 | 1237 | 124 | 150 | 30 | 2 |
| 29 | 30 | 2 | 2,0 (200) | 89 | 12 | 1025 | 1245 | 140 | 150 | 30 | 2 |
| 31 | 32 | 2 | 2,9 (300) | 108 | 12 | 1025 | 1255 | 160 | 150 | 40 | 2 |
| 33 | 34 | 2 | 3,8 (390) | 133 | 12 | 1025 | 1265 | 180 | 150 | 40 | 2 |
| 35 | 36 | 2 | 5,4 (550) | 159 | 16 | 1030 | 1300 | 240 | 150 | 60 | 5 |
| 37 | 38 | 2 | 11,7 (1200) | 219 | 16 | 1030 | 1330 | 300 | 150 | 60 | 6 |
| 39 | 40 | 2 | 18,1 (1850) | 273 | 20 | 1040 | 1400 | 360 | 180 | 90 | 11 |
| 41 | 42 | 2 | 23,5 (2400) | 325 | 20 | 1040 | 1430 | 420 | 180 | 90 | 12 |
| 43 | 44 | 2 | 28,4 (2900) | 377 | 24 | 1045 | 1465 | 480 | 180 | 100 | 19 |
| 45 | 46 | 2 | 33,3 (3400) | 426 | 24 | 1045 | 1490 | 530 | 180 | 100 | 20 |
| 47 | 48 | 2 | 33,3 (3400) | 530 | 24 | 1045 | 1545 | 640 | 180 | 100 | 23 |
*Для трубопроводов из коррозионностойкой стали применять хомут из углеродыстой стали с прокладкой из стали 08х18Н10Т (ОСТ 34-10-735)
Таблица № 2
| Обозначение блоков | Испол. | Поз.1 Блок подвески, 1шт | Поз.2 Хомут, 1шт | |
| обозначение по | ||||
| ОСТ 34-10-730 | ОСТ 34-10-735 | |||
| углерод. | коррозион. | |||
| 01 | 1 | 01 | 01 | |
| 02 | 1 | 01 | 02 | |
| 03 | 1 | 01 | 03 | |
| 04 | 1 | 01 | 04 | |
| 05 | 1 | 01 | 05 | |
| 06 | 1 | 01 | 06 | |
| 07 | 1 | 01 | 07 | |
| 08 | 1 | 01 | 08 | |
| 09 | 1 | 01 | 09 | |
| 10 | 1 | 01 | 10 | |
| 11 | 1 | 03 | 11 | |
| 12 | 1 | 03 | 12 | |
| 13 | 1 | 03 | 13 | |
| 14 | 1 | 03 | 14 | |
| 15 | 1 | 05 | 15 | |
| 16 | 1 | 05 | 16 | |
| 17 | 1 | 05 | 17 | |
| 18 | 1 | 05 | 18 | |
| 19 | 1 | 07 | 19 | |
| 20 | 1 | 07 | 20 | |
| 21 | 1 | 07 | 21 | |
Продолжение таблицы № 2
| Обозначение блоков | Испол. | Поз.1 Блок подвески, 1шт | Поз.2 Хомут, 1шт | |
| обозначение по | ||||
| ОСТ 34-10-730 | ОСТ 34-10-735 | |||
| углерод. | коррозион. | |||
| 22 | 1 | 07 | 22 | |
| 23 | 1 | 07 | 23 | |
| 24 | 1 | 07 | 24 | |
| 25 | 2 | 02 | 01 | |
| 26 | 2 | 02 | 02 | |
| 27 | 2 | 02 | 03 | |
| 28 | 2 | 02 | 04 | |
| 29 | 2 | 02 | 05 | |
| 30 | 2 | 02 | 06 | |
| 31 | 2 | 02 | 07 | |
| 32 | 2 | 02 | 08 | |
| 33 | 2 | 02 | 09 | |
| 34 | 2 | 02 | 10 | |
| 35 | 2 | 04 | 11 | |
| 36 | 2 | 04 | 12 | |
| 37 | 2 | 04 | 13 | |
| 38 | 2 | 04 | 14 | |
| 39 | 2 | 06 | 15 | |
| 40 | 2 | 06 | 16 | |
| 41 | 2 | 06 | 17 | |
| 42 | 2 | 06 | 18 | |
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов, И.П.Горяникова
Взамен ОСТ 34-42-725-85
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ОСТ 34-10-723-93 | 3. |
| ОСТ 34-10-730-93 | Таблица 2 |
| ОСТ 34-10-735-93 | Таблица 2 |
| ТУ 34-42-10390-83 | 3. |
Цены на блок подвески хомутовый для горизонтальных трубопроводов ОСТ 34-10-725-93
| № | Наименование блоков | Допускаемая нагрузка, кН | Диаметр Дн, мм | Высота до цента хомута, мм | Масса блоков, кг | Стоимость за ед. руб. |
| Исполнение 1 | ||||||
| 1 | 57У-01 ОСТ 34-10-725-93 | 0,9 | 57 | 927 | 2.0 | 504,00 |
| 2 | 57К-02 ОСТ 34-10-725-93 | 0,9 | 57 | 927 | 2.0 | 803,00 |
| 3 | 76У-03 ОСТ 34-10-725-93 | 1,5 | 76 | 937 | 2.0 | 504,00 |
| 4 | 76К-04 ОСТ 34-10-725-93 | 1,5 | 76 | 937 | 2.0 | 803,00 |
| 5 | 89У-05 ОСТ 34-10-725-93 | 2 | 89 | 945 | 2.0 | 504,00 |
| 6 | 89К-06 ОСТ 34-10-725-93 | 2 | 89 | 945 | 2.0 | 803,00 |
| 7 | 108У-07 ОСТ 34-10-725-93 | 2,9 | 108 | 955 | 3.0 | 738,00 |
| 8 | 108К-08 ОСТ 34-10-725-93 | 2,9 | 108 | 955 | 3.0 | 1 196,00 |
| 9 | 133У-09 ОСТ 34-10-725-93 | 3,8 | 133 | 965 | 3.0 | 738,00 |
| 10 | 133К-10 ОСТ 34-10-725-93 | 3,8 | 133 | 965 | 3.0 | 1 196,00 |
| 11 | 159У-11 ОСТ 34-10-725-93 | 5,4 | 159 | 1005 | 6.0 | 1 383,00 |
| 12 | 159К-12 ОСТ 34-10-725-93 | 5,4 | 159 | 1005 | 6.0 | 2 271,00 |
| 13 | 219У-13 ОСТ 34-10-725-93 | 11,7 | 219 | 1035 | 6.0 | 1 383,00 |
| 14 | 219К-14 ОСТ 34-10-725-93 | 11,7 | 219 | 1035 | 6.0 | 2 271,00 |
| 15 | 273У-15 ОСТ 34-10-725-93 | 18,1 | 273 | 1110 | 11.0 | 2 532,00 |
| 16 | 273К-16 ОСТ 34-10-725-93 | 18,1 | 273 | 1110 | 11.0 | 4 654,00 |
| 17 | 325У-17 ОСТ 34-10-725-93 | 23,5 | 325 | 1140 | 13.0 | 2 981,00 |
| 18 | 325К-18 ОСТ 34-10-725-93 | 23,5 | 325 | 1140 | 13.0 | 4 934,00 |
| 19 | 377У-19 ОСТ 34-10-725-93 | 28,4 | 377 | 1175 | 21.0 | 4 579,00 |
| 20 | 377К-20 ОСТ 34-10-725-93 | 28,4 | 377 | 1175 | 21.0 | 7 822,00 |
| 21 | 426У-21 ОСТ 34-10-725-93 | 33,3 | 426 | 1200 | 22.0 | 4 906,00 |
| 22 | 426К-22 ОСТ 34-10-725-93 | 33,3 | 426 | 1200 | 22.0 | 8 196,00 |
| 23 | 530У-23 ОСТ 34-10-725-93 | 33,3 | 530 | 1255 | 25.0 | 5 580,00 |
| 24 | 530К-24 ОСТ 34-10-725-93 | 33,3 | 530 | 1255 | 25.0 | 9 233,00 |
| Исполнение 2 | ||||||
| 25 | 57У-25 ОСТ 34-10-725-93 | 0,9 | 57 | 1227 | 2.0 | 485,00 |
| 26 | 57К-26 ОСТ 34-10-725-93 | 0,9 | 57 | 1227 | 2.0 | 757,00 |
| 27 | 76У-27 ОСТ 34-10-725-93 | 1,5 | 76 | 1237 | 2.0 | 485,00 |
| 28 | 76К-27 ОСТ 34-10-725-93 | 1,5 | 76 | 1237 | 2.0 | 757,00 |
| 29 | 89У-29 ОСТ 34-10-725-93 | 2 | 89 | 1245 | 2.0 | 485,00 |
| 30 | 89К-30 ОСТ 34-10-725-93 | 2 | 89 | 1245 | 2.0 | 757,00 |
| 31 | 108У-31 ОСТ 34-10-725-93 | 2,9 | 108 | 1255 | 2.0 | 485,00 |
| 32 | 108К-32 ОСТ 34-10-725-93 | 2,9 | 108 | 1255 | 2.0 | 757,00 |
| 33 | 133У-33 ОСТ 34-10-725-93 | 3,8 | 133 | 1265 | 2.0 | 485,00 |
| 34 | 133К-34 ОСТ 34-10-725-93 | 3,8 | 133 | 1265 | 2.0 | 757,00 |
| 35 | 159У-35 ОСТ 34-10-725-93 | 5,4 | 159 | 1300 | 5.0 | 1 121,00 |
| 36 | 159К-36 ОСТ 34-10-725-93 | 5,4 | 159 | 1300 | 5.0 | 1 822,00 |
| 37 | 219У-37 ОСТ 34-10-725-93 | 11,7 | 219 | 1330 | 6.0 | 1 336,00 |
| 38 | 219К-38 ОСТ 34-10-725-93 | 11,7 | 219 | 1330 | 6.0 | 2 224,00 |
| 39 | 273У-39 ОСТ 34-10-725-93 | 18,1 | 273 | 1400 | 11.0 | 2 439,00 |
| 40 | 273К-40 ОСТ 34-10-725-93 | 18,1 | 273 | 1400 | 11.0 | 4 093,00 |
| 41 | 325У-41 ОСТ 34-10-725-93 | 23,5 | 325 | 1430 | 12.0 | 2 682,00 |
| 42 | 325К-42 ОСТ 34-10-725-93 | 23,5 | 325 | 1430 | 12.0 | 4 467,00 |
| 43 | 377У-43 ОСТ 34-10-725-93 | 28,4 | 377 | 1465 | 19.0 | 4 065,00 |
| 44 | 377К-44 ОСТ 34-10-725-93 | 28,4 | 377 | 1465 | 19.0 | 6 897,00 |
| 45 | 426У-45 ОСТ 34-10-725-93 | 33,3 | 426 | 1490 | 20.0 | 4 299,00 |
| 46 | 426К-46 ОСТ 34-10-725-93 | 33,3 | 426 | 1490 | 20.0 | 7 271,00 |
| 47 | 530У-47 ОСТ 34-10-725-93 | 33,3 | 530 | 1545 | 23.0 | 4 925,00 |
| 48 | 530К-48 ОСТ 34-10-725-93 | 33,3 | 530 | 1545 | 23.0 | 8 299,00 |
