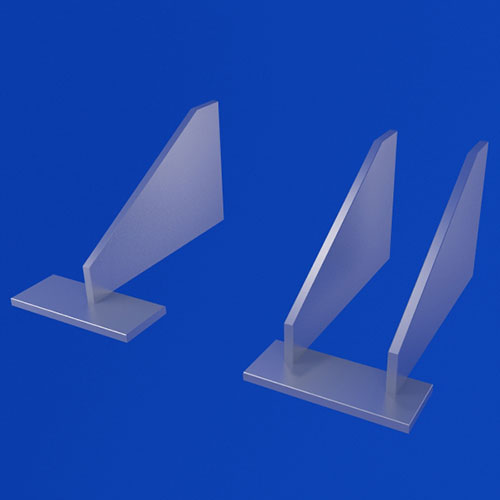

Неподвижная опора для вертикальных коробов
Типы и основные размеры. ОКП 31 1311. Дата введения 01.01.94
Детали и сборочные единицы изготавливаются по рабочим чертежам «Опоры неподвижные и подвижные» Л8-138.000.
Чертеж опоры неподвижной для вертикальных коробов
ОСТ 34-10-615-93 Отраслевой стандарт. Скользящая и неподвижная опора
Типы и основные размеры. ОКП 31-1311.Дата введения 01.01.94
Представленный стандарт распространяется на скользящие и неподвижные опоры, которые предназначаются для трубопроводов ТЭС и АЭС с Дн 89 – 1620 мм и коробов пылегазовоздухопроводов ТЭС с параметрами среды t ≤ 200 ?С, Ру ≤ 1,6 МПа.
Детали и сборочные единицы изготавливаются по рабочим чертежам «Опоры подвижные и неподвижные» Л8-147.000 и Л8-148.000.
Типы и основные размеры должны соответствовать указанным на чертеже и в таблице.
Чертеж опоры скользящей и неподвижной
ОСТ 34-10-619-93 Отраслевой стандарт. Опора катковая.
Типы и основные размеры. ОКП 31 1311
Представленный стандарт распространяется на катковые опоры, которые предназначаются для трубопроводов ТЭС и АЭС с Дн 426 – 1620 мм, с параметрами среди t раб ≤ 425 ?С, Ру ≤ 4,0 МПа.
Детали и сборочные единицы изготавливаются по рабочим чертежам «Опоры подвижные и неподвижные» Л8-196.000.
Типы и основные размеры должны соответствовать указанным на чертеже и в таблице.
Чертеж опоры катковой
Цены на опоры и подвески трубопроводов ОСТ 34-10-610...620-93
Опоры неподвижные для вертикальных коробов ОСТ 34-10-610-93
| № | Наименование | Тип опоры | Дн или Ау | Допускаемая вертикальная нагрузка, Кн | Количество на короб, шт. | Масса опоры, кг | Стоимость за ед., руб. |
| 1 | 01 ОСТ 34-10-610-93 | 1 | 325-920 | 28 | 2 | 10.1 | 832,00 |
| 2 | 02 ОСТ 34-10-610-93 | 2 | 630-2020 | 65 | 2 | 17.9 | 1 384,00 |
Блок двухкатковый ОСТ 34-10-611-93
| № | Наименование | Наибольшее перемещение, мм | Ширина блока, мм | Длина блока, мм | Масса блока, кг | Стоимость за ед., руб. |
| 1 | 01 ОСТ 34-10-611-93 | 150 | 160 | 270 | 8.6 | 2 000,00 |
| 2 | 02 ОСТ 34-10-611-93 | 150 | 210 | 270 | 11.6 | 2 683,00 |
| 3 | 03 ОСТ 34-10-611-93 | 150 | 260 | 270 | 14.3 | 2 237,00 |
| 4 | 04 ОСТ 34-10-611-93 | 180 | 360 | 300 | 20.8 | 3 879,00 |
| 5 | 05 ОСТ 34-10-611-93 | 180 | 460 | 300 | 26.5 | 4 655,00 |
| 6 | 06 ОСТ 34-10-611-93 | 180 | 560 | 300 | 32.4 | 6 075,00 |
| 7 | 07 ОСТ 34-10-611-93 | 180 | 660 | 300 | 38.3 | 6 655,00 |
| 8 | 08 ОСТ 34-10-611-93 | 180 | 760 | 300 | 44.1 | 7 393,00 |
| 9 | 09 ОСТ 34-10-611-93 | 180 | 860 | 300 | 50.0 | 8 159,00 |
| 10 | 10 ОСТ 34-10-611-93 | 180 | 960 | 300 | 55.9 | 8 599,00 |
| 11 | 11 ОСТ 34-10-611-93 | 180 | 210 | 370 | 13.0 | 3 029,00 |
| 12 | 12 ОСТ 34-10-611-93 | 180 | 260 | 370 | 16.0 | 3 243,00 |
| 13 | 13 ОСТ 34-10-611-93 | 180 | 460 | 370 | 28.0 | 4 804,00 |
Блок катковый пружинный ОСТ 34-10-612-93
| № | Наименование | Допускаемая нагрузка на пружину, кН (кгс) | Максимальный прогиб пружины, мм | Высота блока, мм | Масса блока, кг | Стоимость за ед. руб. |
| 1 | 01 ОСТ 34-10-612-93 | 5,24 (537) | 70 | 260 | 34.0 | 7 300,00 |
| 2 | 02 ОСТ 34-10-612-93 | 8,00 (816) | 70 | 270 | 35.0 | 7 458,00 |
| 3 | 03 ОСТ 34-10-612-93 | 11,67 (1190) | 70 | 285 | 36.0 | 7 580,00 |
| 4 | 04 ОСТ 34-10-612-93 | 16,34 (1666) | 70 | 309 | 44.0 | 8 197,00 |
| 5 | 05 ОСТ 34-10-612-93 | 19,66 (2006) | 70 | 330 | 45.0 | 8 393,00 |
| 6 | 06 ОСТ 34-10-612-93 | 26,34 (2686) | 70 | 350 | 70.0 | 12 038,00 |
| 7 | 07 ОСТ 34-10-612-93 | 32,60 (3325) | 70 | 390 | 81.0 | 13 458,00 |
| 8 | 08 ОСТ 34-10-612-93 | 40,00 (4080) | 70 | 400 | 97.0 | 15 328,00 |
| 9 | 09 ОСТ 34-10-612-93 | 48,60 (4953) | 70 | 419 | 100.0 | 15 842,00 |
| 10 | 10 ОСТ 34-10-612-93 | 58,43 (5960) | 70 | 395 | 110.0 | 16 916,00 |
Втулка для прохода через перекрытие ОСТ 34-10-613-93
| Обозначение втулки | Dн | D | S | B | Масса, кг | Стоимость за ед., руб. | ||
| при t среды, 0С | ||||||||
| 200 | 300 | 425 | ||||||
| 01 ОСТ 34-10-613-93 | 57 | - | - | 219 | 6 | 460 | 9.7 | 1 029,00 |
| 02 ОСТ 34-10-613-93 | 76 | 57 | - | 273 | 6 | 515 | 14.0 | 1 356,00 |
| 03 ОСТ 34-10-613-93 | 89; 108 | 76; 89 | 57 | 325 | 6 | 565 | 16.5 | 1 627,00 |
| 04 ОСТ 34-10-613-93 | 133 | 108 | 76; 89 | 377 | 9 | 615 | 26.7 | 2 421,00 |
| 05 ОСТ 34-10-613-93 | 159 | 133; 159 | 108 | 426 | 7 | 665 | 24.0 | 2 402,00 |
| 06 ОСТ 34-10-613-93 | 219 | - | 133; 159 | 478 | 7 | 720 | 26.7 | 2 430,00 |
| 07 ОСТ 34-10-613-93 | 273 | 219 | - | 530 | 8 | 770 | 34.1 | 3 029,00 |
| 08 ОСТ 34-10-613-93 | 325; 377 | 273; 325 | 219; 273 | 630 | 8 | 920 | 40.0 | 3 552,00 |
| 09 ОСТ 34-10-613-93 | 426 | 377 | 325 | 720 | 8 | 960 | 45.2 | 4 010,00 |
| 10 ОСТ 34-10-613-93 | 478; 530 | 426; 478 | 377; 426 | 820 | 8 | 1060 | 51.2 | 4 524,00 |
| 11 ОСТ 34-10-613-93 | 630 | 530 | - | 920 | 9 | 1160 | 64.0 | 5 374,00 |
| 12 ОСТ 34-10-613-93 | 720 | 630 | - | 1020 | 10 | 1260 | 77.9 | 6 636,00 |
| 13 ОСТ 34-10-613-93 | 820; 920 | 720; 820 | - | 1220 | 11 | 1460 | 103.8 | 8 225,00 |
| 14 ОСТ 34-10-613-93 | 1020 | 920; 1020 | - | 1420 | 14 | 1660 | 150.5 | 11 870,00 |
| 15 ОСТ 34-10-613-93 | 1220 | 1220 | - | 1620 | 14 | 1860 | 174.0 | 13 823,00 |
| 16 ОСТ 34-10-613-93 | 1420 | 1420 | - | 1760 | 14 | 2000 | 188.0 | 14 926,00 |
Втулка с колпаком для прохода через крышу ОСТ 34-10-614-93
| Обозначение втулки | Dн | D | D1 | S | B | Масса, кг | Стоимость за ед., руб. |
| 01 ОСТ 34-10-614-93 | 57 | 76 | 218 | 3 | 380 | 5.1 | 571,00 |
| 02 ОСТ 34-10-614-93 | 76 | 89 | 218 | 3 | 390 | 5.7 | 608,00 |
| 03 ОСТ 34-10-614-93 | 89 | 108 | 218 | 3,5 | 410 | 7.4 | 767,00 |
| 04 ОСТ 34-10-614-93 | 108 | 133 | 218 | 3,5 | 435 | 8.8 | 907,00 |
| 05 ОСТ 34-10-614-93 | 133 | 159 | 295 | 4,5 | 460 | 14.0 | 1 384,00 |
| 06 ОСТ 34-10-614-93 | 159 | 219 | 295 | 6 | 520 | 23.8 | 2 103,00 |
| 07 ОСТ 34-10-614-93 | 219 | 273 | 380 | 6 | 575 | 30.4 | 2 711,00 |
| 08 ОСТ 34-10-614-93 | 273 | 325 | 380 | 6 | 625 | 35.0 | 3 103,00 |
| 09 ОСТ 34-10-614-93 | 325 | 377 | 506 | 9 | 680 | 61.4 | 5 187,00 |
| 10 ОСТ 34-10-614-93 | 377 | 426 | 506 | 7 | 790 | 54.4 | 4 580,00 |
| 11 ОСТ 34-10-614-93 | 426 | 478 | 626 | 7 | 840 | 67.3 | 5 683,00 |
| 12 ОСТ 34-10-614-93 | 478 | 530 | 680 | 8 | 890 | 83.2 | 6 888,00 |
| 13 ОСТ 34-10-614-93 | 530 | 630 | 730 | 8 | 990 | 98.1 | 7 851,00 |
| 14 ОСТ 34-10-614-93 | 630 | 720 | 830 | 8 | 1080 | 112.7 | 8 926,00 |
| 15 ОСТ 34-10-614-93 | 720 | 820 | 920 | 8 | 1180 | 128.3 | 10 281,00 |
| 16 ОСТ 34-10-614-93 | 820 | 920 | 1020 | 9 | 1280 | 159.3 | 12 664,00 |
| 17 ОСТ 34-10-614-93 | 920 | 1020 | 1120 | 10 | 1380 | 194.7 | 15 421,00 |
| 18 ОСТ 34-10-614-93 | 1020 | 1220 | 1320 | 11 | 1580 | 263.6 | 19 720,00 |
| 19 ОСТ 34-10-614-93 | 1220 | 1420 | 1520 | 14 | 1780 | 385.0 | 28 879,00 |
| 20 ОСТ 34-10-614-93 | 1420 | 1620 | 1720 | 14 | 1980 | 439.0 | 32 430,00 |
Опора скользящая и неподвижная ОСТ 34-10-615-93
| № | Наименование | Вертикальная нагрузка, кН | Диаметр Дн, мм | Длина опоры, мм | Масса опоры с подушкой, кг | Стоимость за ед. руб. |
| 1 | 89У-01 ОСТ 34-10-615-93 | 2 | 89 | 100 | 1.0 | 141,00 |
| 2 | 89К-02 ОСТ 34-10-615-93 | 2 | 89 | 100 | 1.0 | 440,00 |
| 3 | 108У-03 ОСТ 34-10-615-93 | 3 | 108 | 100 | 1.1 | 150,00 |
| 4 | 108К-04 ОСТ 34-10-615-93 | 3 | 108 | 100 | 1.1 | 449,00 |
| 5 | 133У-05 ОСТ 34-10-615-93 | 4 | 133 | 100 | 1.2 | 159,00 |
| 6 | 133К-06 ОСТ 34-10-615-93 | 4 | 133 | 100 | 1.2 | 458,00 |
| 7 | 159У-07 ОСТ 34-10-615-93 | 5 | 156 | 100 | 1.3 | 169,00 |
| 8 | 159К-08 ОСТ 34-10-615-93 | 5 | 156 | 100 | 1.3 | 468,00 |
| 9 | 219У-09 ОСТ 34-10-615-93 | 11 | 219 | 150 | 3.2 | 300,00 |
| 10 | 219К-10 ОСТ 34-10-615-93 | 11 | 219 | 150 | 3.2 | 1 150,00 |
| 11 | 273У-11 ОСТ 34-10-615-93 | 19 | 273 | 180 | 1.8 | 430,00 |
| 12 | 273К-12 ОСТ 34-10-615-93 | 19 | 273 | 180 | 4.8 | 1 701,00 |
| 13 | 325У-13 ОСТ 34-10-615-93 | 25 | 325 | 180 | 5.9 | 496,00 |
| 14 | 325К-14 ОСТ 34-10-615-93 | 25 | 325 | 180 | 5.9 | 2 150,00 |
| 15 | 377У-15 ОСТ 34-10-615-93 | 30 | 377 | 200 | 7.2 | 636,00 |
| 16 | 377К-16 ОСТ 34-10-615-93 | 30 | 377 | 200 | 7.2 | 2 571,00 |
| 17 | 426У-17 ОСТ 34-10-615-93 | 36 | 426 | 200 | 12.2 | 1 019,00 |
| 18 | 426К-18 ОСТ 34-10-615-93 | 36 | 426 | 200 | 12.2 | 4 384,00 |
| 19 | 478У-19 ОСТ 34-10-615-93 | 36 | 478 | 250 | 13.7 | 1 178,00 |
| 20 | 478К-20 ОСТ 34-10-615-93 | 36 | 478 | 250 | 13.7 | 4 842,00 |
| 21 | 530У-21 ОСТ 34-10-615-93 | 45 | 530 | 250 | 13.4 | 1 103,00 |
| 22 | 530К-22 ОСТ 34-10-615-93 | 45 | 530 | 250 | 13.4 | 4 683,00 |
| 23 | 630У-23 ОСТ 34-10-615-93 | 60 | 630 | 250 | 17.8 | 1 486,00 |
| 24 | 630К-24 ОСТ 34-10-615-93 | 60 | 630 | 250 | 17.8 | 6 272,00 |
| 25 | 720У-25 ОСТ 34-10-615-93 | 75 | 720 | 300 | 27.1 | 2 141,00 |
| 26 | 720К-26 ОСТ 34-10-615-93 | 75 | 720 | 300 | 27.1 | 9 328,00 |
| 27 | 820У-27 ОСТ 34-10-615-93 | 95 | 820 | 400 | 39.7 | 3 178,00 |
| 28 | 820К-28 ОСТ 34-10-615-93 | 95 | 820 | 400 | 39.7 | 13 599,00 |
| 29 | 920У-29 ОСТ 34-10-615-93 | 115 | 920 | 400 | 47.2 | 3 617,00 |
| 30 | 920К-30 ОСТ 34-10-615-93 | 115 | 920 | 400 | 47.2 | 15 683,00 |
| 31 | 1020У-31 ОСТ 34-10-615-93 | 135 | 1020 | 400 | 49.4 | 3 729,00 |
| 32 | 1020К-32 ОСТ 34-10-615-93 | 135 | 1020 | 400 | 49.4 | 16 262,00 |
| 33 | 1220У-33 ОСТ 34-10-615-93 | 185 | 1220 | 500 | 70.4 | 5 085,00 |
| 34 | 1220К-34 ОСТ 34-10-615-93 | 185 | 1220 | 500 | 70.4 | 23 000,00 |
| 35 | 1420У-35 ОСТ 34-10-615-93 | 260 | 1420 | 500 | 73.4 | 5 393,00 |
| 36 | 1420К-36 ОСТ 34-10-615-93 | 260 | 1420 | 500 | 73.4 | 24 029,00 |
| 37 | 1620У-37 ОСТ 34-10-615-93 | 260 | 1620 | 500 | 84.3 | 5 795,00 |
| 38 | 1620К-38 ОСТ 34-10-615-93 | 260 | 1620 | 500 | 84.3 | 27 571,00 |
Опора приварная скользящая и неподвижная ОСТ 34-10-616-93
| № | Наименование | Вертикальная нагрузка, кН | Диаметр Дн, мм | Длина опоры, мм | Масса опоры, кг | Стоимость за ед. руб. |
| 1 | 57У-01 ОСТ 34-10-616-93 | 1 | 57 | 100 | 0.8 | 131,00 |
| 2 | 57К-02 ОСТ 34-10-616-93 | 1 | 57 | 100 | 0.8 | 421,00 |
| 3 | 76У-03 ОСТ 34-10-616-93 | 1,5 | 76 | 100 | 1.0 | 141,00 |
