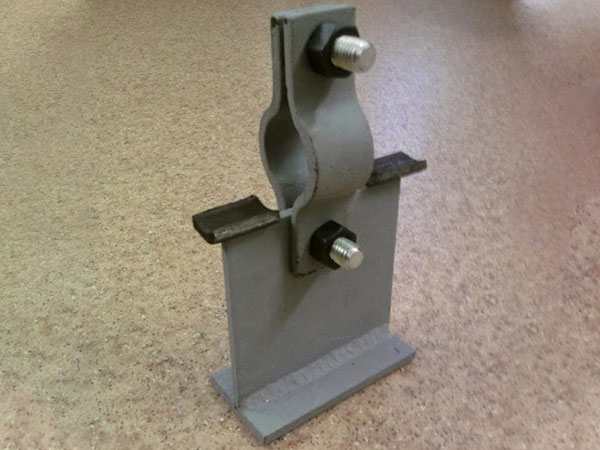

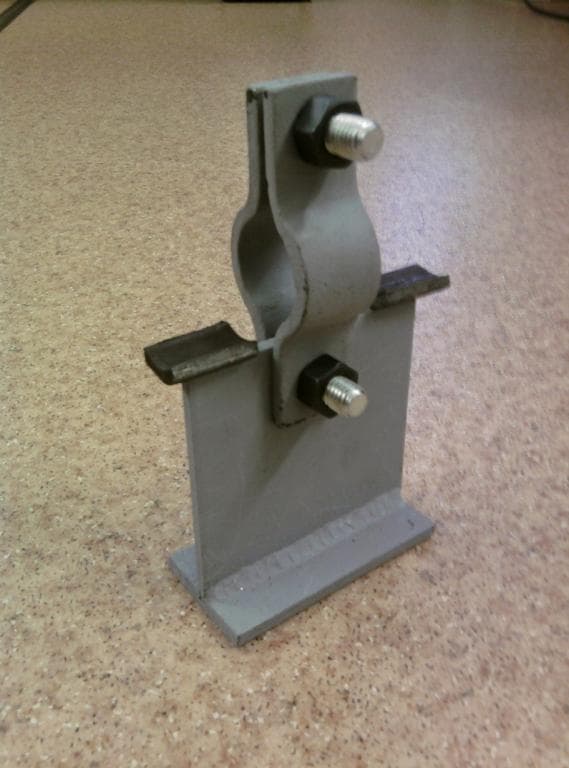

Опоры тавровые хомутовые ТХ используются для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88.
Данные опоры предназначены для крепления труб из углеродистой и низколегированной стали при строительстве технологических трубопроводов, транспортирующих вещества с температурой от 0 до + 450 С и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70 С.
Чертеж тавровой хомутовой опоры ТХ ОСТ 36-146-88
Техническая документация
Цены на опоры тавровые хомутовыеТип ТХ
Обозначение |
Исполнение |
Размеры болта dxl |
Высота до снования трубопровода Н, мм. |
Масса, кг. |
Стоимость за ед., руб.* |
| 18-ТХ-АС00 | АС00 | М12х40 | 70 | 1 | 170р. |
| 18-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 190р. |
| 25-ТХ-АС00 | АС00 | М12х40 | 70 | 1 | 170р. |
| 25-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 190р. |
| 32-ТХ-АС00 | АС00 | М12х40 | 70 | 1 | 170р. |
| 32-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 190р. |
| 45-ТХ-АС00 | АС00 | М12х40 | 70 | 1 | 170р. |
| 45-ТХ-АС10 | АС10 | М12х40 | 100 | 1,1 | 190р. |
| 57-ТХ-А11 | А11 | М12х40 | 106 | 2,6 | 290р. |
| 57-ТХ-А12 | А12 | М12х40 | 106 | 5,2 | 570р. |
| 57-ТХ-АС11 | АС11 | М12х40 | 106 | 2,5 | 280р. |
| 57-ТХ-АС12 | АС12 | М12х40 | 106 | 5 | 550р. |
| 57-ТХ-А21 | А21 | М12х40 | 156 | 3,9 | 430р. |
| 57-ТХ-А22 | А22 | М12х40 | 156 | 7,8 | 860р. |
| 57-ТХ-АС21 | АС21 | М12х40 | 156 | 3 | 330р. |
| 57-ТХ-АС22 | АС22 | М12х40 | 156 | 6 | 660р. |
| 76-ТХ-А11 | А11 | М12х40 | 106 | 2,7 | 300р. |
| 76-ТХ-А12 | А12 | М12х40 | 106 | 5,4 | 600р. |
| 76-ТХ-АС11 | АС11 | М12х40 | 106 | 2,6 | 290р. |
| 76-ТХ-АС12 | АС12 | М12х40 | 106 | 5,2 | 570р. |
| 76-ТХ-А21 | А21 | М12х40 | 156 | 4 | 440р. |
| 76-ТХ-А22 | А22 | М12х40 | 156 | 8 | 880р. |
| 76-ТХ-АС21 | АС21 | М12х40 | 156 | 3,1 | 340р. |
| 76-ТХ-АС22 | АС22 | М12х40 | 156 | 6,2 | 680р. |
| 89-ТХ-А11 | А11 | М12х40 | 106 | 2,8 | 310р. |
| 89-ТХ-А12 | А12 | М12х40 | 106 | 5,6 | 620р. |
| 89-ТХ-АС11 | АС11 | М12х40 | 106 | 2,7 | 300р. |
| 89-ТХ-АС12 | АС12 | М12х40 | 106 | 5,4 | 590р. |
| 89-ТХ-А21 | А21 | М12х40 | 156 | 4,1 | 450р. |
| 89-ТХ-А22 | А22 | М12х40 | 156 | 8,2 | 900р. |
| 89-ТХ-АС21 | АС21 | М12х40 | 156 | 3,2 | 350р. |
| 89-ТХ-АС22 | АС22 | М12х40 | 156 | 6,4 | 700р. |
| 108-ТХ-Б12 | Б12 | М16х50 | 100 | 7,9 | 870р. |
| 108-ТХ-БС12 | БС12 | М16х50 | 100 | 7,7 | 850р. |
| 108-ТХ-Б22 | Б22 | М16х50 | 150 | 10,9 | 1 170р. |
| 108-ТХ-БС22 | БС22 | М16х50 | 150 | 8,9 | 980р. |
| 133-ТХ-Б12 | Б12 | М16х50 | 100 | 8,7 | 960р. |
| 133-ТХ-БС12 | БС12 | М16х50 | 100 | 8,5 | 940р. |
| 133-ТХ-Б22 | Б22 | М16х50 | 150 | 11,7 | 1 250р. |
| 133-ТХ-БС22 | БС22 | М16х50 | 150 | 9,7 | 1 070р. |
| 159-ТХ-Б12 | Б12 | М16х50 | 100 | 9,3 | 1 020р. |
| 159-ТХ-БС12 | БС12 | М16х50 | 100 | 9,1 | 1 000р. |
| 159-ТХ-Б22 | Б22 | М16х50 | 150 | 12,3 | 1 320р. |
| 159-ТХ-БС22 | БС22 | М16х50 | 150 | 10,3 | 1 100р. |
* - Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
Обращаем ваше внимание на то, что данный Интернет-сайт, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о стоимости продукции, пожалуйста, обращайтесь к менеджерам по продажам.
