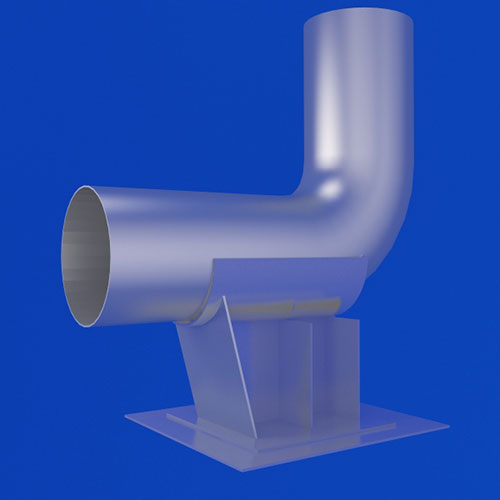

Типы и основные размеры
Детали и сборочные единицы изготавливаются по рабочим чертежам «Опоры подвижные и неподвижные» Л8-198.000.
Типы и основные размеры должны отвечать тем, что указываются на чертеже и в таблице.
Чертеж 1
Таблица 1
| Исполнения опор | Для трубопроводов Dн | Допускаемая вертикальная нагрузка | Допускамое осевое усилие Рх при поперечном усилии Рz, кН (кгс) | R | H1 | L | B | l ±3,0 | K | Масса, кг | |
| Рz=Рх | Рz=0,5Рх | ||||||||||
| 01 | 108 | 300 | 2,5 (250) | 4,7 (470) | 305 | 311 | 120 | 80 | 38 | 4 | 3,2 |
| 02 | 133 | 400 | 3,7 (370) | 4,8 (480) | 320 | 321 | 130 | 100 | 42 | 4 | 3,6 |
| 03 | 159 | 500 | 4,4 (440) | 6,7 (670) | 330 | 336 | 140 | 110 | 42 | 4 | 3,9 |
| 04 | 219 | 1000 | 8,0 (800) | 8,3 (830) | 360 | 373 | 160 | 140 | 54 | 6 | 6,4 |
| 05 | 273 | 1500 | 11,6 (1160) | 13,0 (1300) | 410 | 413 | 180 | 170 | 56 | 6 | 8,7 |
| 06 | 325 | 2000 | 20,0 (2000) | 21,0 (2100) | 490 | 477 | 210 | 210 | 52 | 10 | 16,0 |
| 07 | 377 | 2500 | 20,0 (2000) | 24,0 (2400) | 570 | 532 | 230 | 210 | 56 | 10 | 19,0 |
| 08 | 426 | 3000 | 27,0 (2700) | 30,0 (3000) | 640 | 596 | 270 | 250 | 72 | 12 | 27,0 |
| 09 | 530 | 4000 | 35,0 (3500) | 38,0 (3800) | 800 | 711 | 330 | 310 | 130 | 12 | 39,0 |
| 10 | 530 | 4000 | 48,0 (4800) | 68,0 (6800) | 530 | 516 | 300 | 300 | 70 | 14 | 36,0 |
| 11 | 630 | 5000 | 55,0 (5500) | 93,0 (9300) | 950 | 1016 | 550 | 360 | 105 | 14 | 112,0 |
| 12 | 630 | 5000 | 62,0 (6200) | 90,0 (9000) | 630 | 616 | 360 | 360 | 65 | 14 | 56,0 |
Продолжение таблицы 1
| Исполнения опор | Для трубопроводов Dн | Допускаемая вертикальная нагрузка | Допускамое осевое усилие Рх при поперечном усилии Рz, кН (кгс) | R | H1 | L | B | l ±3,0 | K | Масса, кг | |
| Рz=Рх | Рz=0,5Рх | ||||||||||
| 13 | 720 | 6200 | 83,0 (8300) | 140,0 (14000) | 1080 | 1116 | 620 | 400 | 125 | 14 | 146,0 |
| 14 | 720 | 6200 | 95,0 (9500) | 136,0 (13600) | 720 | 666 | 400 | 400 | 50 | 14 | 77,0 |
| 15 | 820 | 8000 | 95,0 (9500) | 160,0 (16000) | 1230 | 1266 | 700 | 450 | 140 | 14 | 187,0 |
| 16 | 820 | 8000 | 109,0 (10900) | 157,0 (15700) | 820 | 755 | 460 | 450 | 80 | 14 | 99,0 |
| 17 | 1020 | 12400 | 119,0 (11900) | 203,0 (20300) | 1530 | 1516 | 850 | 550 | 175 | 14 | 268,0 |
| 18 | 1020 | 12400 | 133,0 (13300) | 191,0 (19100) | 1020 | 916 | 550 | 550 | 75 | 14 | 146,0 |
| 19 | 1220 | 16700 | 142,0 (14200) | 243,0 (24300) | 1830 | 1766 | 1000 | 650 | 205 | 14 | 381,0 |
| 20 | 1220 | 16700 | 170,0 (17000) | 254,0 (25400) | 1220 | 1115 | 670 | 650 | 100 | 14 | 216,0 |
| 21 | 1420 | 21000 | 173,0 (17300) | 294,0 (29400) | 2130 | 2016 | 1150 | 760 | 235 | 14 | 566,0 |
| 22 | 1420 | 21000 | 204,0 (20400) | 304,0 (30400) | 1420 | 1266 | 760 | 760 | 130 | 14 | 273,0 |
Пример условного обозначения опоры для сварных отводов трубопровода Дн 426 мм с высотой Н1 – 596 мм:
Опора 426-08 ОСТ 34-10-621
* Величины боковых, а также осевых и нагрузок для неподвижных опор задаются при отсутствии внешних изгибающих моментов.
При использовании опор в качестве отводов пылегазовоздухопроводов указанные нагрузки допустимы при условии обеспечения прочности короба.
Сварные швы по ГОСТ 5264.
Электрод Э42а В СООВТЕТСТВИИ С гост 9467.
Информационные данные
Утвержден приказом Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
Исполнители: В.И.Есарев, В.В.Горбачев, О.В.Стрельников (руководитель темы), Н.В. Паутов
Взамен ОСТ 34-42-621-84
Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта, подпункта, перечисления, приложения |
| ГОСТ 5264-80 | 5 |
| ГОСТ 9467-75 | 5 |
| ГОСТ 11534-75 | 3. Чертеж |
| ТУ 34-42-10380-63 | 7 |
| ОСТ 34-10-723-93 | 7 |
Привязка исполнения опор по ОСТ к соответствующим исполнениям по рабочим чертежам выполняется в соответствии с Приложением, лист 10.
Детали и сборочные единицы опор приведены в рабочих чертежах.
Прочие технические требования по ТУ 34-42-10380 и по ОСТ 34-10-723.
Приложение 1
| Характеристика трубопровода | Размеры труб, мм | Наибольший принятый пролет трубопровода, м | Масса* теплоизоляционного слоя с покрытием, кг | Масса трубопровода с изоляцией, кг | ||||
| без воды | Заполненного водой | |||||||
| Dн | S | 1 пог., м | Принятого пролета | 1 пог., м | Принятого** пролета | |||
| t≤425°C Рраб<2,2МПа (22кгс/см2) | 57 | 3 | 3,5 | 19,2 | 23,2 | 85 | 25 | 90 |
| 76 | 4,5 | 23,5 | 28,9 | 133 | 33 | 152 | ||
| 89 | 3,5 | 4,9 | 28,7 | 36 | 177 | 41 | 201 | |
| 108 | 4 | 6,3 | 28,9 | 39 | 245 | 47 | 296 | |
| 133 | 7,4 | 27,8 | 41 | 303 | 53 | 392 | ||
| 159 | 5 | 8,9 | 26,2 | 45 | 400 | 62 | 552 | |
| 219 | 7 | 11,8 | 32,6 | 69 | 820 | 102 | 1200 | |
| 273 | 8 | 12 | 50,5 | 103 | 1235 | 155 | 1850 | |
| 325 | 65,2 | 128 | 1535 | 200 | 2400 | |||
| 377 | 9 | 59,0 | 140 | 1680 | 242 | 2900 | ||
| 426 | 61,4 | 154 | 1850 | 285 | 3420 | |||
| t≤415°C Рраб<2,1МПа (21кгс/см2) | 530 | 8 | 84,1 | 187 | 2245 | 394 | 4730 | |
| 720 | 11 | 106,7 | 299 | 3590 | 681 | 8170 | ||
| 820 | 118,4 | 339 | 4055 | 838 | 10000 | |||
| t≤350°C Ру≤2,5МПа (25кгс/см2) | 530 | 8 | 64,5 | 158 | 2010 | 375 | 4500 | |
| 630 | 12 | 96,0 | 279 | 3350 | 567 | 5800 | ||
| 720 | 9 | 82,0 | 240 | 2880 | 527 | 7520 | ||
| 820 | 11 | 90,8 | 310 | 3720 | 810 | 9720 | ||
| 1020 | 14 | 109,4 | 457 | 5485 | 1230 | 14760 | ||
| 1220 | 126,0 | 542 | 6500 | 7530 | 18360 | |||
| 1420 | 15 | 645 | 7710 | 2160 | 25920 | |||
| Характеристика трубопровода | Размеры труб, мм | Наибольший принятый пролет трубопровода, м | Масса* теплоизоляционного слоя с покрытием, кг | Масса трубопровода с изоляцией, кг | ||||
| без воды | Заполненного водой | |||||||
| Dн | S | 1 пог., м | Принятого пролета | 1 пог., м | Принятого** пролета | |||
| t≤350°C Ру≤1,6МПа (16кгс/см2) | 630 | 8 | 12 | 64,5 | 167 | 2000 | 375 | 4500 |
| 630 | 73,3 | 196 | 2352 | 491 | 5890 | |||
| 720 | 82,0 | 222 | 2665 | 511 | 7330 | |||
| 820 | 9 | 90,8 | 271 | 3250 | 776 | 9300 | ||
| 920 | 10 | 100,6 | 325 | 3900 | 960 | 11500 | ||
| 1020 | 109,4 | 358 | 4295 | 1143 | 13700 | |||
| 1220 | 11 | 126,0 | 454 | 5450 | 1580 | 18960 | ||
| 1420 |
14 |
146,5 | 632 | 7585 | 2152 | 25800 | ||
| 1620 | 225,0 | 779 | 9350 | 2766 | 33200 | |||
| t≤300°C Ру≤1,6МПа (16кгс/см2) | 57 | 3 | 4,1 | 14,7 | 19 | 78 | 21 | 86 |
| 76 | 4,9 | 18,4 | 24 | 118 | 28 | 137 | ||
| 89 | 5,1 | 28,7 | 35 | 178 | 40 | 204 | ||
| 108 | 3,5 | 6,5 | 23,5 | 33 | 215 | 41 | 266 | |
| 159 | 4; 5 | 9,1 | 26,2 | 43 | 391 | 51 | 555 | |
| 219 | 6 | 11,8 | 32,6 | 64 | 755 | 98 | 1155 | |
| 273 | 12 | 36,8 | 76 | 910 | 129 | 1550 | ||
| 325 | 40,9 | 88 | 1055 | 165 | 1980 | |||
| 426 | 7 | 61,4 | 134 | 1600 | 267 | 3200 | ||
| 478 | 35,4 | 116,7 | 1400 | 285 | 3420 | |||
*Масса теплоизоляции трубопровода пролета согласно "Указанию №1 Минэнерго СССР от 30 января 1978г." (для трубопроводов главного корпуса).
**Допускается перегрузка на пролет в размере 1%.
Данные для расчета неподвижных опор
Приложение 2
| Исполнение опор по | Для трубопроводов Dн, мм | h, мм | F, см2 | Wx, см3 | Wz, см3 | Допускаемые изгибающие моменты от сил Pz и Px кНхсм (кгсхм) при | |||||
| ОСТ 34-10-616 | ОСТ 34-10-617 | ОСТ 34-10-618 | Pz=Px | Pz=0,5Px | |||||||
| Mx | Mz | Mx | Mz | ||||||||
| 31 и 32 | 19 и 20 | — | 219 | 210 | 25 | 129 | 118 | 600 | 600 | 388 | 777 |
| 35 и 36 | — | 19 и 20 | 28 | 161 | 170 | 780 | 780 | 515 | 1030 | ||
| 33 и 34 | 21 и 22 | — | 260 | 25 | 129 | 118 | 600 | 600 | 396 | 793 | |
| 37 и 38 | — | 21 и 22 | 28 | 161 | 170 | 780 | 780 | 533 | 1066 | ||
| 39 и 40 | 23 и 24 | — | 273 | 236 | 26 | 150 | 130 | 675 | 675 | 440 | 870 |
| 43 и 44 | — | 23 и 24 | 30 | 186 | 186 | 880 | 880 | 580 | 1160 | ||
| 41 и 42 | 25 и 26 | — | 286 | 26 | 150 | 130 | 675 | 675 | 440 | 880 | |
| 45 и 46 | — | 25 и 26 | 30 | 186 | 186 | 890 | 890 | 590 | 1180 | ||
| 47 и 48 | 27 и 28 | — | 325 | 262 | 38 | 316 | 261 | 1215 | 1315 | 860 | 1720 |
| 51 и 52 | — | 27 и 28 | 45 | 414 | 414 | 1860 | 1860 | 1249 | 2498 | ||
| 49 и 50 | 29 и 30 | — | 312 | 38 | 316 | 261 | 1340 | 1340 | 865 | 1730 | |
| 53 и 54 | — | 29 и 30 | 45 | 414 | 414 | 1910 | 1910 | 1267 | 2535 | ||
| 55 и 56 | 31 и 32 | — | 377 | 288 | 38 | 315 | 261 | 1340 | 1340 | 860 | 1720 |
| 59 и 60 | — | 31 и 32 | 45 | 414 | 414 | 1900 | 1900 | 1257 | 2515 | ||
| 57 и 58 | 33 и 34 | — | 338 | 38 | 316 | 261 | 1350 | 1350 | 880 | 1760 | |
| 61 и 62 | — | 33 и 34 | 45 | 414 | 414 | 1930 | 1930 | 1285 | 2570 | ||
Приложение 3
| Исполнение опор по ОСТ 34-10-615 для трубопроводов из стали | Для трубопроводов Dн, мм | Исполнение опор по рабочим чертежам | ||||||
| Л8-147.000 | Л8-148.000 | |||||||
| Без подушки | С подушкой | Без подушки | С подушкой | |||||
| углер. | корроз. | углерод. | корроз. | углерод. | корроз. | |||
| 01 | 02 | 89 | Л8-147.000 | -26 | -01 | — | — | — |
| 03 | 04 | 108 | -02 | -27 | -03 | — | — | — |
| 05 | 06 | 133 | -04 | -28 | -05 | — | — | — |
| 07 | 08 | 159 | -06 | -29 | -07 | — | — | — |
| 09 | 10 | 219 | -08 | -30 | -09 | — | — | — |
| 11 | 12 | 273 | -10 | -31 | -11 | — | — | — |
| 13 | 14 | 325 | -12 | -32 | -13 | — | — | — |
| 15 | 16 | 377 | -14 | -33 | -15 | — | — | — |
| 17 | 18 | 426 | -16 | -34 | -17 | — | — | — |
| 19 | 20 | 478 | -18 | -35 | -19 | — | — | — |
| 21 | 22 | 530 | -20 | -36 | -21 | — | — | — |
| 23 | 24 | 630 | -22 | -37 | -23 | — | — | — |
| 25 | 26 | 720 | -24 | -38 | -25 | — | — | — |
| 27 | 28 | 820 | — | — | — | Л8-148.000 | -12 | -01 |
| 29 | 30 | 920 | — | — | — | -02 | -13 | -03 |
| 31 | 32 | 1020 | — | — | — | -04 | -14 | -05 |
| 33 | 34 | 1220 | — | — | — | -06 | 15 | -07 |
| 35 | 36 | 1420 | — | — | — | -08 | -16 | -09 |
| 37 | 38 | 1620 | — | — | — | -10 | -17 | -11 |
Цены на опора сварных отводов ОСТ 34-10-621-93
| № | Наименование блоков | Допускаемая вертикальная нагрузка | Диаметр Дн, мм | Высота опоры, мм | Масса опоры, кг | Стоимость за ед. руб. |
| 1 | 108-01 ОСТ 34-10-621-93 | 300 | 108 | 311 | 3.2 | 272,00 |
| 2 | 133-02 ОСТ 34-10-621-93 | 400 | 133 | 321 | 3.6 | 309,00 |
| 3 | 159-03 ОСТ 34-10-621-93 | 500 | 159 | 336 | 3.9 | 337,00 |
| 4 | 219-04 ОСТ 34-10-621-93 | 1000 | 219 | 373 | 6.4 | 533,00 |
| 5 | 273-05 ОСТ 34-10-621-93 | 1500 | 273 | 413 | 8.7 | 701,00 |
| 6 | 325-06 ОСТ 34-10-621-93 | 2000 | 325 | 477 | 16.0 | 1 281,00 |
| 7 | 377-07 ОСТ 34-10-621-93 | 2500 | 377 | 532 | 19.0 | 1 505,00 |
| 8 | 426-08 ОСТ 34-10-621-93 | 3000 | 426 | 596 | 27.0 | 2 019,00 |
| 9 | 530-09 ОСТ 34-10-621-93 | 4000 | 530 | 711 | 39.0 | 2 916,00 |
| 10 | 530-10 ОСТ 34-10-621-93 | 4000 | 530 | 516 | 36.0 | 2 692,00 |
| 11 | 630-11 ОСТ 34-10-621-93 | 5000 | 630 | 1016 | 112.0 | 7 328,00 |
| 12 | 630-12 ОСТ 34-10-621-93 | 5000 | 630 | 616 | 56.0 | 3 944,00 |
| 13 | 720-13 ОСТ 34-10-621-93 | 6200 | 720 | 1116 | 146.0 | 9 318,00 |
| 14 | 720-14 ОСТ 34-10-621-93 | 6200 | 720 | 666 | 77.0 | 5 374,00 |
| 15 | 820-15 ОСТ 34-10-621-93 | 8000 | 820 | 1288 | 187.0 | 10 477,00 |
| 16 | 820-16 ОСТ 34-10-621-93 | 8000 | 820 | 766 | 99.0 | 6 010,00 |
| 17 | 1020-17 ОСТ 34-10-621-93 | 12400 | 1020 | 1516 | 268.0 | 13 029,00 |
| 18 | 1020-18 ОСТ 34-10-621-93 | 12400 | 1020 | 916 | 148.0 | 8 187,00 |
| 19 | 1220-19 ОСТ 34-10-621-93 | 16700 | 1220 | 1766 | 381.0 | 17 823,00 |
| 20 | 1220-20 ОСТ 34-10-621-93 | 16700 | 1220 | 1116 | 216.0 | 10 496,00 |
| 21 | 1420-21 ОСТ 34-10-621-93 | 21000 | 1420 | 2016 | 388.0 | 26 543,00 |
| 22 | 1420-22 ОСТ 34-10-621-93 | 21000 | 1420 | 1266 | 273.0 | 13 253,00 |
